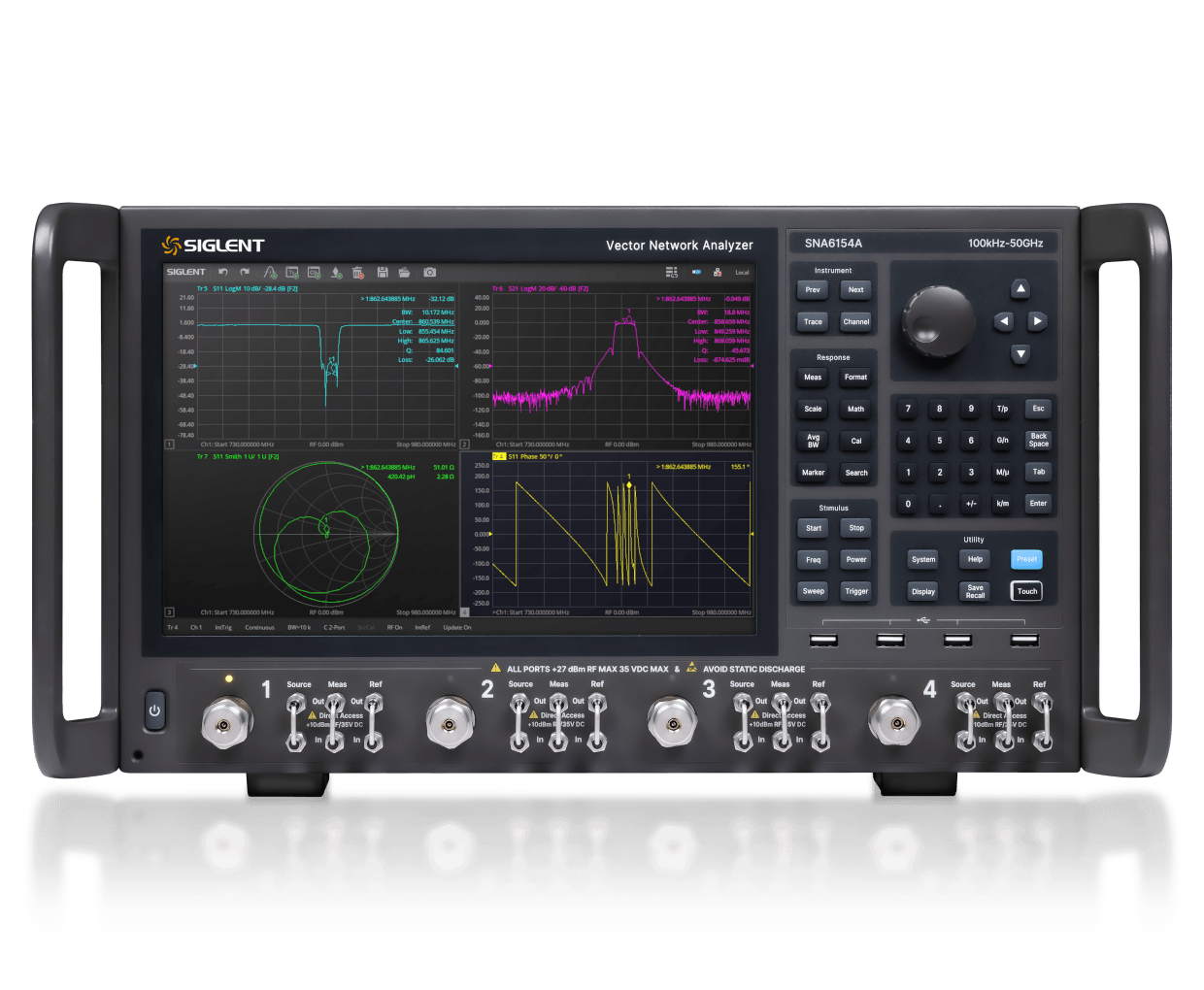

SNA6000A系列是鼎阳科技旗舰级矢量网络分析仪，测量频率范围覆盖100 kHz至50 GHz，支持2端口和4端口配置选择，动态范围高达135 dB。作为鼎阳网分产品线的巅峰之作，SNA6000A支持4端口S参数测量、差分（平衡）测量、接收机测量、时域分析（TDR）、频谱分析、标量混频器测量、矢量混频器测量、增益压缩测量、脉冲测量、材料测量等多种高级功能，是射频器件设计、毫米波通信研发、高频自动化生产测试的全能平台。
SNA6000A配备12.1英寸多点触控大屏，支持HDMI/DVI-D/DP多种视频输出，具备LAN、USB Device、USB Host（兼容GPIB）等多种通信接口，兼容SCPI/Labview/IVI远程控制，满足从实验室研发到产线自动化测试的全场景需求。
| 参数 | 规格 |
|---|---|
| 频率范围 | 100 kHz ~ 13.5 GHz / 26.5 GHz / 44 GHz / 50 GHz（12型号可选） |
| 频率分辨率 | 1 Hz |
| 幅度分辨率 | 0.05 dB |
| 中频带宽范围 | 1 Hz ~ 10 MHz |
| 扫描点数 | 2 ~ 100,001 |
| 输出功率设置范围 | -60 dBm ~ +20 dBm |
| 系统动态范围 | 135 dB@10 Hz IFBW（典型值） |
| 端口数 | 2端口 / 4端口 |
| 校准类型 | 响应校准、增强响应校准、单端口校准、全二端口/三端口/四端口校准、TRL校准 |
| 测量分析类型 | S参数测量、差分（平衡）测量、接收机测量、时域分析TDR、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析、频偏功能、标量混频器测量、矢量混频测量、脉冲测量、材料测量、增益压缩测量 |
| 直流偏置功能 | 支持（±35VDC，500mA保险丝保护） |
| 屏幕尺寸 | 12.1英寸多点触控TFT彩色电容触摸屏 |
| 视频输出 | HDMI / DVI-D / DisplayPort |
| 通信接口 | LAN（100/1000BaseT）、USB Device（USB-B 3.0）、USB Host（USB-GPIB兼容） |
| 远程控制 | SCPI / Labview / IVI based on USB-TMC / VXI-11 / Socket / Telnet / WebServer |
| 10MHz参考 | 输入/输出（BNC，支持外部频率基准同步） |
| 触发接口 | 触发输入/输出（BNC，TTL电平） |
| 电源 | 100 ~ 240 Vrms 50/60 Hz；SNA6134典型功耗170W，SNA6154典型功耗240W |
| 型号 | 频率范围 | 端口数 | 前面板跳线 |
|---|---|---|---|
| SNA6154A | 100 kHz ~ 50 GHz | 4端口 | 有 |
| SNA6152A | 100 kHz ~ 50 GHz | 2端口 | 有 |
| SNA6144A | 100 kHz ~ 44 GHz | 4端口 | 有 |
| SNA6142A | 100 kHz ~ 44 GHz | 2端口 | 有 |
| SNA6134A | 100 kHz ~ 26.5 GHz | 4端口 | 有 |
| SNA6132A | 100 kHz ~ 26.5 GHz | 2端口 | 有 |
| SNA6124A | 100 kHz ~ 13.5 GHz | 4端口 | 有 |
| SNA6122A | 100 kHz ~ 13.5 GHz | 2端口 | 有 |
| SNA6034A | 100 kHz ~ 26.5 GHz | 4端口 | / |
| SNA6032A | 100 kHz ~ 26.5 GHz | 2端口 | / |
| SNA6024A | 100 kHz ~ 13.5 GHz | 4端口 | / |
| SNA6022A | 100 kHz ~ 13.5 GHz | 2端口 | / |
| 选件型号 | 选件名称 | 功能说明 |
|---|---|---|
| SNA6000-TDA | 时域分析软件 | 对频域S参数进行傅里叶变换，转换为时域参数，支持低通和带通模式，分析传输路径上的反射点和阻抗变化 |
| SNA6000-TDR | 增强时域分析软件 | 扩展TDA功能，支持眼图生成、抖动分析、模板测试、阻抗分布曲线测量，适用于高速数字信号完整性分析 |
| SNA6000-SA | 频谱分析软件 | 将网络分析仪扩展为频谱分析仪，支持频谱测量、信道功率、ACP等常规频谱分析功能 |
| SNA6000-SMM | 标量混频器测量 | 对混频器的变频损耗/增益进行标量测量，支持固定IF变频和扫描IF变频两种模式 |
| SNA6000-VMM | 矢量混频器测量 | 支持混频器的矢量参数测量，可获取相位信息，完成混频器S参数和群延迟等完整表征 |
| SNA6000-GC | 增益压缩测量 | 放大器增益压缩特性测量，支持扫频和扫功率两种压缩测试模式，获取P1dB和Gain Compression曲线 |
| SNA6000-PM | 脉冲测量 | 支持脉冲S参数测量，可设置脉冲宽度、脉冲周期、采样点位置等参数，适用于雷达和通信系统的脉冲器件测试 |
| SNA6000-MT | 材料测量 | 采用传输反射法进行材料介电常数和磁导率测量，配合KWR42A波导校准件和夹具使用 |
| SNA6000-HPR | 高性能参考源 | 选装温度系数和精度更高的OCXO恒温晶体振荡器，获得更高精度的源输出信号 |
一句话：矢量网络分析仪（VNA）是给被测件“体检”的，负责测无源/有源器件的传输和反射特性，比如滤波器的插损、天线的驻波比、放大器的增益，它自己内部有信号源，从端口发激励信号再测进出关系；而频谱分析仪是“听广播”的，只测外部信号有多强、在哪个频率上，自己不发射。简单记：网分测的是“器件好不好”，频谱仪测的是“信号是什么”。鼎阳的SNA5000A（292）和SNA6000A（513）就是专门的矢量网络分析仪，做S参数、差分、时域分析一整套；而SVA1015X（290）是两者二合一，一机两用省桌面。
SNA6000A（513）是鼎阳的高端旗舰，做到50GHz、4端口、135dB动态范围，支持S参数全面测量、差分测量和时域分析，从指标和定位看，它直接对标的是Keysight的E5080B这类专业级ENA系列（E5080B最高可到53GHz）以及部分PNA-L入门款。当然要说完全平起平坐的极致性能，Keysight高端的PNA-X在极端动态范围和测试功能上还更深厚，但SNA6000A在50GHz这个档位给国产提供了一个性价比很高的替代方案，尤其适合做高频器件研发、产线测试。选它主要是预算和供应链考虑，性能在主流微波测试是完全兜得住的。
SVA1015X（290）这种二合一仪器的核心卖点就是一机多能：它既是频谱分析仪（9kHz-7.5GHz，DANL低于-165dBm/Hz，能抓微弱信号），又是矢量网络分析仪（100kHz-7.5GHz），还叠加了EMI预兼容测试、电缆和天线（DTF）测量、调制分析，等于把频谱、网分、EMI、线缆测量几个功能打包进一台机。好不好用取决于场景：对教学、产线、研发调试这种“一天要测好几种东西”的场景非常划算，省桌面也省预算；但如果你要追求极致指标或者同时重载两个功能，专门的高端频谱仪或网分单机性能还是更强。够不够就看你的测量精度要求，主流应用完全够。
打个比方，EMI预兼容测试就像考前模拟，全兼容测试就是正式的大考。预兼容测试是用频谱分析仪（配合近场探头、LISN人工电源网络这些）在自己实验室快速找出产品超标的风险点，指导整改，成本低、方便、随时能测；而全兼容测试必须在有资质认定的机构、在标准电波暗室里按要求用EMI接收机来测，结果才能作为对外发布的“毕业证”（比如过FCC、CE认证）。SVA1015X（290）带EMI预兼容模式，配准峰值检波和标准RBW，帮你把产品在送去检测机构之前的问题自己先揪出来，省下大笔整改和送测冤枉钱——注意它做的是预兼容定位工作，最终合规认证还得去正式实验室。
S参数就是散射参数，用来描述信号在一个网络各端口间怎么反射、怎么传输，下标第一个数字是输出端口，第二个是输入端口。具体到双端口：S11是输入反射系数，也就是回波损耗，信号从1口进有多少被弹回1口，越小（越负）表示匹配越好；S21是正向传输系数/插入损耗，就是从1口进能传多少到2口，代表增益或损耗；S12是反向传输，从2口进传回1口的量，代表隔离度；S22是输出反射系数，信号从2口进的反射量。鼎阳SNA5000A（292）和SNA6000A（513）都能完整测这四个参数，做天线、滤波器、放大器调试时，看S11/S22看匹配、看S21看增益，是射频工程师的基本功。
这种比法得看档次分着说：Keysight（是德）和R&S（罗德与施瓦茨）是行业公认的第一梯队，技术积累深厚，在超高频、极限动态范围、面向航太高端的旗舰领域依然是标杆，但价格也贵，软件选件动辄另收费；鼎阳是国产中高端代表，也是国内少有的“示波器+信号源+频谱+网分四大主力全线做”的厂家，指标正在快速逼近国际一线，关键性价比高得多。选型逻辑很现实：预算充足、要冲极限指标、或者有明确的行业认证要求，选Keysight/R&S更稳；一般研发、教学、产线，鼎阳的16bit信号源、50GHz网分（SNA6000A 513）、7.5GHz频谱这些主流性能完全够用，重点是省下的钱能多配两台仪器。
苏州朝赢作为鼎阳（Siglent）的授权代理，最大的价值是“本地化服务+整机方案”。你买鼎阳的SDG系列信号源、SNA系列矢量网络分析仪、SSA/SVA系列频谱仪，渠道上能拿到官方行货保障、合理的价格和正品售后；更重要的是采购前他们能根据你的实际测试需求帮你选型——是要16bit的SDG2000X（291）还是上5GHz的SDG8000A（516），是买纯VNA的SNA5000A（292）还是二合一的SVA1015X（290），代理会结合你的用例给建议，还能提供配套探头、线缆、LISN、近场探头这些配件搭整套测试方案，并且响应及时。对大陆用户来说，选一个靠谱代理比盲目比价省心得多。
