行业应用
- 射频器件测试适用于滤波器、放大器、天线、混频器、电缆等射频有源/无源器件的S参数测量和性能验证
- 信号完整性分析通过TDR/TDT时域分析，快速定位PCB和传输线中的阻抗不连续点，评估信号质量
- 材料测试配合MT材料测量软件和波导校准件，实现材料介电常数和磁导率的精确测量
- 天线设计与测试多端口天线和阵列天线的阻抗匹配、增益测量和方向图测试
- 通信设备生产测试多端口扩展能力适配自动化产线，提高大批量射频器件测试效率
- 科研教学与实验室高校射频微波实验室的理想实验平台，支持完整的射频教学实验
全国统一服务热线：
18678928908
| 序号 | 优势说明 |
|---|---|
| 1 | 频率范围覆盖9 kHz ~ 26.5 GHz，多种频率规格可选 |
| 2 | 系统动态范围高达125 dB@10 Hz IFBW，噪声基底-125 dBm/Hz |
| 3 | 支持2/4端口S参数测量，全端口校准，差分测量 |
| 4 | 增强型TDR时域分析（TDR/TDT），支持眼图和模板测试 |
| 5 | 支持频谱分析、混频器测量、增益压缩测量等功能 |
| 6 | 12.1英寸电容式多点触控屏，操作直观流畅 |
| 7 | 配合SSM开关矩阵可扩展至24端口 |
| 8 | 支持SCPI/Labview/IVI多种远程控制方式 |

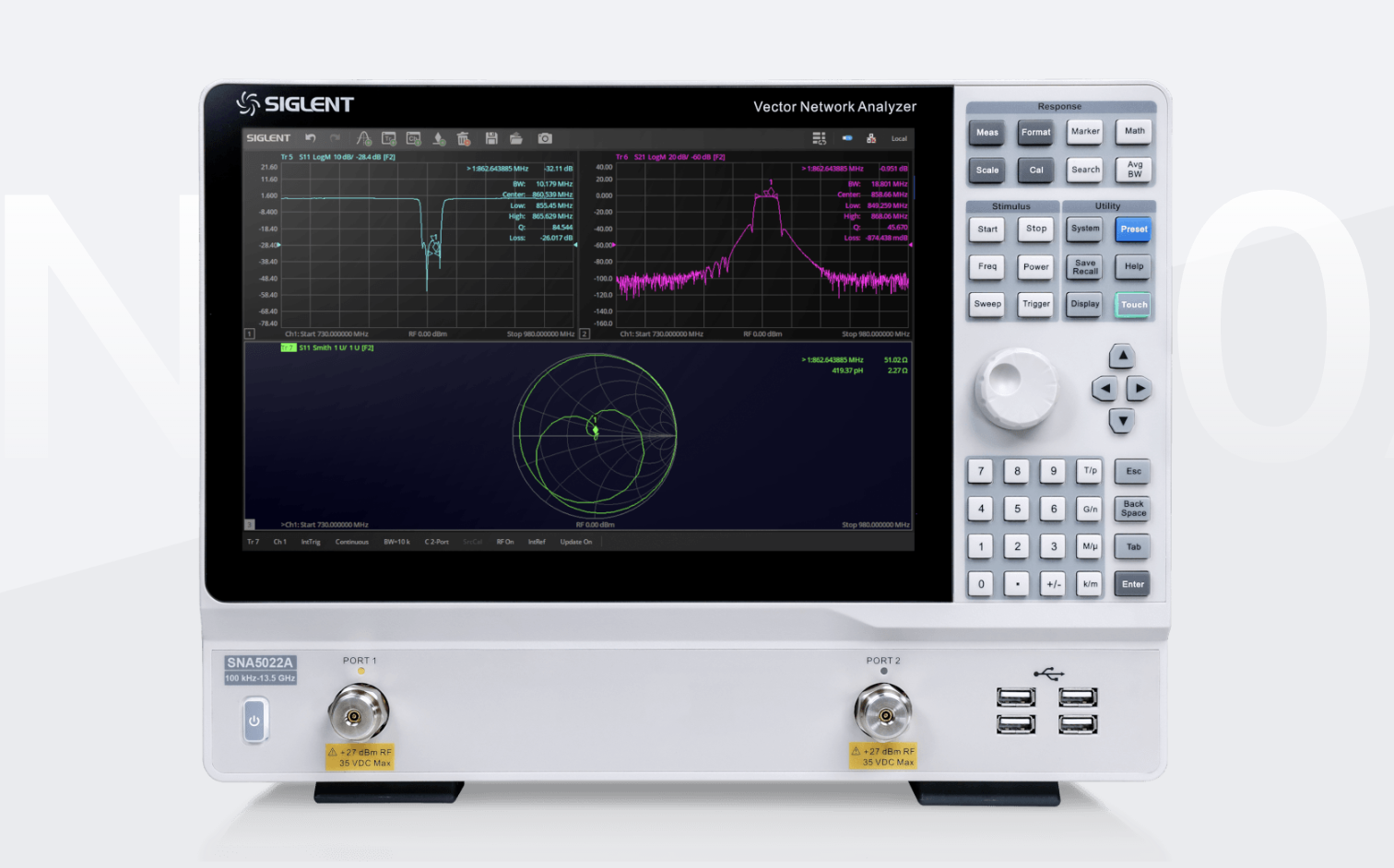

SNA5000A系列矢量网络分析仪是鼎阳科技推出的高性能矢量网络分析仪，频率范围覆盖9 kHz至26.5 GHz，提供2端口和4端口多种配置选择。系统动态范围高达125 dB，噪声基底低至-125 dBm/Hz，能够满足从基础射频测试到高端研发的全方位测量需求。
支持S参数测量、差分参数测量、时域参数分析、TDR时域反射计、频谱分析、标量/矢量混频器测量、增益压缩测量等多种功能，是射频器件设计、生产和验证的理想工具。
| 参数 | 规格 |
|---|---|
| 频率范围 | 9 kHz ~ 4.5 GHz / 8.5 GHz / 100 kHz ~ 13.5 GHz / 26.5 GHz |
| 频率分辨率 | 1 Hz |
| 电平分辨率 | 0.05 dB |
| 中频带宽范围 | 1 Hz ~ 10 MHz |
| 输出电平范围 | -55 dBm ~ +10 dBm |
| 系统动态范围 | 125 dB@10 Hz IFBW |
| 轨迹噪声 | 0.003 dB rms, 0.03° rms |
| 端口数 | 2端口 / 4端口 |
| 屏幕 | 12.1英寸多点触控屏 |
| 接口 | LAN, USB Device, USB Host (USB-GPIB) |
| 远程控制 | SCPI / Labview / IVI (USB-TMC / VXI-11 / Socket / Telnet / WebServer) |
| 视频输出 | HDMI |
| 型号 | 频率范围 | 端口数 | 动态范围 | 轨迹噪声 | 输出电平 |
|---|---|---|---|---|---|
| SNA5002A | 9 kHz ~ 4.5 GHz | 2 | 125 dB | 0.003 dB rms | -55 ~ +10 dBm |
| SNA5004A | 9 kHz ~ 4.5 GHz | 4 | 125 dB | 0.003 dB rms | -55 ~ +10 dBm |
| SNA5012A | 9 kHz ~ 8.5 GHz | 2 | 125 dB | 0.003 dB rms | -55 ~ +10 dBm |
| SNA5014A | 9 kHz ~ 8.5 GHz | 4 | 125 dB | 0.003 dB rms | -55 ~ +10 dBm |
| SNA5022A | 100 kHz ~ 13.5 GHz | 2 | 125 dB | 0.003 dB rms | -55 ~ +10 dBm |
| SNA5032A | 100 kHz ~ 26.5 GHz | 2 | 125 dB | 0.003 dB rms | -55 ~ +10 dBm |
