| 序号 | 优势说明 |
|---|---|
| 1 | 1 GSa/s采样率，70 M/100 M/200 MHz带宽，满足多样化测试需求 |
| 2 | 14 Mpts全采样点测量运算，深入查看波形细节 |
| 3 | 400,000 wfm/s波形刷新率，采用SPO技术，轻松捕获异常波形 |
| 4 | 标配IIC/SPI/UART/CAN/LIN串行触发和解码 |
| 5 | 256级辉度和色温显示，波形显示更清晰 |
| 6 | 1 M点 FFT分析，强大的频域分析能力 |
| 参数项 | SDS1000X-E系列 |
|---|---|
| 模拟带宽 | 70 MHz / 100 MHz / 200 MHz |
| 通道数 | 2+EXT / 4 |
| 最高实时采样率 | 1 GSa/s |
| 垂直分辨率 | 8-bit |
| 最大存储深度 | 14 Mpts |
| 屏幕尺寸 | 7英寸TFT-LCD，分辨率800×480 |
| 最高波形捕获率 | 400,000 wfm/s |
| 触发类型 | 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频、串行触发 |
| 解码类型（标配） | IIC, SPI, UART/RS232, CAN, LIN |
| 信号发生器 | 最高25 MHz（4通道型号支持外置SAG1021I） |
| 对比数据 | SDS1000X-E | Keysight DSOX900G | Tektronix TBS2000 |
|---|---|---|---|
| 模拟带宽 | 70 - 200 MHz | 50 - 200 MHz | 70 - 90 MHz |
| 通道数 | 2/4 | 2/4 | 2/4 |
| 最高实时采样率 | 1 GSa/s | 2 GSa/s | 1 GSa/s |
| 最高波形捕获率 | 400,000 wfm/s | 50,000 wfm/s | N/A |
| 最大存储深度 | 14 Mpts | 1 Mpts | 20 Mpts |
| FFT数据处理 | 1 Mpts | 64 kpts | 512 kpts |
| 串行触发及解码 | 标配 | 选配 | 不支持 |
| 辉度及色温显示 | 256级辉度及色温 | 256级辉度 | 不支持 |
| 分段存储功能 | 支持 | 50段 | 不支持 |
| 历史波形记录 | 80,000帧 | 不支持 | 不支持 |
| 信号源功能 | 25 MHz | 20 MHz | 不支持 |
| MSO功能 | 支持 | 不支持 | 不支持 |
选带宽不是看信号频率那么简单，经验法则是示波器带宽至少要达到被测信号最高频率的3~5倍，测上升沿快的数字信号甚至要5倍以上，不然边沿会被明显失真。100MHz适合几十MHz量级信号、单片机、简单嵌入式、入门调试，日常完全够用；500MHz覆盖常见的数字电路、通信总线、电源瞬态，是研发性价比最高的档位；1GHz及以上则是高速数字、DDR、SerDes、射频中频这类场景。鼎阳全系从50MHz到20GHz都有：入门SDS800X HD/SDS1000X-E（70-200MHz），中端SDS2000X Plus/SDS5000X，高端SDS6000 Pro/SDS7000A/SDS8000A。
存储深度决定你能"一段时间里以高采样率看见多少细节"，深度越大同样时基下采样率掉得越慢。鼎阳入门SDS800X HD最大100Mpts，SDS1000X-E 14Mpts，中端SDS2000X HD 100Mpts起，SDS5000X数字系列250Mpts/通道，SDS5000X HD高分辨率到2.5Gpts/通道，SDS6000 Pro 500Mpts/通道，旗舰SDS8000A最大2Gpts/通道。选型注意：测低频慢速长事件（电源上电、温漂、串口报文）一定要大存储深度；鼎阳还能配合Zoom搜索导航定位事件。
采样率决定时间轴分辨率，经验准则是至少2.5倍带宽。入门SDS800X HD/SDS1000X HD是2GSa/s，覆盖70-200MHz；中端SDS3000X HD 4GSa/s/400Mpts；SDS5000X和SDS5000X HD是5GSa/s覆盖350MHz-1GHz；SDS6000 Pro 10GSa/s；SDS7000A 20GSa/s；旗舰SDS8000A 40GSa/s。2GSa/s测70-200MHz信号完全够用，但测GHz级高速信号必须上高采样率，采样率不足会出现混叠假波，比带宽不足还致命。
鼎阳全线基本标配I2C、SPI、UART、CAN、LIN五种最常用总线触发和解码，从入门SDS1000X-E到高端都有。中高端机型还能通过选件解锁CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT、Manchester和ARINC429。SDS5000X系列原生支持到1553B。做汽车电子CAN/CAN FD/1553B都能解；做航空航天的1553B和ARINC429高端机都能覆盖。解码支持事件列表表格显示快速定位错误帧。注意1553B/SENT等通常是选件，下单前跟朝赢确认好总线需求。
波形捕获率是示波器每秒能捕获并处理多少个波形（wfm/s），决定了抓到偶发毛刺异常信号的概率——刷新越快死区时间越短越不容易漏掉稀有问题。鼎阳SPO技术加持下：入门SDS1000X-E 400,000帧/秒（Sequence模式），SDS800X HD 120,000正常/500,000 Sequence，SDS3000X HD最高890,000帧/秒，SDS5000X HD 650,000帧/秒。对比同价位很多竞品还停留在几万帧，鼎阳高刷新率是标志性卖点。配合Sequence分段采集和历史模式能把捕获概率和回溯分析再提升。
教育版和普通版硬件基本同源，差别在教学场景适配。SDS800X EDU是70-200MHz/12bit高分辨率机型，支持500,000帧/秒捕获率和丰富触发解码，适合高校电子信息/自动化/电气专业教学实验；SDS1000X EDU是100-200MHz定位实验室批量采购。教育版为课程实验做了优化，价格更贴近学校预算，核心测量性能没有缩水。学校实验室选EDU很划算；企业研发要性能上限选普通版/高分辨率版。

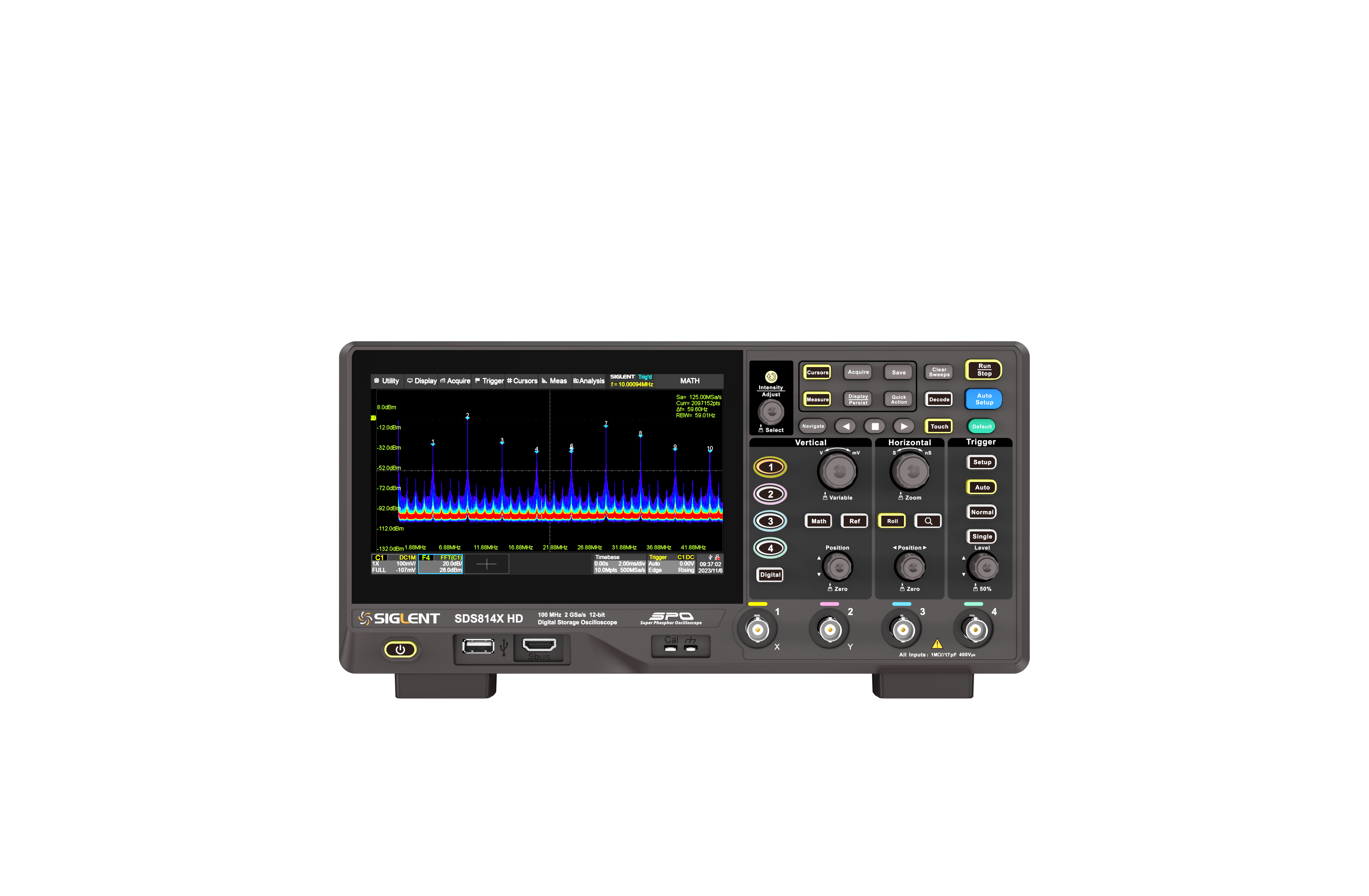

核心分水岭是分辨率：SDS800X HD是12bit高分辨率，70-200MHz/2GSa/s/100Mpts/500,000帧/秒，还能选配16路逻辑通道当MSO用；SDS1000X-E是8bit入门数字机，70-200MHz/1GSa/s/14Mpts/400,000帧/秒，自带Bode Plot波特图电源环路测试。做电源纹波、传感器、微弱信号直接上SDS800X HD的12bit；普通数字逻辑调试/嵌入式辅助验证选SDS1000X-E性价比更高。预算允许推荐SDS800X HD，12bit是这几年大趋势一步到位。
Keysight/Tektronix是国际一线，主攻高速射频科研高端，技术领导地位无可争议但价格昂贵。鼎阳和普源（Rigol）是国产两强：鼎阳技术底子更厚，从100MHz到16GHz全品类都做到了12bit高分辨率（SDS8000A已经打到20GHz旗舰），研发投入占销售额约15%，是国家级"小巨人"企业；普源知名度更响、价格亲民。论性价比和指标领先，鼎阳通常能给到更接近国际品牌的性能同时价格友好得多。预算够不上Keysight/Tek又不想牺牲12bit和刷新率，鼎阳SDS8000A/SDS7000A/SDS5000X HD是很好的平替甚至超值选择。
苏州朝赢电子是鼎阳授权代理商，坐落在苏州制造业核心区，聚焦工业自动化、新能源、消费电子、科研院所等行业。最大优势是本地化服务——配置本地技术团队提供24小时响应，还有GB 9706.1、GB/T 18488、GB 39752等新国标测试方案，不光是卖仪器。朝赢覆盖鼎阳示波器全系（高分辨率/数字/手持），还能搭配艾诺、海思伟创、汉泰的电源/安规/功率分析仪一起做整套测试系统，选型方案售后一条龙。相比纯网络渠道商，朝赢能现场演示给行业方案快速上门支持。需要选型指导直接联系朝赢，热线18678928908。
探头选型记住"带宽匹配≥示波器带宽"铁律，否则探头成瓶颈。无源探头（10:1）最常用最耐用最便宜，入门到几百MHz都够，像RP3500A适合日常调试；有源单端探头带宽高输入电容小，鼎阳有SAP1000（1GHz）/SAP2500（2.5GHz），适合高速数字信号；差分探头测浮地和不共地信号（如高压电源上下桥臂、差分总线），鼎阳有DPB系列满足需求；电流探头测功率器件开关电流、电机驱动、电源效率。选型规则是被测信号频率和幅度决定探头类型，再按示波器带宽选对应级别，朝赢可以提供一站式探头搭配方案。
示波器FFT在带宽范围内可以替代简易频谱分析：测电源谐波、EMI定位、观察信号的频谱成分基本够用，鼎阳高端机FFT支持1M-2M点配合Max Hold能抓到偶发频谱事件。但频谱仪在动态范围（DANL-165dBm级）、分辨带宽（RBW可到1Hz）、相噪表现上远超示波器，测微小RF信号、做EMI全兼容认证、射频微波频段调试这些还是得用专业的鼎阳SSA3000X Plus频谱仪或SVA1015X二合一。说白了：看信号的频率成分定位问题用示波器FFT够用，做射频指标认证和极限灵敏度测量得上频谱仪。
*以上对比数据来源于各品牌官网，如有出入，以其官方最新数据为准
