无论是储能变流器（PCS）、光伏逆变器、动力电池充放电、车载充电机（OBC），还是交流充电桩、UPS 电源模块，出厂测试和研发验证都绕不开两个核心动作：给它一个"可编程的电网"，再给它一个"可控的负载"。
过去这两件事要靠两台设备分别完成——一台电网模拟器负责输出，一台交流电子负载负责吸收。工程师要接线、切换、对时、分头记录数据，测试台上往往堆着两台机柜。
现在有了第三种选择：交流源载一体机。它把"电网模拟器"和"交流电子负载"集成进同一台设备，电源模式与负载模式一键切换，还能把吸收的电能回馈电网。本文以艾诺 ANMGL 系列为例，讲清楚源载一体机的选型逻辑，以及它相对传统分体方案的真实优势。
交流源载一体机（又称"回馈型交流源载一体机"）同时具备两种工作模式：
| 模式 | 作用 | 典型用途 |
|---|---|---|
| 电源模式（源） | 输出可编程的交流电压/频率/波形，模拟正常电网与异常电网 | 给被测设备供电、模拟电压跌落/频率偏移/谐波/三相不平衡 |
| 负载模式（载） | 吸收被测设备输出的电能，模拟各类负载特性 | 给被测电源/逆变器加负载、模拟 RLC 线性与非线性负载 |
关键在于：两种模式共用同一套功率变换电路和测量系统，切换不需要重新接线，测量数据来自同一套高精度采样通道。
源载一体机具备四象限工作能力——既能向被测设备输出能量（第一、三象限），也能吸收被测设备回馈的能量（第二、四象限）。吸收的能量不是烧成热量浪费掉，而是通过 PWM 整流回馈到电网，回馈效率可达 91%～94%。
这一点是源载一体机与"电阻负载箱"最本质的区别：电阻箱把电变成热，源载一体机把电还给电网。
| 对比项 | 方案一：分体式 | 方案二：一体式（源载一体机） |
|---|---|---|
| 核心设备 | 电网模拟器 + 交流电子负载（或阻性负载箱） | 交流源载一体机（1 台） |
| 设备数量 | 2 台 | 1 台 |
| 接线复杂度 | 两套独立接线，需切换/对时 | 一套接线，模式切换即用 |
| 数据采集 | 两台设备各自记录，需拼接 | 同一套测量系统，数据统一 |
| 对比维度 | 分体式（电网模拟器 + 负载箱） | 一体式（ANMGL050T-450） |
|---|---|---|
| 设备台数 | 2 台 | 1 台 |
| 占地面积 | 约 1.13 m²（0.8 + 0.33） | 约 0.6 m²（600×1000mm） |
| 整机重量 | 约 640 kg（600 + 40） | 约 300 kg |
| 电压输出精度 | 0.5% F.S. 级别 | 0.1% F.S. |
| 输出电压失真度 | ＜1%（线性负载） | 0.5%@50/60Hz |
| 负载形式 | 电阻箱：纯阻性、耗能发热 | CC/CR/CP/CS + RLC/PQ，可回馈 |
| 能量处理 | 100% 变成热量耗散 | 91%～94% 回馈电网 |
| 谐波模拟 | 2～40 次 | 2～50 次 + 间谐波 3000Hz |
| 可扩展性 | 需另配设备 | 多台并机扩容 |
50kVA 源载一体机单机尺寸仅 600×1000mm（宽×深），占地约 0.6m²；而"电网模拟器 + 负载箱"组合通常需要约 1.13m²。对于寸土寸金的实验室和产线测试区，相当于省下半张工作台的面积。设备台数从 2 台减到 1 台，也意味着少一套接线、少一个操作台位。
这是源载一体机最容易被低估的价值。电阻负载箱工作时，把被测设备输出的电能全部转换成热量——30kW 满载测试，就是每小时白白消耗 30 度电，还要额外开空调散热。
源载一体机吸收的能量 91%～94% 回馈电网，只有 6%～9% 以损耗形式消耗。我们算一笔账：
| 测试场景 | 电阻负载箱年耗电 | 源载一体机年耗电 | 年节省电费 |
|---|---|---|---|
| 30kW 满载，每天 8h，每年 250 天 | 60,000 kWh（约 4.2 万元） | 5,400 kWh（约 0.38 万元） | 约 3.8 万元 |
| 30kW 连续老化，每天 24h，每年 300 天 | 216,000 kWh（约 15.1 万元） | 19,440 kWh（约 1.36 万元） | 约 13.8 万元 |
注：按工业电价约 0.7 元/kWh 估算，实际以当地电价为准。做老化测试越频繁、功率越大，回馈方案的节能收益越显著——一条满载老化线，一年省下的电费就相当可观。
源载一体机采用数字化控制与高精度采样，电压输出精度可达 0.1% F.S.，输出波形失真度在 50/60Hz 下低至 0.5%。相比之下，传统电网模拟器与负载箱分开测量，精度和同步性都受限。对于光伏逆变器、储能 PCS 的并网性能测试，高精度源与高精度测量是数据可信的前提。
电阻负载箱只能做纯阻性负载，而真实电网中的负载往往是非线性的。ANMGL 系列的负载模式覆盖：

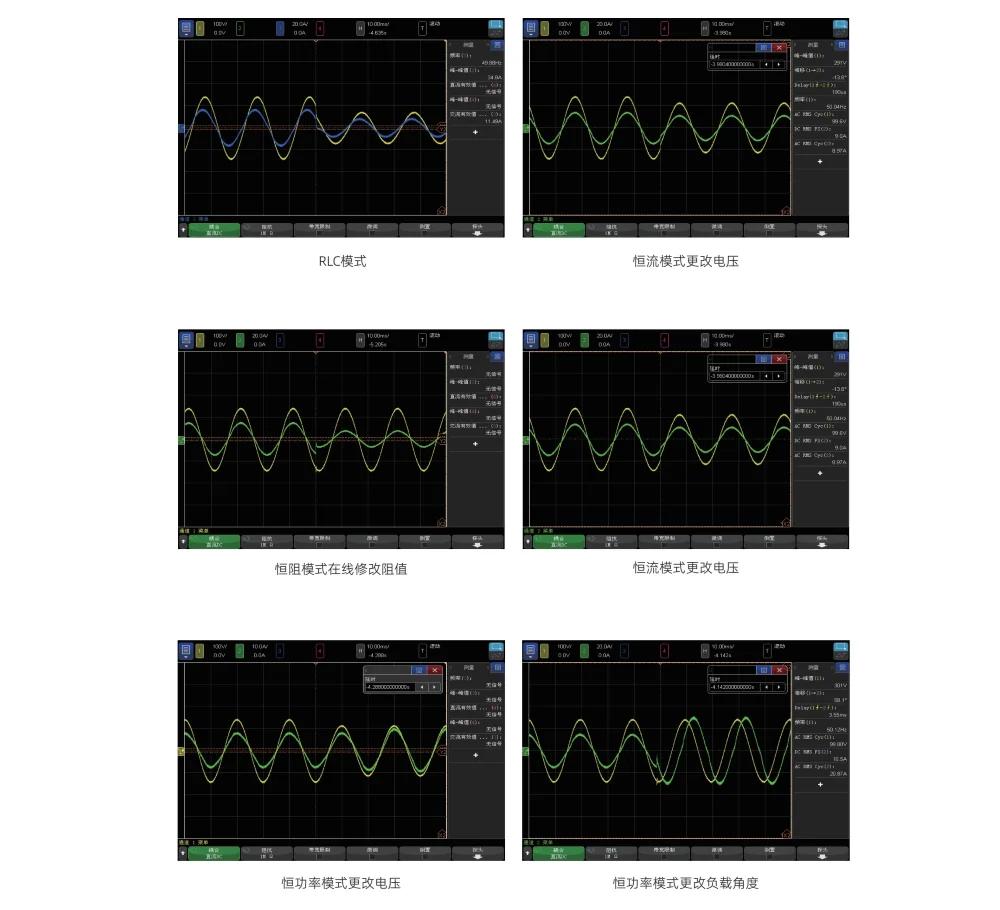

▲ 艾诺 ANMGL 系列负载模式实测：RLC 模式 / 恒流模式 / 恒阻模式在线修改 / 恒功率模式（图片来源：艾诺仪器官方资料）
作为"源"使用时，ANMGL 系列能模拟完整的电网异常工况：

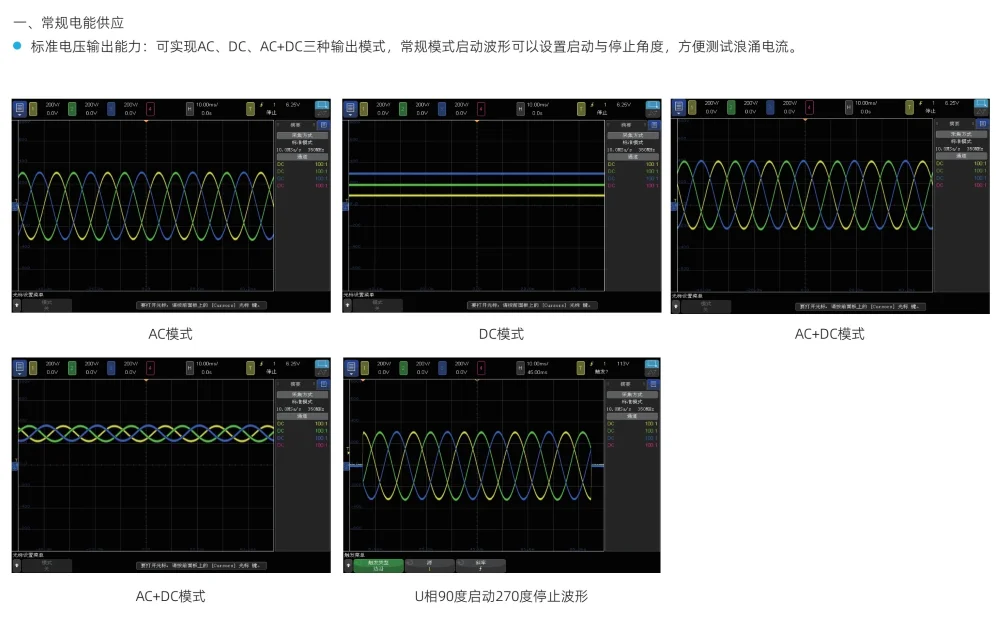

▲ 艾诺 ANMGL 系列实测：AC / DC / AC+DC 三种输出模式与 U 相 90° 启动 270° 停止波形（图片来源：艾诺仪器官方资料）

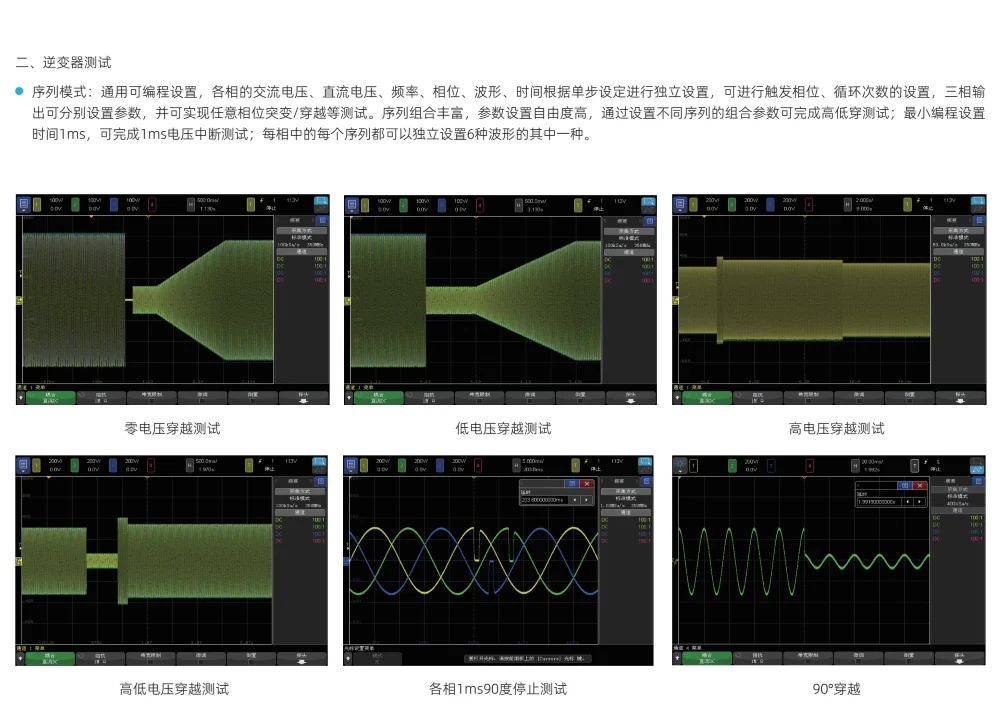

▲ 艾诺 ANMGL 系列实测波形：零电压穿越 / 低电压穿越 / 高电压穿越 / 高低电压穿越测试（图片来源：艾诺仪器官方资料）
ANMGL 系列采用模块化架构，支持多台并机，容量可从 50kVA 一路扩展到 600kVA 甚至更高。产线扩建、测试需求升级时，只需增加并机单元，无需整套更换设备，保护前期投资。
凡是有"给设备供电 + 给设备加负载"双重需求的场景，都适合源载一体机：
| 行业 / 对象 | 典型测试需求 | 源载一体机如何应用 |
|---|---|---|
| 储能变流器 PCS | 并网/离网切换、充放电效率、电能质量 | 电源模式模拟电网，负载模式吸收充放电能量 |
| 光伏逆变器 | 并网性能、低/零/高电压穿越 | 模拟电网异常 + 回馈式吸收输出 |
| 动力电池 / 储能电池 | 充放电循环、容量测试、效率标定 | 交流侧源载一体，配合 PCS 完成充放电 |
| 新能源汽车 | 车载充电机 OBC、电驱系统 | 交流源模拟充电桩，负载吸收回馈 |
| 交流充电桩 | 交流桩输出、V2G 双向 | 源载双向，模拟车辆与电网 |
| UPS / 电源模块 | 满载老化、效率曲线 | 回馈式老化，大幅省电 |
| 家电 / 电机 | 变频器、压缩机、风机测试 | 交流源模拟各国电网 + 负载吸收 |
艾诺 ANMGL 系列模块化可回馈交流源载一体机，输出电压 0～450V，频率 30～200Hz，覆盖 50kVA 至 600kVA 全系列，支持并机扩展。型号中的"T"表示三相输出。
| 型号 | 容量 | 每相电流 | 尺寸(W×H×D mm) | 参考重量 |
|---|---|---|---|---|
| ANMGL050T-450 | 50kVA | 100A | 600×1550×1000 | ≤300kg |
| ANMGL100T-450 | 100kVA | 200A | 600×1550×1000 | — |
| ANMGL150T-450 | 150kVA | 300A | 600×1950×1000 | — |
| ANMGL200T-450 | 200kVA | 400A | 600×1950×1000 | ≤630kg |
| ANMGL250T-450 | 250kVA | 500A | 600×1950×1000 | — |
| ANMGL300T-450 | 300kVA | 600A | 600×1950×1000 | — |
| ANMGL350T-450～600T-450 | 350～600kVA | 700～1200A | 1200×1950×1000 | ≤1200～1500kg |
注：另有 900V 电压等级系列，覆盖 100～600kVA，适用于更高电压等级的被测对象。以上参数以厂家正式资料为准。
| 应用场景 | 推荐容量 | 推荐型号 |
|---|---|---|
| 单相/小功率研发测试、教学实验 | 50kVA | ANMGL050T-450 |
| 三相中大功率产线测试 | 100～150kVA | ANMGL100T-450 / 150T-450 |
| 储能 PCS、大功率逆变器产线 | 200～300kVA | ANMGL200T-450 / 300T-450 |
| 大型实验室、多工位测试平台 | 350～600kVA | ANMGL350T~600T-450（或并机） |
以一套面向储能逆变器与电池测试的 50kVA 测试平台为例：
| 配置项 | 规格 |
|---|---|
| 主机 | ANMGL050T-450 模块化可回馈交流源载一体机 × 1 |
| 容量 | 50kVA（三相，每相 16.66kVA） |
| 输出电压 | 0.00～450.00V，精度 0.1% F.S. |
| 输出频率 | 30～200Hz，精度 0.01% |
| 负载模式 | CC / CR / CP / CS / RLC / PQ |
| 能量回馈 | ≥91%（四象限运行） |
| 通讯接口 | RS485 + Ethernet + USB 标配，CAN/GPIB 选配 |
| 覆盖测试 | 并网性能、电压/频率异常、谐波、三相不平衡、低/零/高电压穿越、充放电效率、满载老化 |
该配置使用一台设备即可完成"电网模拟 + 负载吸收 + 电能测量"全流程，相比"电网模拟器 + 30kW 电阻负载箱"的分体方案，占地减少约一半，长期运行还能通过能量回馈持续节省电费。
看三个维度：功能、占地、运行成本。如果只是偶尔做小功率测试、预算有限，分体方案门槛低；如果是产线老化、长期满载测试、实验室空间紧张，或者需要模拟 RLC 非线性负载与孤岛保护，源载一体机明显更优——一台顶两台、占地减半、能量回馈省电，长期算下来总拥有成本更低。
电阻负载箱把被测设备输出的电能全部变成热量耗散，30kW 满载测试就是每小时白耗 30 度电。源载一体机吸收的能量 91%～94% 回馈电网，只有 6%～9% 损耗掉。以 30kW 满载、每天 8 小时、每年 250 天估算，电阻箱年耗电约 6 万度（约 4.2 万元），源载一体机仅约 0.54 万度（约 0.38 万元），一年可省约 3.8 万元电费；如果是 24 小时连续老化，年节省可达十几万元。测试越频繁、功率越大，回馈方案收益越明显。
以艾诺 ANMGL 系列为例，电压输出精度可达 0.1% F.S.，输出电压失真度在 50/60Hz 下低至 0.5%（30～200Hz 范围内 1%）。电流测量精度 0.2% F.S.（有效值），功率测量精度 0.3% F.S.。这个精度水平可以满足光伏逆变器、储能 PCS 并网性能测试对源与测量精度的要求。
需要看视在功率（kVA）而非有功功率（kW）。如果被测设备的功率因数接近 1，30kW ≈ 30kVA，选 50kVA 有充足余量；若负载功率因数较低（含大量无功），或需要留扩展空间，建议选更大容量或采用并机方案。此外若测试中存在浪涌/冲击电流，还要校核峰值电流能力（ANMGL050T-450 峰值电流达 600A 三相）。
阻性负载箱只能模拟纯电阻负载；RLC 模拟能构建电感（L）、电容（C）与电阻（R）组合的线性网络，以及非线性网络模型。这让它可以模拟真实电网中的感性/容性负载、非线性整流负载，进行孤岛保护特性测试（PQ 模式）。对于储能 PCS 和光伏逆变器的并网认证测试，RLC 与 PQ 能力往往是必需的。
可以。ANMGL 系列的序列模式支持电压、频率、相角的任意编程输出，最小可做到 1ms 电压中断，满足零电压穿越、低电压穿越、高电压穿越的测试要求。三相可独立设置参数，支持任意相位突变与穿越测试。
电池充放电测试通常在直流侧，但交流侧的充放电设备（如 PCS、充放电机）测试离不开交流源与负载。源载一体机可在交流侧模拟电网，配合被测的充放电设备完成充放电效率、功率特性、并网性能测试；在电池模组/包的生产测试线上，也可用于充放电设备的满载老化。
不需要。源载一体机本身兼具电源与负载两种功能，负载模式可替代传统交流电子负载的功能。只有在测试需要交流与直流同时加载、或需要超大功率超出单机容量时，才考虑增加设备或并机扩展。
不复杂。设备采用模块化设计，主要维护点是散热风道清洁（保持进风口畅通）和定期校验测量精度。相比电阻负载箱，源载一体机没有大功率电阻的发热老化问题，也不存在电阻箱长期高温运行导致的元件寿命衰减，维护更省心。
艾诺的可回馈源载产品线分几个系列：ANMGL 系列（模块化，0-450V，50～600kVA）、ANBGL 系列（0-900V，300～1500kVA，高压大功率）、ANRGL 系列（0-350V，3～180kVA，中小功率）。选择依据主要是电压等级和容量需求。建议把被测对象的电压范围、功率、功率因数、测试项目发给我们，由朝赢电子工程师协助匹配最合适的型号。
| 选型维度 | 关键参数 | 避坑要点 |
|---|---|---|
| 容量 | 视在功率 kVA、峰值电流 | 别按有功 kW 直接选，注意功率因数和浪涌 |
| 电压等级 | 0-450V / 0-900V | 按被测对象最高电压留 20% 余量 |
| 负载能力 | CC/CR/CP/CS/RLC/PQ | 需要并网认证测试务必选带 RLC/PQ 的机型 |
| 能量处理 | 是否可回馈、回馈效率 | 长期老化测试优先选回馈式，省电费 |
| 精度 | 电压 0.1%F.S.、功率 0.3%F.S. | 并网测试对精度要求高，别只看容量 |
| 扩展性 | 是否支持并机 | 预留产线扩建空间，避免整套更换 |
