泄漏电流测试是医用电气设备安规测试中技术含量最高、最容易出错的项目。与普通家电的泄漏电流测试不同,GB 9706.1-2020对医疗设备提出了七种不同测试配置、五种以上泄漏电流类型、以及µA级别的严苛限值要求。
很多医疗器械工程师在做注册检验时反馈:泄漏电流测试的接线方式看不懂、B/BF/CF的测试配置搞混、患者漏电流图15~图19不知道怎么选。本文从GB 9706.1-2020第8.7节出发,结合附录E的接线示例,逐项拆解图13至图19的七种测试配置,涵盖B/BF/CF三种应用部分的限值对照和实操要点,帮助工程师快速掌握医用泄漏电流测试的核心要领。
GB 9706.1-2020第8.7节定义了五种需要测量的泄漏电流,理解和区分这五种类型是正确开展泄漏电流测试的前提:
从带电部分通过或跨过绝缘流入保护接地导线的电流。这是最基本的泄漏电流类型,适用于所有I类设备。对地漏电流的大小直接反映了设备主绝缘的健康状况。
从外壳或外壳部件(除患者连接以外)流入地的电流。测量时断开保护接地导线,模拟接地失效时的外壳带电情况。
通过患者连接流入地的电流。这是医用电气设备最关键的泄漏电流指标,根据应用部分类型(B/BF/CF)有不同的限值。
在患者正常使用条件下,在患者连接之间流动的电流。例如多个传感器同时连接患者时传感器之间的电流。
针对F型应用部分(BF/CF)的特殊要求,从患者连接端施加试验电压后测量流入地的漏电流。这是一项验证应用部分与地之间隔离是否足够的补充测试。
GB 9706.1-2020第8.7.3条和附录图12规定了模拟人体网络的测量装置MD的技术要求。MD的设计必须精确模拟人体阻抗特性,以确保测试结果真实反映电流流经人体时可能造成的伤害程度。
| 参数 | 技术指标 | 说明 |
|---|---|---|
| 输入电阻 | 1MΩ ±1% | 模拟人体阻抗 |
| 输入电容 | ≤200pF | 限制高频响应 |
| 频率范围 | DC ~ 1MHz | 覆盖工频及谐波 |
| 频率响应 | 符合图12曲线 | 模拟人体频率敏感特性 |
| 测量方式 | DC/RMS/Peak | 三种模式可选 |
| 量程范围 | 0~20mA自动换档 | 满足全部限值范围 |
| 分辨率 | 0.01µA | 满足CF型10µA需求 |
MD测量装置的选型和校验至关重要。根据JJG 1188-2022《医用漏电流测试仪计量检定规程》,MD需定期进行量值溯源,确保在DC~1MHz频率范围内的测量误差不超过±5%。

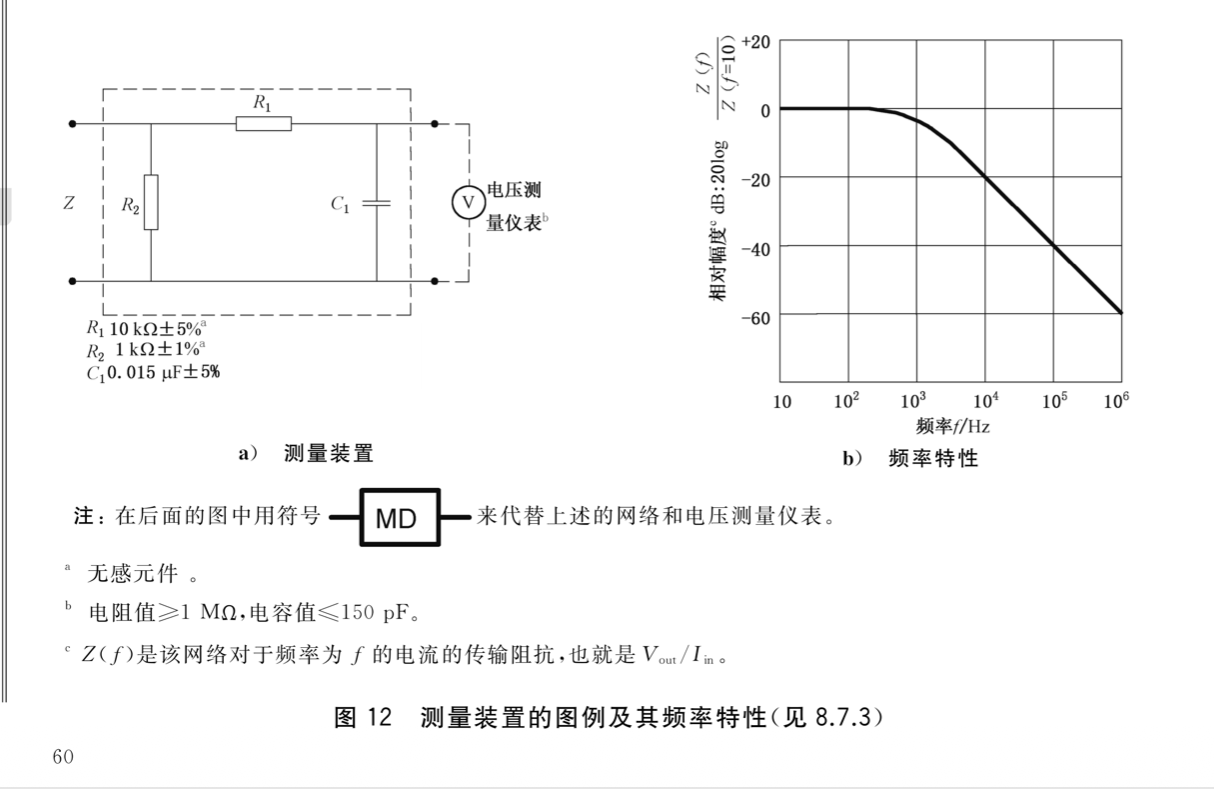

图12:GB 9706.1-2020 测量装置MD电路(来源:GB 9706.1-2020 附录图12)
| 设备类型 | 正常状态(N) | 单一故障状态(SFC) |
|---|---|---|
| I类设备 | 5mA | 10mA |
数据来源:GB 9706.1-2020 第8.7.4.2条、表4
| 设备类型 | 正常状态(N) | 单一故障状态(SFC) |
|---|---|---|
| 所有设备(断开保护接地后) | 0.1mA | 0.5mA |
数据来源:GB 9706.1-2020 第8.7.4.2条、表4
| 应用部分类型 | 正常状态(N) | 单一故障状态(SFC) |
|---|---|---|
| B型——交流分量 | 100µA | 500µA |
| B型——直流分量 | 10µA | 50µA |
| BF型——交流分量 | 100µA | 500µA |
| BF型——直流分量 | 10µA | 50µA |
| CF型——交流分量 | 10µA | 50µA |
| CF型——直流分量 | 10µA | 50µA |
数据来源:GB 9706.1-2020 第8.7.4.3条、表4
关键解读:
| 应用部分类型 | 正常状态(N) | 单一故障状态(SFC) |
|---|---|---|
| B型 | 100µA AC / 10µA DC | 500µA AC / 50µA DC |
| BF型 | 100µA AC / 10µA DC | 500µA AC / 50µA DC |
| CF型 | 10µA | 50µA |
数据来源:GB 9706.1-2020 第8.7.4.4条
GB 9706.1-2020附录E(资料性附录)以图13至图19给出了七种泄漏电流测试的接线配置。这是工程师最容易混淆的部分,以下逐一详细说明。
适用:所有I类设备
配置:MD串联在保护接地导线与地之间,S7闭合
操作步骤:连接设备电源(1.06倍额定电压)→闭合S7→测量通过保护接地导线的电流→记录稳定读数
限值:正常状态≤5mA,SFC≤10mA
注意事项:对地漏电流的测量值主要取决于设备内部EMC滤波电路的Y电容容值。如果超标,首先检查Y电容配置。GB 9706.1对Y电容总容值有明确限制。

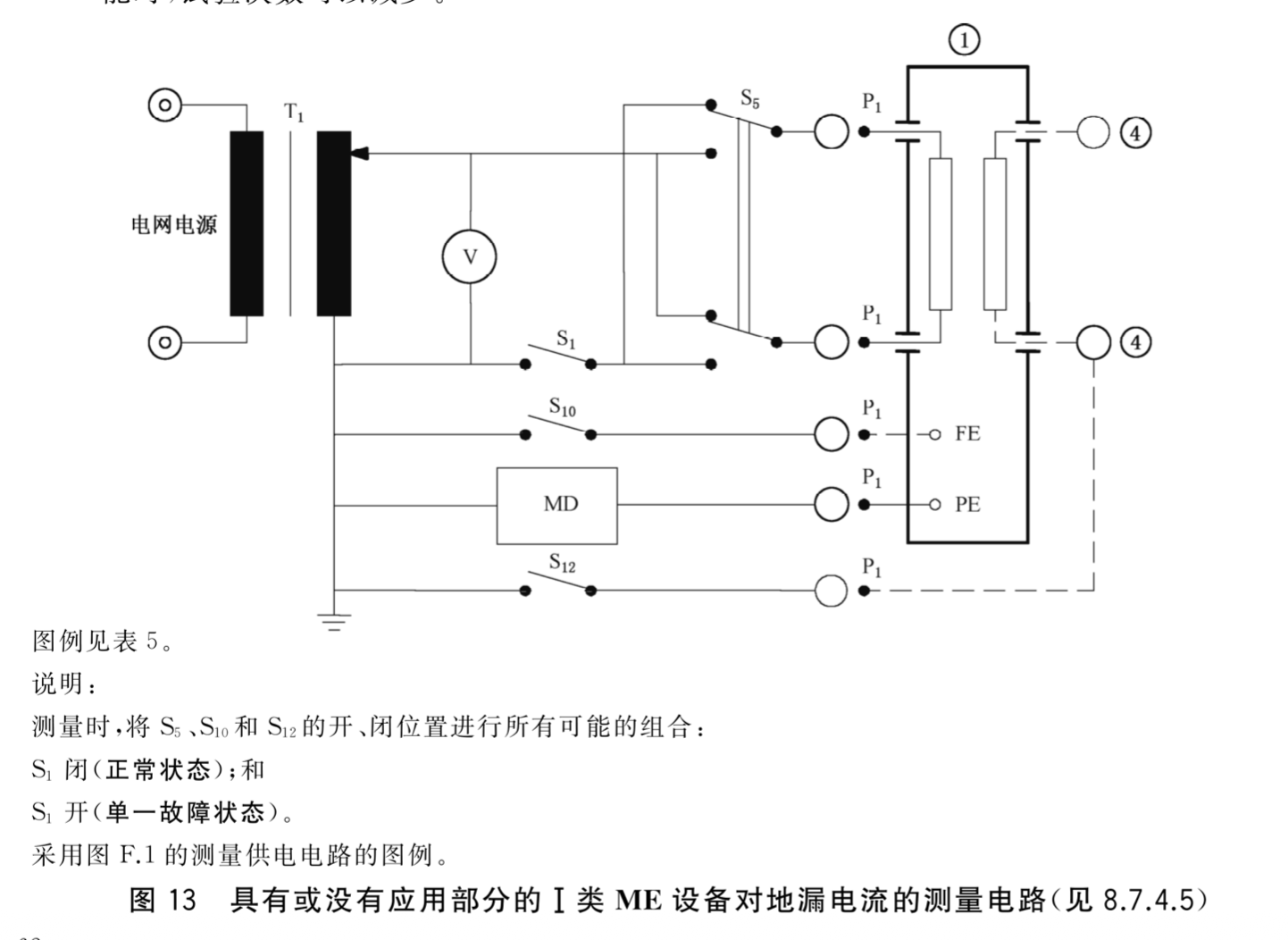

图13:对地漏电流测量配置
适用:I类设备(断开保护接地)、II类设备
配置:S7断开,MD连接在外壳与地之间
操作步骤:设备供电1.06倍→断开S7→MD连接可触及外壳与大地之间→测量
限值:正常状态≤0.1mA,SFC≤0.5mA
实操贴士:对于有涂层或氧化层的外壳,可使用金属箔(金属探棒)辅助接触,确保测量准确性。

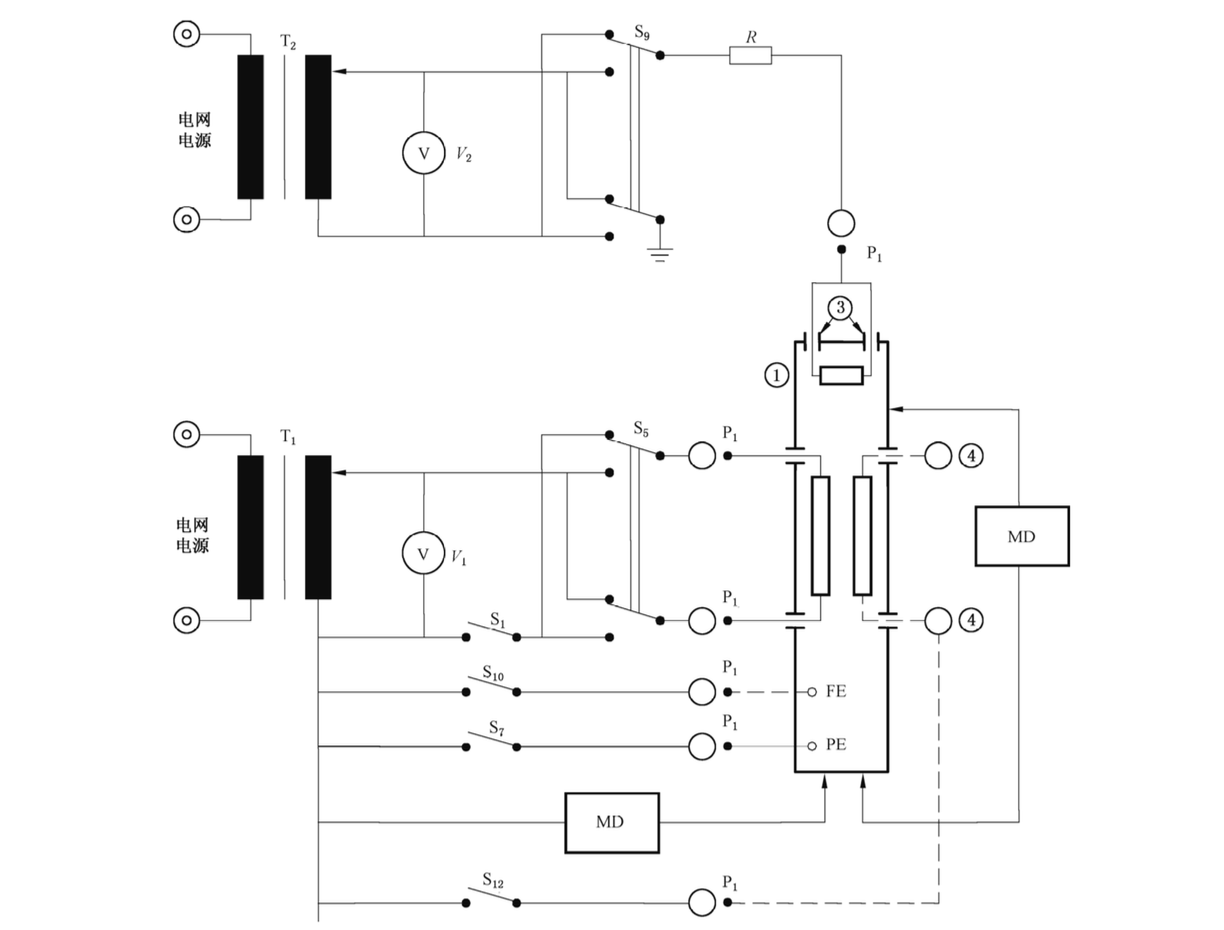

图14:外壳漏电流/接触电流测量配置
适用:所有B/BF/CF型设备
配置:患者连接端短接后通过MD接地,S7状态取决于设备类型
操作步骤:短接全部患者连接端→MD串联在短接端与地之间→1.06倍电压供电→测量
这是最常用的患者漏电流配置,模拟患者在正常使用条件下,电流从带电部分通过患者流向大地的场景。

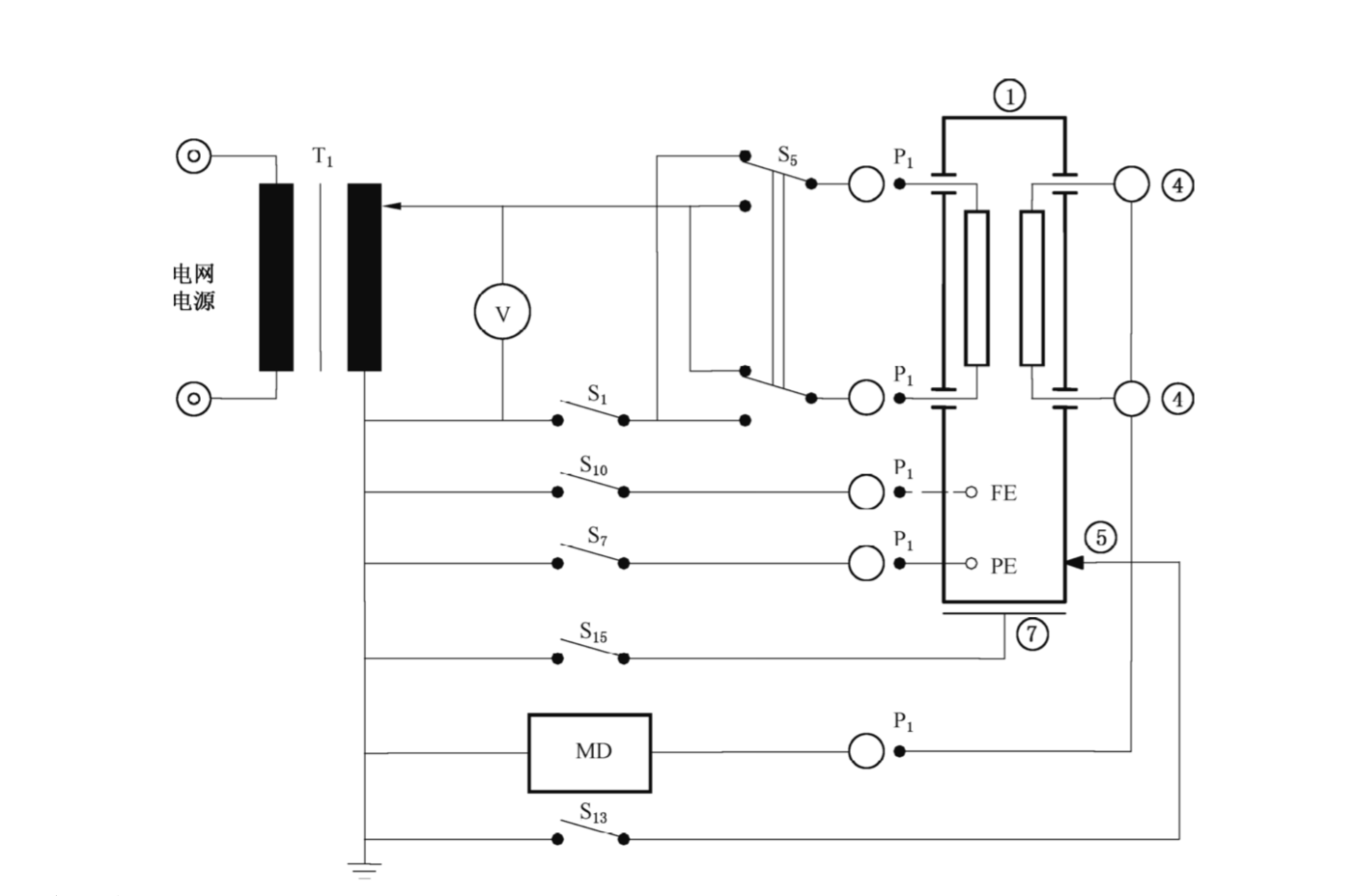

图15:患者漏电流测量配置
适用:仅BF型和CF型
配置:从患者连接端施加试验电压(最高110%额定电压),通过MD测量到地的电流
操作步骤:短接患者连接端→通过隔离变压器施加试验电压→MD串联到地→测量
这是区分F型(Floating浮地型)和非F型应用部分的关键测试,验证应用部分与地之间的隔离是否足够。
限值:BF型5000µA,CF型50µA
注意:图16的BF型5000µA限值远高于图15的100µA,因为图16测试的是应用部分与地之间的隔离强度(外加电压法),而非设备正常工作时的漏电流。

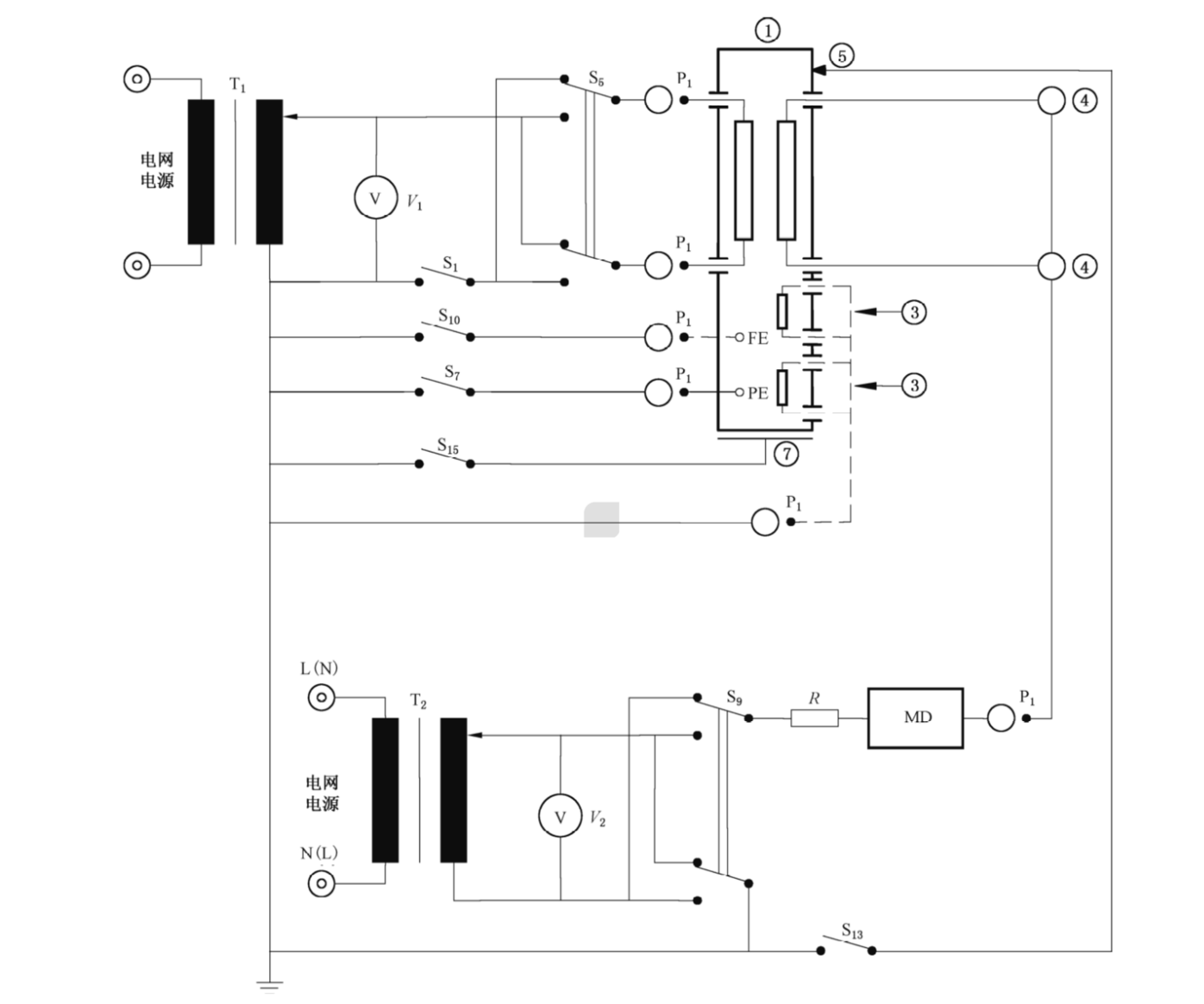

图16:F型应用部分患者漏电流(外加电压法)
适用:带SIP/SOP部分的设备
配置:对信号输入/输出部分施加110%额定电压,MD连在患者连接端与地之间
操作步骤:设备正常供电→对SIP/SOP施加110%电压→短接患者连接端→MD连接→测量
模拟信号线(如心电导联线、监护仪数据线等)与其他部分发生绝缘击穿时,电流通过患者连接端的情况。对于带有外联端口的医疗设备尤为重要。

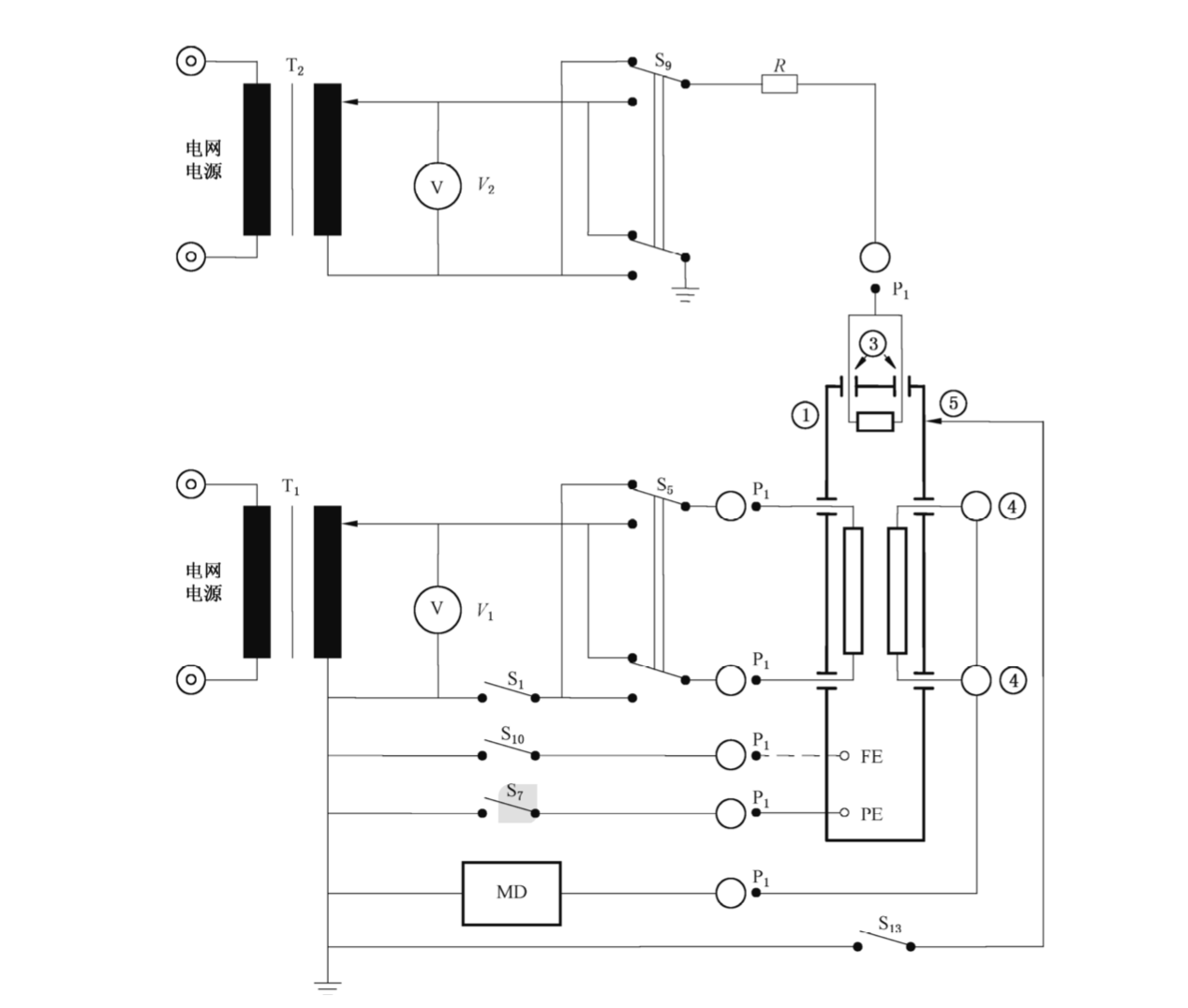

图17:信号输入/输出部分加压
适用:无保护接地连接的B或BF型应用部分
限值:B型500µA,BF型5000µA

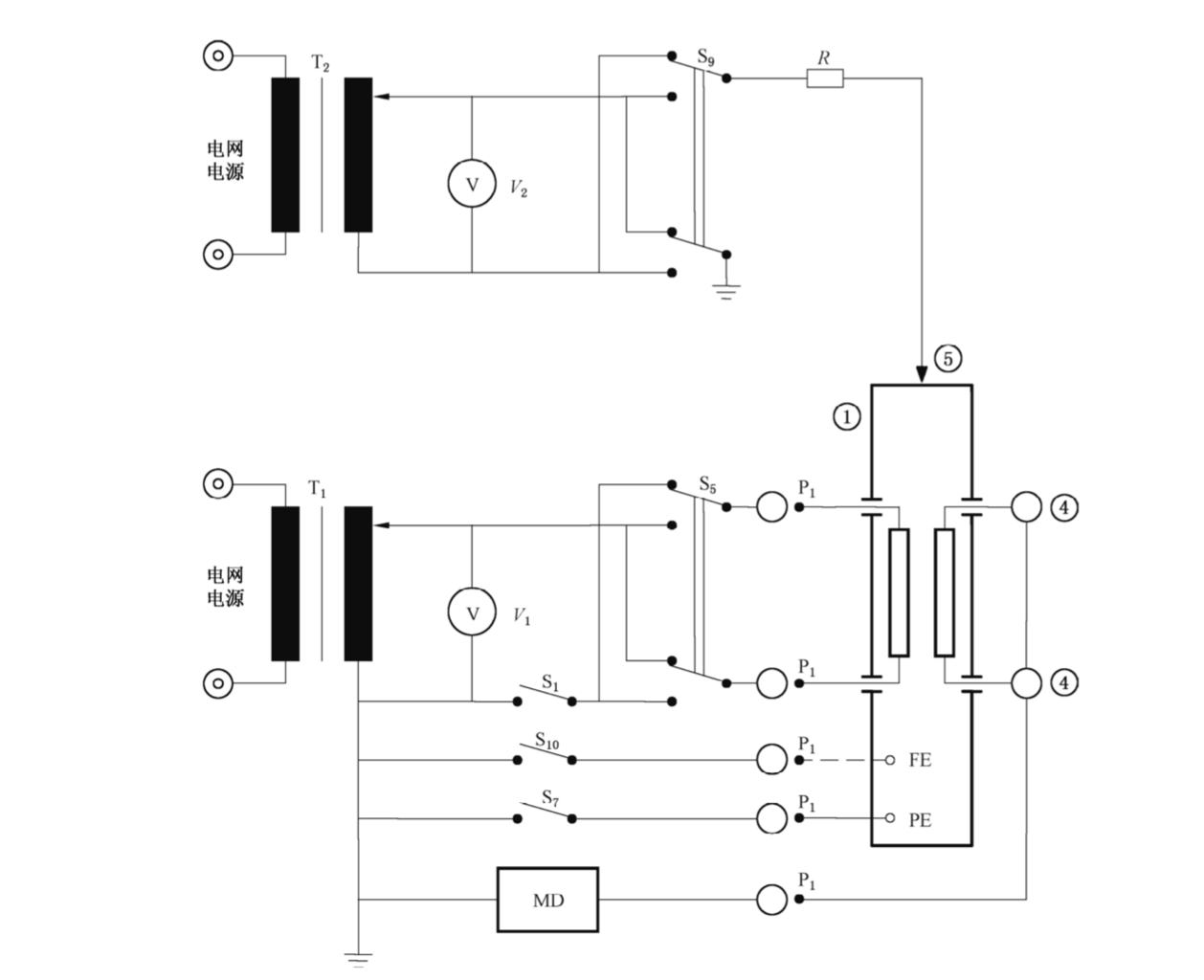

图18:未保护接地B/BF型
适用:有多个患者连接的设备
配置:MD连接在任一患者连接与其他所有短接的患者连接之间
操作步骤:将除一个以外的患者连接端短接→MD接入该端与短接组之间→设备正常供电→测量
患者辅助电流模拟的是多个传感器同时连接患者时传感器之间的串扰电流。

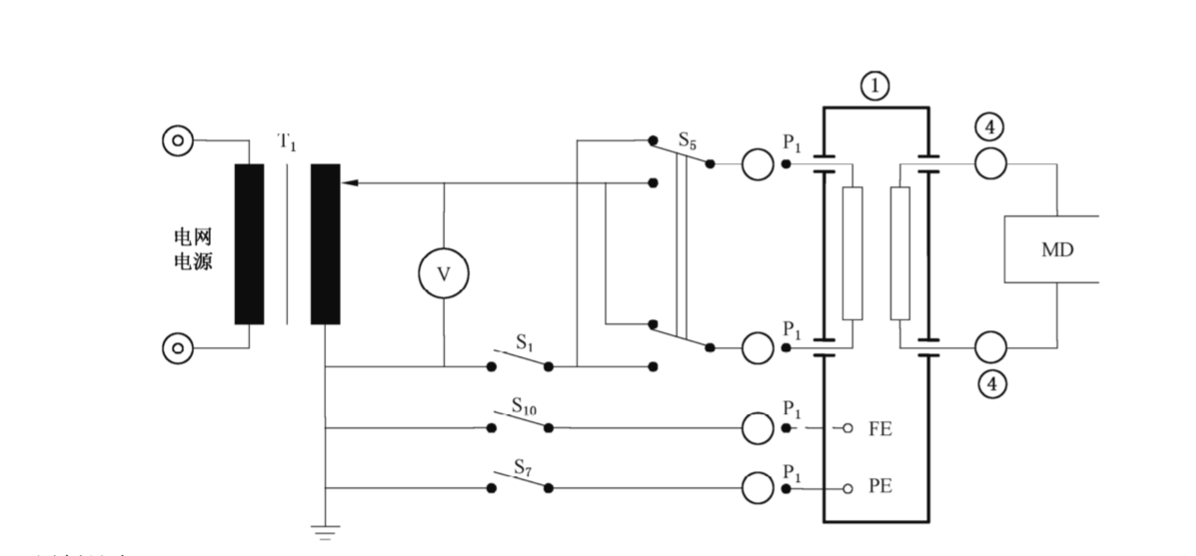

图19:患者辅助电流测量配置
| 绝缘路径 | 绝缘类型 | 对地漏电流 | 患者漏电流 |
|---|---|---|---|
| 带电部分→外壳 | 基本绝缘(1500V) | 5mA | — |
| 带电部分→应用部分 | 基本绝缘 | 5mA | 100µA |
| 应用部分→外壳 | 基本绝缘 | — | 100µA |
| 有PE接地,应用部分不隔离。典型设备:X光机、心电图机(非心内)、医用显微镜。 | |||
| 绝缘路径 | 绝缘类型 | 对地漏电流 | 患者漏电流 |
|---|---|---|---|
| 带电部分→外壳 | 基本绝缘 | 5mA | — |
| 带电部分→应用部分 | 加强绝缘(3000V) | 5mA | 100µA |
| 应用部分→外壳 | 浮地隔离 | — | 100µA |
| 有PE接地,应用部分浮地隔离。典型设备:超声探头、体表电极设备、血压监护仪。 | |||
| 绝缘路径 | 绝缘类型 | 对地漏电流 | 患者漏电流 |
|---|---|---|---|
| 带电部分→外壳 | 基本绝缘 | 5mA | — |
| 带电部分→应用部分 | 加强绝缘+双重保护 | 5mA | 10µA |
| 应用部分→外壳 | 高隔离浮地 | — | 10µA |
| 不同患者连接之间 | 独立绝缘 | — | 10µA |
| 高度隔离,患者漏电流限值仅为B型的十分之一。典型设备:心内导管、起搏器电极、有创血压传感器。 | |||
| 对比维度 | B型 | BF型 | CF型 |
|---|---|---|---|
| 应用→地 | 直接接地 | 浮地隔离 | 高隔离浮地 |
| 带电→应用绝缘 | 基本绝缘 | 加强绝缘 | 加强+双重 |
| 患者漏电流限值 | 100µA | 100µA | 10µA |
| 图16外加电压限值 | 不适用 | 5000µA | 50µA |
| 典型设备 | X光机 | 超声探头 | 心内导管 |
| 对比项 | 型式试验 | 例行试验 |
|---|---|---|
| 依据标准 | GB 9706.1-2020 第8.7节 | YY/T 0841(IEC 62353) |
| 电压条件 | 1.06倍额定电压 | 额定电压(允许1.06倍) |
| 温度条件 | 热稳定后(30分钟以上) | 室温冷态 |
| 测量配置 | 全部七种(图13~图19) | 简化的等效方法 |
| 测试时间 | 30分钟以上预热+稳定 | 5~10秒 |
| 频次 | 设计定型+重大变更 | 每台出厂全检 |
µA级别限值的必要性:"心脏对电流极其敏感——研究表明,频率15~100Hz的交流电流,当通过人体的电流达到50µA时即可诱发心室颤动(通过心内导管直接作用于心肌)。因此CF型应用部分患者漏电流限值设定为10µA(AC),留有5倍安全裕量。"
单一故障状态保留限值的理由:"在单一故障状态下(如保护接地断开),患者的安全性不能降低到低于正常状态的五分之一。因此SFC限值通常为正常状态的5倍。"
| 类型 | 对地 | 外壳 | 患者(图15) | 患者(图16) | 辅助电流 |
|---|---|---|---|---|---|
| B型 | ✅ | ✅ | ✅ | ❌ | ✅ |
| BF型 | ✅ | ✅ | ✅ | ✅(5000µA) | ✅ |
| CF型 | ✅ | ✅ | ✅ | ✅(50µA) | ✅ |
| 无应用部分 | ✅ | ✅ | ❌ | ❌ | ❌ |
Q1:什么是泄漏电流的"单一故障状态"?
单一故障状态(SFC)是指设备中发生一个故障的状态。GB 9706.1-2020第4.7条列出需模拟的单一故障包括:断开一根电源导线、保护接地断开、短接绝缘等。泄漏电流测试要求在正常状态和每个相关的SFC下分别测量。实际测试中通常需要遍历两个或多个SFC组合。
Q2:B/BF/CF型对地漏电流限值一样吗?
是的。所有I类设备统一为正常5mA、SFC 10mA。区别在于患者漏电流:CF型最严格(10µA),B/BF型较宽松(100µA)。
Q3:CF型10µA限值,普通安规仪器能测准吗?
10µA已是微电流级别,普通工业安规测试仪的泄漏电流测量精度(通常1µA量级)无法满足CF型测试需求。建议使用医用专用泄漏电流测试仪(如AN1620H),内置GB 9706.1标准MD人体网络,精度可达0.01µA。
Q4:例行试验可以不做泄漏只做耐压吗?
根据GB 9706.1-2020第8.7节标准要求,所有泄漏电流项目(含患者漏电流)在出厂全检中均应执行。但YY/T 0841(周期性测试标准)允许在例行试验中使用等效替代方法简化泄漏测试流程。制造商应在风险管理文件中说明简化测试的合理性。
Q5:泄漏电流超标一定是绝缘有问题吗?
不一定。泄漏电流超标可能的原因包括:①供电电压过高(应确认是否为1.06倍额定电压);②测量装置MD接地不良;③设备内部EMC滤波电路的Y电容过大;④绝缘受潮或污染。建议先排除前三项,如果确认是绝缘问题,再检查绝缘材料和结构设计。
Q6:B/BF/CF型设备的贴标和识别有什么实操建议?
设备制造商在铭牌或说明书中必须明确标注应用部分类型(B/BF/CF符号)。CF型设备应在患者连接附近标注CF符号。BF型设备应标注BF符号。无符号默认B型。采购测试设备时,应确认仪器支持对应类型的泄漏电流测试配置。
