医用电气设备的耐压测试(又称电气强度试验 / 介电强度试验)是医疗器械出厂检验和注册检验中最核心的安规项目之一。GB 9706.1-2020《医用电气设备 第1部分:基本安全和基本性能的通用要求》(2023年5月1日正式实施,取代GB 9706.1-2007)第8.8节对绝缘的耐压测试提出了详细要求。
很多医疗器械工程师问到:B型、BF型、CF型设备耐压测多少伏?哪些绝缘路径需要测?型式试验和例行试验分别测多久?本文从标准条文出发,逐一拆解。
GB 9706.1-2020 第8章「ME设备对电击危险的防护」是整个标准中篇幅最大的章节。与耐压测试直接相关的内容集中在:
| 章节 | 内容 | 性质 |
|---|---|---|
| 8.8 绝缘的耐压试验 | 试验电压值、试验方法、判定标准 | 核心条款 |
| 8.9 爬电距离和电气间隙 | 与耐压测试配套的绝缘结构要求 | 配套条款 |
| 附录A | 对8.8节的原理说明和试验原理解读 | 资料性附录 |
| 附录B | 推荐的试验顺序 | 资料性附录 |
对比 GB 9706.1-2007(第二版),2020 版在耐压测试方面有以下关键更新:
| 对比项 | GB 9706.1-2007 | GB 9706.1-2020 |
|---|---|---|
| 试验电压基准 | 基于最高额定电压 | 基于峰值工作电压+附加要求 |
| 绝缘分类 | 基本/附加/加强绝缘 | 同左,增加 MOOP/MOPP 概念 |
| 试验时间 | 型式60秒,例行缩短无明确规定 | 型式60秒,例行可缩短至1秒 |
| 直流耐压 | 仅适用于标称直流电压 | 明确施加 1.414× 交流试验电压的直流值 |
| 试验电压波形 | 未明确要求 | 50/60Hz正弦波,失真度 <5% |
▲ 8.8节耐压试验电压对比
GB 9706.1-2020 第8.8.3条款规定,以下四类绝缘路径必须进行耐压测试:
| 路径 | 试验对象 | 绝缘类型 | 说明 |
|---|---|---|---|
| A | 带电部分 ↔ 外壳(保护接地) | 基本绝缘 | 最核心路径:L/N线 ↔ 可触及金属外壳 |
| B | 带电部分 ↔ 应用部分 | 视类型而定 | 医用设备特有:电源部分 ↔ 患者连接端 |
| C | 应用部分 ↔ 外壳 | 视类型而定 | 患者连接端 ↔ 外壳绝缘验证 |
| D | 不同患者连接之间 | 视类型而定(CF型) | 仅CF型需测:不同患者连接端之间 |
GB 9706.1-2020 表6规定了不同绝缘类型对应的试验电压:
| 绝缘类型 | 试验电压 | 示例 |
|---|---|---|
| 基本绝缘 | 1500V(工作电压 ≤ 250V 时) | 最常用值 |
| 基本绝缘 | 按表6公式计算(>250V 时) | 电压越高试验电压递增 |
| 附加绝缘 | 基本绝缘值 × 1.6 | 1500V → 2400V |
| 加强绝缘 | 基本绝缘值 × 2 | 1500V → 3000V |
| 双重绝缘 | 分两次独立测试(基本+附加) | 不合并测试 |
⚠️ 特别提醒:工作电压超过250V的医用设备,试验电压必须严格按GB 9706.1-2020表6公式计算,不可简单套用1500V。
这是医用电气设备区别于普通家电的核心差异。根据与患者接触的紧密程度,应用部分分为三类:
| 类型 | 接触程度 | 接地方式 | 耐压要求 | 典型设备 |
|---|---|---|---|---|
| B型 (Body) | 接触身体 不接触心脏 | 有保护接地 | 带电部分→应用部分 基本绝缘 1500V | X光机、CT机、病床 |
| BF型 (Body Floating) | 接触身体 不接触心脏 | 与地隔离 (Floating) | 带电部分→应用部分 加强绝缘 3000V | 超声诊断仪 心电图机 |
| CF型 (Cardiac Floating) | 直接接触心脏 防护最高 | 与地隔离 漏电流限值最严 | 带电部分→应用部分 加强绝缘 漏电流限值 10µA(AC) | 心脏起搏器 心内导管 |
GB 9706.1-2020 第8.8.3条:型式试验电压施加时间为 60秒。
型式试验用于设计定型验证。60秒的长时施加可以暴露绝缘材料中的气泡、裂纹、杂质等缺陷。
标准升压程序:
GB 9706.1-2020 第8.8.4条:例行试验时间可缩短至 1秒(采用升压程序时)。
出厂全检允许缩短时间,但必须满足:
⚡ 重要原则:例行试验时间缩短,但试验电压与型式试验完全相同,绝不能降低电压值。
| 对比项 | 型式试验(Type Test) | 例行试验(Routine Test) |
|---|---|---|
| 目的 | 设计验证 | 出厂全检 |
| 试验电压 | 规定值(如1500V/3000V) | 同左,不降低 |
| 试验时间 | 60 秒 | 可缩短至 1 秒 |
| 试验频次 | 首次定型+变更后 | 每台出厂必做 |
| 判定标准 | 无击穿 / 无闪络 | 无击穿 / 无闪络 |
GB 9706.1-2020 附录A(资料性)第8.8节提供了重要的原理说明:
指引一:试验电压的选择依据
试验电压的确定基于以下考虑:设备在正常使用时可能承受的瞬态过电压、设备内部可能产生的谐振过电压,以及绝缘材料随时间的性能退化。试验电压不应视为设备在正常工作条件下会承受的电压,而是代表绝缘在预期使用寿命内必须能够承受的应力。
指引二:试验电压的波形要求
试验电压应为50Hz或60Hz的正弦波,失真度不超过5%。对于直流试验电压,纹波系数不超过10%。
指引三:例行试验缩短时间的原理
例行试验中缩短试验时间的前提是:设备已经通过型式试验验证了绝缘结构的设计正确性。例行试验的目的是发现生产过程中的绝缘缺陷(如螺钉未拧紧导致的爬电距离不足、PCB焊接遗留物导致的绝缘污染等),而非重新验证绝缘设计。
引用来源:GB 9706.1-2020 附录A(资料性附录),第8.8节对应的指南说明部分
当考虑使用本部分描述的试验来做ME设备的例行试验(Routine Test)时,参见IEC/TR 62354中附录K(生产线试验)或见IEC 62353(周期性试验)。
引用来源:GB 9706.1-2020 第5.1节 注2
这个注释说明:GB 9706.1-2020 自身不直接规定例行试验的详细操作方法和时间,而是通过引用两个国际标准来指导:
| 引用标准 | 全称 / 对应国标 | 适用范围 | 核心规定 |
|---|---|---|---|
| IEC/TR 62354 附录K | IEC 60601-1 配套技术报告 | 生产线例行试验 (Production Line Test) | 快速升压程序,到达设定值后 ≥ 1秒,目的:发现工艺缺陷 |
| IEC 62353 | 医用电气设备周期性测试 中国对应:YY/T 0841 | 在用设备定期检测 (Recurrent Test) | 接受1秒耐压测试,快速评估绝缘完整性 |
为什么1秒足够暴露制造缺陷?
从绝缘失效物理原理看:PCB焊接残留物、螺钉未拧紧造成电气间隙不足、导线夹伤等制造缺陷,在施加高电压后毫秒级内即发生击穿。而型式试验60秒的目的是发现延迟性击穿——绝缘材料内部气隙或杂质需在高压持续作用下逐步发展才能形成贯穿通道。两者目的不同,共同构成"型式60秒 + 例行1秒"的国际通行体系。
GB 9706.1-2020 附录B推荐的测试顺序(按先后):
| 顺序 | 测试项目 | 说明 |
|---|---|---|
| 1 | 外观检查 | 标记、标识、文件 |
| 2 | 保护接地阻抗测试 | 先确认接地可靠 |
| 3 | 耐压测试(绝缘强度) | ← 第三步,核心测试 |
| 4 | 绝缘电阻测试 | —— |
| 5 | 泄漏电流测试 | 验证耐压后绝缘仍完好 |
| 6 | 功能测试 | —— |
先做耐压再做泄漏的原因:耐压试验的高电压可能对绝缘造成应力,需在其后验证绝缘完好性。
GB 9706.1-2020 附录J(资料性)「绝缘路径考察(见8.5.1)」是连接「产品实物」和「标准表格」的桥梁——它用图示方式列举了ME设备所有需要考察的绝缘路径。
| 图号 | 标题 | 核心绝缘路径 | 防护标识 | 适用场景 |
|---|---|---|---|---|
| J.1 | 绝缘示例1 | 网电源→外壳(含PE) | 1 MOOP | I类设备,外壳接地基本绝缘 |
| J.2 | 绝缘示例2 | 网电源→外壳(无PE) | 2 MOOP | II类设备,2重防护 |
| J.3 | 绝缘示例3 | 基本绝缘+辅助绝缘 | 基本绝缘 | 基础绝缘结构 |

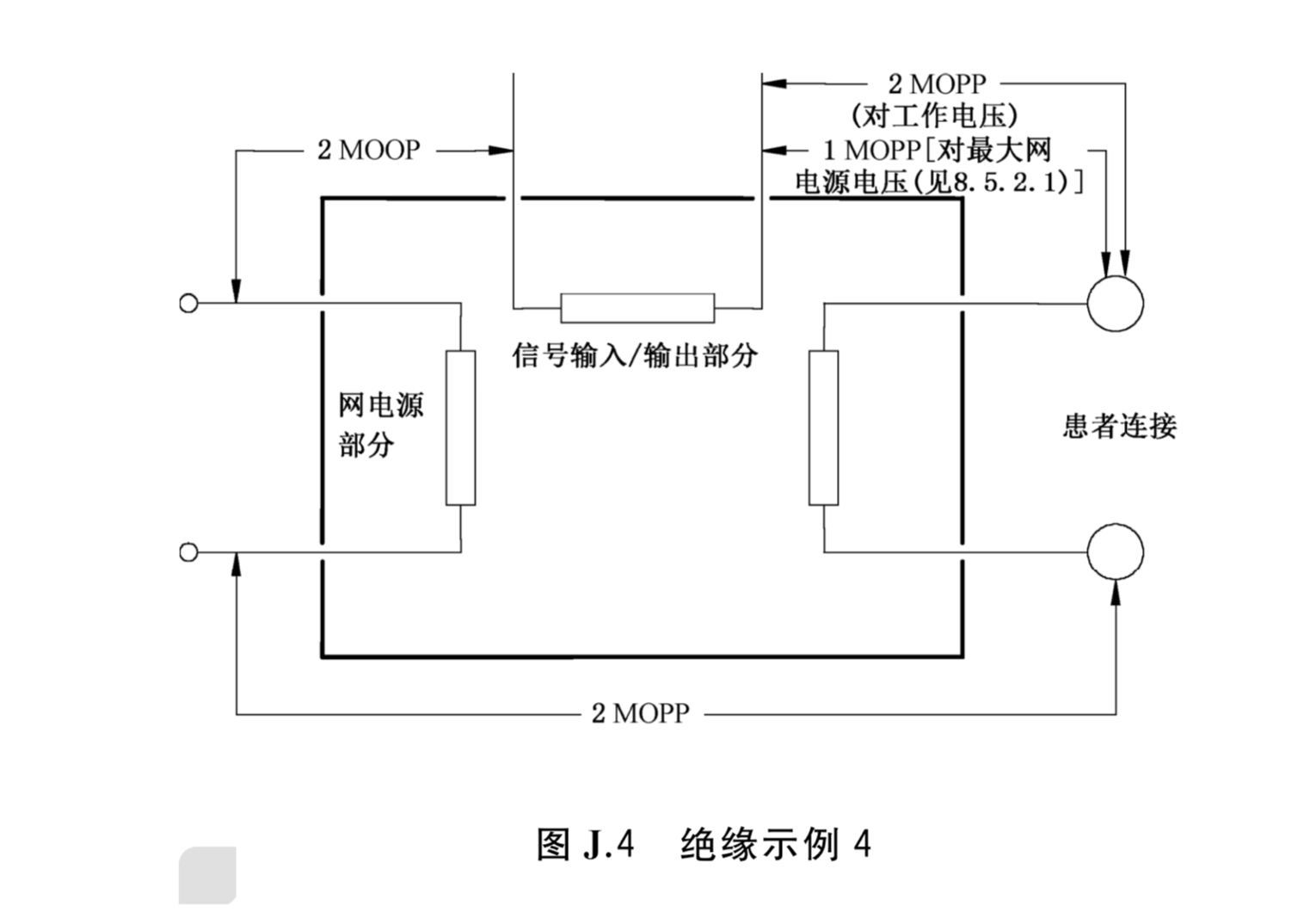

| J.4 | 绝缘示例4 | 网电源→患者:1 MOPP 网电源→SIP/SOP:2 MOOP SIP/SOP→患者:2 MOPP | 2 MOOP/1 MOPP/2 MOPP | 含信号I/O的设备,需评估多条路径 |
| J.5 | 绝缘示例5 | 网电源→患者:2 MOPP 次级电路→患者:2 MOPP | 2 MOPP | BF/CF型加强防护,含次级电路 |
| J.6 | 绝缘示例6 | 浮地电路→患者连接 | 2 MOPP | BF/CF浮地2重防护 |
| J.7 | 绝缘示例7 | 浮地电路→患者连接 | 1 MOPP | BF/CF浮地1重防护 |
⚠️ 第一个动作:翻开附录J,找到与你的设备类型最接近的示例图,画出实际产品中的每条绝缘路径。
画出绝缘路径后,第二步是确定每条路径的防护类型:
| 防护类型 | 缩写 | 保护对象 | 层级 |
|---|---|---|---|
| 对操作者的防护措施 | MOOP | 操作者 / 旁观者 | 1MOOP / 2MOOP |
| 对患者的防护措施 | MOPP | 患者 | 1MOPP / 2MOPP |
判定规则:
表6「固体绝缘的电介质强度试验电压」是确定耐压值的核心索引表:
| 工作电压峰值范围 | 一重 MOOP | 两重 MOOP | 一重 MOPP | 两重 MOPP |
|---|---|---|---|---|
| U ≤ 42.4 Vp | 1000V | 2000V | 1500V | 3000V |
| 42.4 < U ≤ 71 Vp | 1000V | 2000V | 1500V | 3000V |
| 71 < U ≤ 184 Vp | 1000V | 2000V | 1500V | 3000V |
| 184 < U ≤ 212 Vp | 1500V | 3000V | 1500V | 3000V |
| 212 < U ≤ 354 Vp | 1500V | 3000V | 1500V | 4000V |
| 354 < U ≤ 848 Vp | 见表7 | 3000V | √2U+1000 | √2U+1500 |
▲ 截取 ≤ 354Vp 部分,与大多数医用设备相关
查表方法:① 确定工作电压峰值 → 找行 → ② 确定防护类型(MOOP/MOPP)和层级 → 找列 → ③ 行列交叉即试验电压。例如 340Vp + 2MOPP = 4000V,而同电压仅 2MOOP 则 3000V——MOPP比MOOP更严格。
确定绝缘路径后,对照附录E选择对应的泄漏电流测试配置:
| 测试项目 | 附录E图号 | 标准条款 |
|---|---|---|
| 对地漏电流 | 图13 | 8.7.4.2 |
| 外壳漏电流 / 接触电流 | 图14 | 8.7.4.2 |
| 患者漏电流(带电部分经患者入地) | 图15 | 8.7.4.3 |
| 患者漏电流(F型应用部分外加电压) | 图16 | 8.7.4.3 |
| 患者漏电流(含 SIP/SOP 加压) | 图17 | 8.7.4.3 |
| 患者漏电流(未保护接地 B/BF型) | 图18 | 8.7.4.3 |
| 患者辅助电流 | 图19 | 8.7.4.4 |
操作流程:确定附录J配置 → 确定泄漏电流类型 → 找附录E图号 → 按图接线测试。
以下以一台典型BF型多参数监护仪为例,展示从拿到产品到确定所有耐压测试参数的完整过程。
| 项目 | 参数 |
|---|---|
| 产品类型 | 多参数监护仪(医用电气设备) |
| 供电电压 | AC 240V / 50-60Hz(出口型) |
| 设备类别 | I类设备(有保护接地) |
| 应用部分类型 | BF型(Floating) — 心电导联 / 血氧探头 |
| 人机交互接口 | 显示屏接口(内部 12V DC)、USB口、网口 |
| 电源侧工作电压 | 240V AC,峰值 Vpk = 240 × 1.414 ≈ 340Vp |
| 信号侧工作电压 | 12V DC,纹波 <10%,按第3.60条取 12V DC |
| 电压源 | 类型 | 标称值 | 峰值(查表6用) | 对应电路 |
|---|---|---|---|---|
| 网电源 | 交流正弦波 | 240V AC | 340Vp | 电源 L/N 输入端 |
| 次级电路 | 直流(纹波<10%) | 60V DC | 60V DC | 内部隔离电源输出 |
| 信号电路 | 直流(纹波<10%) | 12V DC | 12V DC | 显示屏/USB/网口 |
| 患者连接(心电) | 直流微弱信号 | ≈ 0.01V DC | ≈ 0V(忽略) | 患者端生物电信号 |
| 电压类型 | 取值规则 | 引用条款 |
|---|---|---|
| 交流正弦波 | 取峰值 Vpk = Vrms × √2 | 第3.60条、第8.8.3条表6 |
| 直流(纹波 ≤ 均值10%) | 取直流平均值 | 第3.60条注 |
| 直流(纹波 > 均值10%) | 取峰值电压 | 第3.60条注 |
| 绝缘路径工作电压 | 取绝缘两侧之间峰值电压差 | 第8.8.3条 |
▲ 监护仪绝缘路径分析示意图 — 路径A/B/C/D四条路径
监护仪含电源部分、显示屏接口、心电导联(BF型)、网络/USB接口,需考虑以下8条绝缘路径:
| 路径 | 描述 | 防护等级 | 绝缘类型 | 工作电压峰值 | 试验电压 | 附录J图 |
|---|---|---|---|---|---|---|
| A | 网电源 L/N → 外壳(PE接地) | 1MOOP | 基本绝缘 | 340Vp | 1500V AC | J.1 |
| B | 网电源 L/N → 外壳(非接地) | 2MOOP | 加强绝缘 | 340Vp | 3000V AC | J.2 |
| C | 网电源 L/N → 应用部分(心电导联) | 2MOPP | 加强绝缘 | 340Vp | 4000V AC | J.4 |
| D | 网电源 L/N → 信号电路(显示屏/USB) | 2MOOP | 加强绝缘 | 340Vp | 4000V AC | J.4 |
| E | 应用部分 → 信号电路 | 取较大值 | — | 比较①340Vp→1500V ②12Vp→1000V | 1500V AC | J.4 |
| F | 次级电路 → 外壳(PE接地) | 1MOOP | 基本绝缘 | 60V DC | 651V | J.1 |
| G | 次级电路 → 外壳(非接地) | 2MOOP | 加强绝缘 | 60V DC | 1041V | J.2 |
| H | 次级电路 → 患者连接 | 2MOPP | 加强绝缘 | 60V DC | 3000V AC | J.5 |
💡 路径E取较大值逻辑:路径E跨接电源侧(240V AC)和信号侧(12V DC),按第3.60条取两侧峰值电压差,电源侧340Vp占主导。因此按网电源侧1MOPP → 340Vp → 表6网电源行 → 1500V。与患者-信号侧12Vp的2MOPP→1000V比较,取较大值1500V。
| 额外路径 | 是否需要 | 原因 |
|---|---|---|
| SIP/SOP 与应用部分之间 | ✅ 需要 | USB/网口信号线与患者导联之间需验证绝缘 |
| 不同患者连接端之间 | ✅ 需要 | 心电多导联间有电位差,需测患者辅助电流(图19) |
| 功能接地与保护接地之间 | 按需 | 如有功能接地端子则需增加 |
| 网口/显示屏外壳与地之间 | ✅ 需要 | 网口可能引入外部过电压 |
| 路径 | 对照附录J图 | 对应的测试项目 |
|---|---|---|
| A(电源→外壳) | 图J.1 基本绝缘路径 | 8.8.3节耐压测试 |
| B(电源→应用部分) | 图J.3 F型应用部分隔离路径 | 耐压测试 + 泄漏电流图16 |
| C(应用部分→外壳) | 图J.2 应用部分对外壳绝缘 | 8.8.3节耐压测试 |
| D(电源→SIP/SOP) | 图J.1(SIP/SOP视为可触及) | 8.8.3节耐压测试 + 泄漏电流图17 |
| 防护等级 | MOOP要求 | MOPP要求 |
|---|---|---|
| 一重(1×) | 基本绝缘 + 保护接地 | 基本绝缘 + 保护接地 |
| 两重(2×) | 双重绝缘或加强绝缘 | 双重绝缘或加强绝缘 |
提醒:双重绝缘需分别测基本和附加绝缘,加强绝缘则一次施加。
📋 实操六步法总结(适用于任何医用电气设备)
第1步:确定设备分类 → I类还是II类?B型/BF型/CF型?
第2步:打开附录J → 找到对应的绝缘路径图,画出产品路径
第3步:确定工作电压 → 测量或计算每条路径的峰值电压
第4步:判断防护等级 → MOOP还是MOPP?一重还是两重?
第5步:查表6 → 根据绝缘类型+工作电压得到试验电压
第6步:确认测试时间 → 型式试验60秒 / 例行试验1秒
取决于三件事:① 设备的工作电压(≤250V时基本绝缘1500V);② 绝缘类型——注意MOPP和MOOP的表6对应值不同,不可简单套用倍数关系;③ 应用部分类型——BF/CF型应用部分到电源的绝缘按MOPP查表6,通常为4000V。建议先查设备铭牌工作电压,再对照GB 9706.1-2020表6确定。
判定标准完全一样——无击穿、无闪络。差异在于施加时间的目的:型式试验60秒可暴露延迟性击穿(常见于含气隙的绝缘材料),例行试验1秒主要用于发现制造缺陷(如焊接毛刺、残留锡渣导致的短路)。
需要。医用电气设备的泄漏电流限值极低(CF型仅10µA),耐压测试时直接使用市电可能触发工厂配电跳闸。隔离变频电源可隔离测试回路与工厂电网,同时自动调压至1.06倍额定电压值。建议配套3kVA以上的隔离变频电源。
将所有患者连接端子短接在一起作为公共端,再与带电部分/外壳之间施加试验电压。对于CF型应用部分,还需测试不同患者连接端之间的绝缘。
耐压测试的判定标准是「无击穿、无闪络」——不是看泄漏电流值。但如泄漏电流突然增大(超过设定的报警阈值),可能预示绝缘存在局部击穿。建议先检查测试夹是否接触良好,再检查设备内部是否有导电异物或绝缘污染。排除外部因素后如仍超标,表明绝缘已受损。
