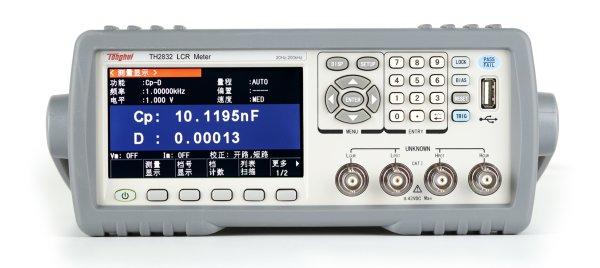

▲ 同惠TH2832精密LCR数字电桥 — 200kHz主力机型

一、LCR电桥测什么？为什么不能用万用表替代？

很多工程师在测电容、电感时习惯用万用表的电容档或L档——这就像用卷尺去量一张纸的厚度，测是测了，但不准。普通万用表测电容/电感通常只在单一频率下读取一个值（常见1kHz或100Hz），它无法告诉你这颗电容在100kHz下的阻抗、这只电感的Q值在2MHz会掉到多少、这颗MLCC在加10V DC偏置后容值还剩几成。

LCR数字电桥的本质是一个“频率可编程的精密阻抗分析仪”。它能在用户设定的频率、电压、DC偏置条件下，精确测量元器件的阻抗参数：电感（Ls/Lp）、电容（Cs/Cp）、电阻（Rs/Rp）、损耗因数（D）、品质因数（Q）、阻抗模值（|Z|）、相位角（θ）等。一台专业LCR电桥的基本精度可达0.05%，全参数综合测量范围覆盖0.01fF~1F的电容、0.01nH~数万H的电感。

常州同惠电子（北交所920509）是国内LCR电桥领域的标杆企业，在精密阻抗测量领域有超过30年的技术积累。从入门级TH2830到旗舰级TH2840B，频率覆盖100kHz~2MHz，为不同层次的元器件测试需求提供了完整的解决方案。本文旨在帮助工程师根据实际测试需求，在同惠四大主力型号中做出准确选择。

二、选型第一关：频率 — 这决定了你能测什么

LCR电桥的频率范围不是越大越好，而是要看你的被测元器件在什么频率下工作——或者更本质地说，你需要在什么频率下验证它的特性。以下是不同频率段对应的典型测试场景：

关键认知：电容/电感不是理想器件——它们的容值/感量随频率、电压、温度而变化。如果被测器件实际工作频率是100kHz，但你在1kHz下测量它的"标称值"，那么测出来的值和它在实际电路中的表现可能有显著差异。这就是为什么需要根据应用场景选择合适的测量频率。

三、同惠LCR数字电桥全系列速查

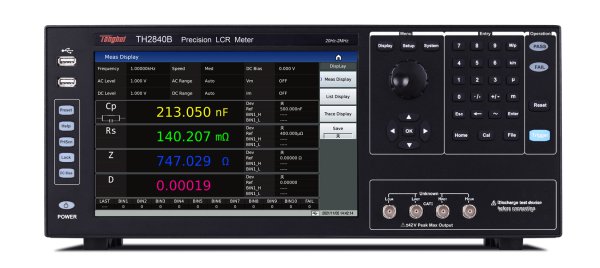

▲ 同惠TH2840B旗舰级LCR数字电桥 — 2MHz/四参数同时显示/彩色触摸屏

四、四大典型测试场景深度解析

场景一：电子制造产线来料检验 — TH2830

在电子制造企业的IQC（来料质量控制）环节，LCR电桥每天需要应对数百甚至数千颗元器件的快速检测。核心需求是：操作简单、测试快速、判别人性化。

• 测试对象：贴片电容（MLCC）、电解电容、贴片电感、色环电感、电阻器等常规元器件。
• 典型测量参数：Cs-D（容值-损耗）、Ls-Q（感量-品质因数），通常选取器件规格书标定的测试频率（如MLCC常用1kHz或100kHz）。
• 判别功能：TH2830内置比较器，可预设上下限容差（如±5%），测试后直接显示PASS/FAIL，操作员无需读取具体数值即可快速判断。
• 为什么TH2830就够了：来料检测90%的元器件工作频率在100kHz以下，TH2830的20Hz-100kHz完全覆盖，且成本最优。

场景二：研发实验室 — TH2832 主力选型

研发工程师面对的元器件种类更多、测试需求更灵活。同一颗电感，既要在1kHz下测感量验证产线一致性，又要在100kHz下测Q值评估高频损耗。TH2832的200kHz频率上限恰好覆盖了绝大多数开关电源（工作频率通常在65kHz~200kHz区段）的磁性器件验证需求。

• DCR直流电阻测量：TH2832内置DCR测量功能，可在不切换仪器的情况下同时获得电感的交流感量和直流电阻。对于开关电源变压器，DCR值直接影响铜损效率——如果批次间DCR波动大，意味着绕线张力不一致，有可靠性隐患。
• 列表扫描：可编程多个频率点（如100Hz、1kHz、10kHz、100kHz、200kHz），自动扫频并绘制Ls-f曲线或Q-f曲线，直观显示电感的频率特性。
• 外部DC偏置扩展：功率电感的测试需要叠加直流偏置模拟实际工况（如PFC电感在额定电流下的感量衰减），TH2832支持外部DC偏置源扩展，最大可加120A偏置电流。

场景三：磁性材料特性分析 — TH2838 高频扫描

磁性材料（铁氧体、纳米晶、非晶、磁粉芯）的性能随频率和磁化状态而变化。对于磁性器件工程师和材料研究人员，仅测单一频率下的感量和Q值远远不够——需要了解材料在整个频率范围内的行为。

• μ′-f 和 μ″-f 曲线测量：复磁导率μ = μ′ - jμ″，其中实部μ′代表材料的储能能力（对应感量），虚部μ″代表损耗。理想的磁性材料在低频段μ′应平坦、μ″应较低；当频率升高到截止频率时，μ′急剧下降、μ″出现峰值。TH2838的频率扫描范围20Hz~2MHz直接覆盖了从工频铁氧体（MnZn）到高频铁氧体（NiZn）的全频段特性表征。
• DC偏置叠加的磁化曲线：磁性材料的磁导率随直流偏置磁场增加而下降——这就是“感量随电流增大而跌落”的物理根源。TH2838内置±40V/±100mA DC偏置源，可在扫频的同时叠加不同偏置电平，得到一族μ′-f曲线（0A偏置、1A偏置、5A偏置...），完整描述材料的“工作区”。
• 等效电路自动拟合：对于复杂的磁芯-绕组结构，TH2838提供5种等效电路模型（串联RL、并联RL、R//C//L、R-C-L串联等），自动拟合实测数据，帮助工程师从阻抗谱中提取物理参数。

场景四：半导体器件CV特性分析 — TH2840B 旗舰

MOS电容的结构截面：金属栅→SiO₂氧化层→硅衬底。这是一个“金属-绝缘体-半导体（MIS）”电容。当栅极电压（Vg）从负值扫到正值时，硅表面依次经历积累区→耗尽区→反型层三个物理状态，每个状态下的电容值截然不同。CV特性测量是半导体工艺监控和器件物理研究的基础手段。

• C-V曲线测量：MOS电容的C-V特性是判断氧化层质量、衬底掺杂浓度、界面态密度的核心依据。理想MOS在积累区的电容等于氧化层电容Cox，耗尽区电容下降，反型后低频回到Cox但高频维持耗尽最小值。TH2840B的2MHz频率范围内可做多频C-V测量——低频C-V（10kHz）反映全部界面态响应，高频C-V（1MHz）“冻结”界面态，二者差值直接关联界面态密度Dit。
• 四参数同时显示：在CV分析中，工程师通常需要同时观察Cp-D和Cs-Rs两组参数——前者看电容和损耗，后者看等效串联参数。TH2840B支持四参数（如Cp-D-Lp-Q）同时显示和记录，无需切换页面。
• GaN/SiC宽禁带器件的特殊需求：宽禁带半导体（GaN HEMT、SiC MOSFET）的栅极界面特性对高频CV测量提出了更高要求——在1MHz以上频率才能准确区分“真实界面态”和“栅极边缘寄生”。TH2840B的2MHz上限为此类高频CV测试提供了足够的频率裕度。

五、LCR电桥选型避坑指南

误区一：只看精度，不看频率

LCR电桥的0.05%基本精度听起来都一样，但精度是在参考条件下（通常是1kHz、1V）标定的。在2MHz/5mV等极端条件下，实际精度会降低。如果高频测量是核心需求，需要关注全频段精度曲线而不仅是标称精度。同惠TH2838/TH2840B采用自动平衡电桥原理，在全频段（20Hz~2MHz）内保持稳定精度。

误区二：忽视DC偏置对MLCC容值的影响

这是电子工程师最容易踩的坑之一。二类陶瓷电容（X7R、X5R、Y5V等）的容值随直流偏置电压的升高而大幅下降——典型X7R的0603/1μF电容在加10V DC偏置后，容值可能只剩标称值的30%~40%。如果你用不带DC偏置功能的普通电桥在0V偏置下测试，测出来的1μF在电路中实际有效容值可能只有0.3μF，导致电源纹波超标或环路不稳定。

对策：测MLCC一定要用带DC偏置功能的LCR电桥，且偏置电压要能覆盖电路实际工作电压。TH2832内置±5V偏置可满足低压电路（3.3V/5V）的测试需求；TH2838/TH2840B内置±40V偏置可直接测到48V以下总线的DC-DC输入/输出电容。

误区三：混淆串联等效和并联等效

LCR电桥给出两个电容值：Cs（串联等效电容）和Cp（并联等效电容）。它们代表同一个物理器件的两种等效模型，差异来自器件的损耗（D值）：

• 低损耗器件（D < 0.01，如C0G/NP0陶瓷电容、薄膜电容）：Cs ≈ Cp，选哪个差别不大。
• 高损耗器件（D > 0.1，如电解电容、Y5V电容）：Cs和Cp差异显著。通常小容值用并联等效（Cp），大容值/电解电容用串联等效（Cs）。

关键原则：选和你的应用一致的等效电路——如果你在仿真软件中用的是并联等效模型，测量时就该取Cp值；如果用的是串联模型，就取Cs值。

误区四：忽略测量夹具和线缆的影响

在高频（>100kHz）和低阻抗（<1Ω）测量中，测试夹具和连接线缆引入的残余阻抗（残感约10~50nH、残容约0.1~0.5pF）会显著影响测量结果。专业做法：

• 使用四端对（4-Terminal Pair）Kelvin连接方式，将电流路径和电压检测路径分离，消除电缆串联阻抗的影响。
• 每次更换夹具后执行开路/短路校准（OPEN/SHORT Correction），消除夹具残差。
• 同惠提供多种专用测试夹具：SMD贴片夹具、轴向引线夹具、四端Kelvin夹、SMD镊子夹具等。
• 极端场景：测量nH级小电感或mΩ级电阻时，即使校准后也要注意——被测件引脚长度的微小差异（1mm≈1nH）就足以改变测量结果。
