一、新能源汽车热管理 — 千亿赛道背后的测试需求

新能源汽车热管理系统是整车中仅次于三电（电池、电机、电控）的第四大核心系统，单车价值量约5300~6400元，是传统燃油车的两倍。热管理Tier1企业——埃泰斯、空调国际、三花智控、安徽中鼎、银轮股份、奥特佳、松芝股份等——每年向主机厂交付数以百万计的电动压缩机、电子水泵、PTC加热器、电子膨胀阀、四通/八通阀、热管理控制器（TMS-ECU）等核心组件。

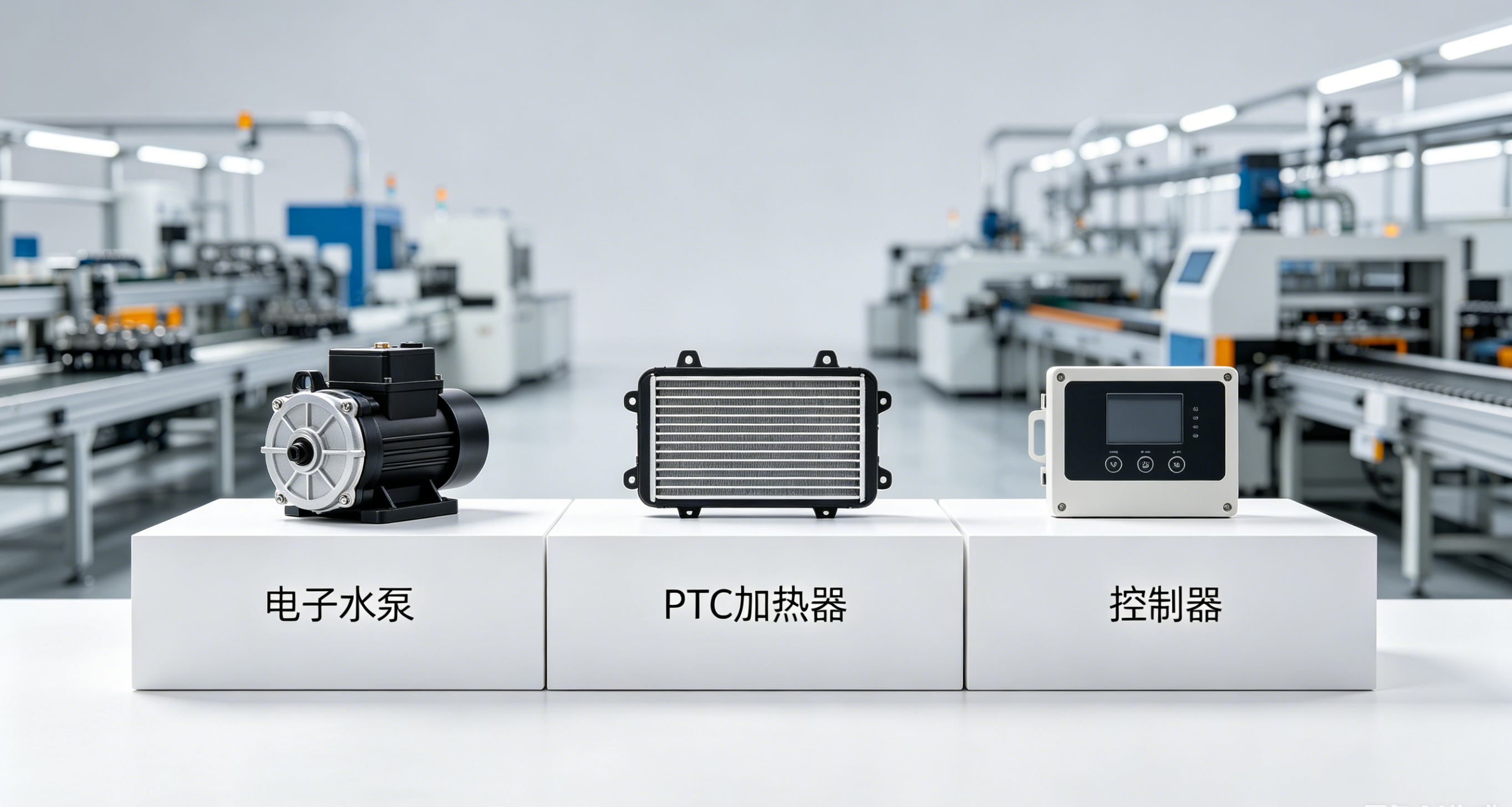

▲ 汽车电子热管理产品示意图

这些组件的产线出厂测试通常划分为三个独立工位：安规测试站 → 供电/老化站 → 电检/功能验证站。所有工位的测试数据通过LAN统一上传到MES系统，实现一物一码的全程质量追溯。 本文以热管理行业典型的三工位产线架构为例，提供每工位的仪器推荐和系统集成方案。

二、热管理产线三工位架构总览

工位	测试内容	被测对象	推荐仪器	数据上传
工位1 安规站	交流耐压/直流耐压/绝缘电阻/接地导通/泄漏电流	所有组件（压缩机/水泵/PTC/阀/控制器）	HEX304/HEX305 多通道安规综合分析仪	条码→LAN→MES，Pass/Fail结果
工位2 供电/老化站	额定/极限电压供电、变频供电（交流组件）、高压直流供电（800V平台）、老化跑机	压缩机/PTC（交流或直流） 水泵/阀（低压直流）	CYVF/CYPA交流变频电源 CYHC/CYBD高压直流电源 CYUD直流稳压电源	LAN→MES，电压/电流/功率实时
工位3 电检/功能站	CAN/LIN通讯测试、运行电流/功率/转速、传感器信号验证、保护功能验证、逻辑功能测试	热管理控制器TMS-ECU 压缩机总成/水泵总成	DAQ数据采集器 + CY330E功率分析仪 + CAN卡	全参数（电压/电流/温度/CAN帧）→工控机汇总→MES

三、工位1 — 安规测试站

3.1 测试项目和标准

热管理组件的安规测试依据GB/T 18384（电动汽车安全要求）和主机厂企业标准，核心测试项目：

测试项	交流组件（压缩机/PTC/风机）	直流高压组件（800V压缩机/控制器）	低压组件（12V水泵/阀）
交流耐压	AC 1500V/60s（带电体→外壳）	AC 2500V/60s	AC 500V/60s
直流耐压	DC 2121V/60s	DC 3500V/60s（800V平台）	DC 700V/60s
绝缘电阻	>100MΩ @500VDC	>100MΩ @1000VDC	>20MΩ @500VDC
接地导通	<100mΩ @25A（I类器具）	<100mΩ @25A	—（Ⅱ类/Ⅲ类结构）

3.2 推荐仪器：HEX304 多通道安规综合分析仪

为什么选多通道？ 电动压缩机的安规测试需要同时测多个绝缘点（电机绕组→外壳、控制器高压端→外壳、低压端→高压端等3~4个测点）。传统单通道安规仪需人工换线重测，HEX304的多通道并行测试一次接线完成全部测点，节拍从120秒/件压缩至约35秒/件。

参数	说明
测试功能	交/直流耐压+绝缘电阻+接地导通+泄漏电流+功率测试，五合一
多通道能力	8通道扫描/并行耐压，一次接线覆盖全部测点
耐压输出	AC 5kV/100mA，DC 6kV/20mA，覆盖800V平台高压组件
绝缘电阻	DC 250~1000V，最高50GΩ
接地导通	最大40A AC，分辨率0.1mΩ
数据接口	LAN/RS232/USB，全SCPI支持
MES对接	条码枪扫描→自动加载测试程序→Pass/Fail自动上传

工作流程： 操作员扫码→HEX304自动调取该型号程序→一键完成全部测点→结果上传MES→合格流入下一工位，不合格自动锁止报警。

四、工位2 — 供电/老化站

4.1 不同组件的供电需求速查

被测组件	供电类型	典型参数	推荐电源	选型要点
电动压缩机（交流型）	三相交流变频	AC 380V/50~200Hz，3~15kVA	CYVF三相变频电源	模拟车载逆变器变频，V/f验证全转速段
电动压缩机（直流800V型）	高压直流	DC 400~800V，3~20kW	CYHC/CYBD高压直流电源	模拟动力电池输出，800V全覆盖
PTC电加热器	交流或直流	AC 220/380V或DC 400~800V，2~10kW	CYVF（交流型）/CYBD（直流型）	PTC冷态电阻极低，启动冲击大，预留2~3倍余量
电子水泵/油泵	低压直流	DC 12V/24V，20~200W	CYUD直流稳压电源	多通道独立输出，一工位供多台
TMS-ECU控制器	低压直流+CAN唤醒	DC 12V/24V，<50W	CYUD精密直流电源	低纹波，模拟KL15/KL30上电时序

4.2 供电工位设计要点

• 混线生产策略：如果产线同时生产交流和直流组件，工控机预置两套供电程序，扫码自动切换——无需人工换电源
• 老化模式：电源需支持长时稳定运行+定时自动断电，配合PLC控制老化节拍
• 数据联动：供电电压/电流/功率通过LAN上传MES，与工位1安规数据在同一个条码下关联

五、工位3 — 电检/功能验证站

5.1 核心测试内容

测试类别	具体内容	所需仪器
CAN/LIN通讯	发送标准CAN帧（转速/模式/诊断），验证控制器应答；检查报文ID/周期/DLC是否符合DBC定义	CAN卡 + 上位机软件（CANoe/VSPY/LabVIEW）
运行电流/功率	额定工况下测量工作电流、功率、功率因数；压缩机三相不平衡度	CY330E功率分析仪 或 DAQ+电流钳
转速/流量验证	CAN指令发目标转速，传感器验证实际值是否在公差内	DAQ（频率/周期测量）+ 转速/流量传感器
传感器信号	NTC温度传感器阻值、压力传感器电压、Hall位置信号正确性	DAQ（多通道电阻/电压同步采集）
保护功能	过流/过温/欠压/堵转保护是否正常触发并上报CAN故障码	CAN卡（监听故障帧）+ 可编程电源

5.2 推荐配置：汉泰DAQ4080A + CY330E + CAN卡

• DAQ4080A（360通道）：集中采集全部模拟信号（电压/电流/温度/压力/频率），450ch/s扫描速率确保一轮采集在1秒内完成
• CY330E功率分析仪：对压缩机/PTC等大功率组件做精确功率/功率因数/三相不平衡分析（0.1%精度）
• CAN卡（集成商按需选配Kvaser/Vector/PCAN等）：与组件控制器进行CAN/LIN通讯，发送指令并读取状态反馈

数据汇聚逻辑： DAQ和CY330E通过LAN上传到工控机，CAN卡通过USB上传，工控机上的测试软件（LabVIEW/C#平台）将全部数据按时间戳对齐后，以统一JSON/CSV格式写入MES数据库。每个条码对应的完整测试报告包含：CAN通讯日志 + 运行电流/功率曲线 + 传感器数值 + 保护功能触发记录 + Pass/Fail判定。

六、MES数据整合 — 三工位一站追溯

热管理产线通常由系统集成商负责整体MES平台搭建，我方作为设备供应商提供各工位仪器的硬件+通讯协议支持。以下是典型的MES整合拓扑：

工位	仪器	通讯	上传数据
安规站	HEX304	LAN（SCPI）	耐压值/绝缘值/接地值/泄漏值 + Pass/Fail
供电站	CYVF/CYHC/CYUD	LAN（SCPI）	输出电压/电流/功率/频率（实时曲线）
电检站	DAQ + CY330E + CAN卡	LAN + USB	CAN帧/运行功率/温度/转速/判定

我方交付范围： 全部仪器硬件 + SCPI编程手册 + Python/LabVIEW示例代码 + 现场/远程联调支持。集成商负责工控机软件+MES平台，我方配合完成仪器→工控机的通讯调试和数据格式对接。

七、按组件推荐配置速查

被测组件	工位1 安规	工位2 供电	工位3 电检
电动压缩机总成（交流变频型）	HEX304：AC 2kV耐压+绝缘+接地	CYVF三相变频电源：380V/50~200Hz/10~15kVA	CY330E功率分析+CAN卡+DAQ温压
电动压缩机总成（直流800V型）	HEX304：DC 3.5kV耐压+绝缘+接地	CYHC高压直流电源：800V/20A/16kW	CY330E功率分析+CAN卡+DAQ温压
PTC电加热器	HEX304：AC/DC耐压+绝缘	CYVF（交流型）/CYBD（直流型）	DAQ多通道温度采集+功率分析仪
电子水泵/油泵	HEX304：AC 500V耐压+绝缘	CYUD直流电源：12V/24V精密供电	DAQ电流+转速+CAN/LIN通讯
电子膨胀阀/水阀	HEX304：低压耐压+绝缘	CYUD 12V供电	DAQ步进驱动电流+CAN/LIN+传感器
TMS-ECU控制器	HEX304：低压耐压+绝缘	CYUD 12V/24V（KL15/KL30时序）	CAN卡全节点通讯+DAQ模拟负载+I/O测试

八、常见问题（FAQ）
