关于本文方案
本方案由苏州朝赢电子科技根据多年行业服务经验原创撰写。我们不仅提供设备销售，更提供选型评估、方案定制、现场调试、售后技术支持的全流程服务。同样产品，我们能帮您匹配最合适的型号、避免踩坑、对接测试系统、优化测试效率。有方案需求欢迎直接联系我们。
▲ 实验室/产线测试场景示意
变频交流电源（又称可编程交流电源/变频稳压电源）是电子实验室、产线测试站、航空地勤中最基础的供电设备之一。然而很多工程师对它的选型标准停留在"能输出220V就行"，忽视了频率精度、波形失真、负载适应性、程控接口等真正影响测试效率和数据可靠性的关键参数。
选择变频电源的本质是选择一个"比市电更可控、更干净、更灵活"的交流供电环境。 市电存在电压波动（±10%常见）、频率固定（50Hz）、谐波含量高（特别在工业厂区）、无意外的瞬态跌落和浪涌——这些问题在研发验证和合规测试中严重干扰测试结论。一台合格的变频电源应做到：输出电压0~300V连续可调、频率40~500Hz可编程、THD < 1%、瞬态响应 < 1ms。

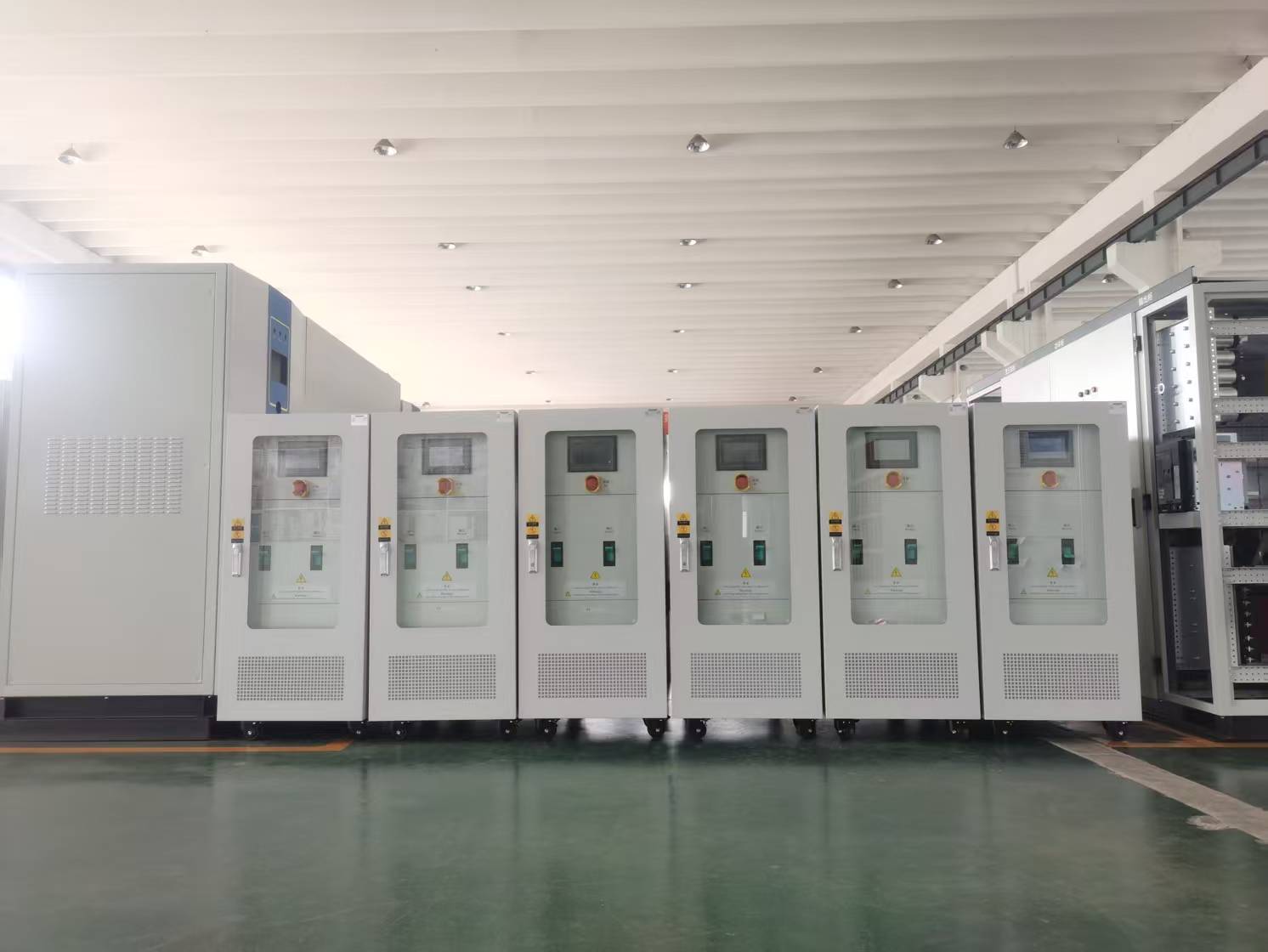

▲ 变频稳压电源
变频电源的标称功率以 VA（视在功率）为单位。选型时一般按负载实际功率×1.5~2倍取余量。容性/感性负载（如开关电源、电机）的启动浪涌电流可达额定电流的3~8倍，选型不足会导致电源频繁保护或输出波形畸变。如果是多工位共用一台电源，需计算所有工位同时全载的总功率并留余量。
标准需求（50/60Hz切换）几乎所有变频电源都能满足。但如果涉及以下场景，频率范围是关键：
THD（总谐波失真）是衡量交流电源输出"干净程度"的核心指标。优质变频电源的 THD < 1%（线性负载），普通型号 < 2%。在以下场景中 THD 要求更高：
变频电源的负载适应性决定了它在不同负载类型下（阻性、容性、感性、非线性）能否保持波形稳定。关键指标包括：
| 系列 | 品牌 | 功率范围 | 频率范围 | 输出模式 | 核心亮点 | 推荐场景 |
|---|---|---|---|---|---|---|
| CYVF | 朝赢 | 500VA~100kVA | 45~65Hz | 单相/三相 | 变频稳压一体，0.5%稳压精度，THD<1%，RS232/485程控 | 产线变频稳压供电 / 出口产品多电压验证 |
| AN61 | 艾诺 | 500VA~30kVA | 15~1200Hz | 单相/三相 | 宽频范围覆盖航空400Hz，任意波形编辑，LIST编程 | 航空机载设备测试 / 研发实验室 / 电机变频测试 |
| ANGS | 艾诺 | 3kVA~90kVA | 15~1200Hz | 三相 | 三相独立可调（每相电压/相位独立设定），谐波合成功能 | 三相不平衡测试 / 逆变器并网/孤岛测试 / 新能源产品认证 |
| ANFP | 艾诺 | 500VA~30kVA | 45~500Hz | 单相 | ±0.1%频率精度，THD<0.5%，触摸屏操作，可编程任意波形 | 精密仪表校准 / 研发实验室高精度供电 |
| ANFH系列 | 艾诺 | 500VA~5kVA | 45~500Hz | 单相 | 高性价比，数字显示，操作简洁，短路过载保护完善 | 小家电研发测试 / 教育实验室 / 手机充电器产线 |
以上为基础变频/交流电源系列。如需可回馈电网模拟功能（模拟电压暂降、频率偏移、谐波注入等电网异常工况），请参考我们的电网模拟电源CYGM/ANBGS/ANRGS系列。
推荐型号：AN61系列（15~1200Hz宽频）
军用/民用航空器机载设备统一使用 400Hz/115V 三相交流供电体系。维修站、零部件供应商在测试机载电源模块、航电设备、照明系统时，需要一台能输出 400Hz 稳定交流电的变频电源。AN61系列的15~1200Hz宽频覆盖完整满足400Hz和360~800Hz变频需求。关键要求：频率精度±0.1%（MIL-STD-704 要求频率瞬变不超±0.5%），THD<1%（避免谐波干扰航电设备），输出具备三相独立调节能力以模拟机上不同相位的负载差异。
推荐型号：ANGS系列（三相独立可调）+ CYVF系列（大功率变频稳压）
电机测试需要模拟不同电网条件下的供电质量——比如三相电压不平衡（某相电压偏高/偏低）、频率偏移（49~51Hz）、谐波畸变等。ANGS系列的三相独立可调能力可以精确模拟这些工况。对于大功率电机（数十kW以上），CYVF系列提供最高100kVA的大功率变频稳压输出。配合功率分析仪，一套测试系统可以完成电机在额定工况/极限工况/故障工况下的全性能评估。
推荐型号：ANFP系列（±0.1%精度，45~500Hz）
出口产品的合规测试需要模拟目标市场的电网电压和频率组合——日本100V/50&60Hz、美国120V/60Hz、欧洲230V/50Hz、中国220V/50Hz、巴西127V/60Hz等。ANFP系列支持LIST编程模式，可以预设"多国电压-频率序列"，一键切换自动跑完所有测试项目。对于量大的出口产品（如LED驱动、手机充电器），这种自动化测试方式效率提升显著。
推荐型号：CYVF系列（500VA~100kVA，性价比高）
产线应用的核心诉求是：稳定、耐用、程控、性价比。CYVF系列支持RS232/485程控，可接入ATE系统实现自动电压调节和数据记录。0.5%稳压精度确保产线批量测试的一致性——同一批次产品在不同时段/不同工位测试时，供电条件完全一致，消除电源波动导致的误判。三相大功率版本适用于充电桩、UPS、变频器产线的满功率老化供电。
推荐型号：CYNP系列（局放量 < 5pC）
高压电力设备（GIS、变压器、电缆、互感器等）的出厂试验和型式试验需要进行局部放电测试——在高电压下检测设备内部是否存在局部放电缺陷。标准测试要求供电电源自身的局放量 < 5pC，否则电源产生的局放信号会被误判为试品的缺陷。CYNP系列无局放电源采用特殊的屏蔽和滤波设计，本底局放量 < 5pC，满足IEC 60270及GB/T 7354标准要求。
推荐型号：AN61/ANFP/ANGS（按需选择）
研发实验室的需求最灵活——今天测一个适配器在不同电压下的效率曲线，明天测一个逆变器的并网同步特性，后天测一个变压器的空载损耗。一台好的可编程交流电源就是工程师手中的"万能电网"。选型核心看三点：① 频率范围越宽越好（AN61的15~1200Hz最全面），② 程控接口齐全（LAN+USB+RS232+模拟量覆盖各种自动化场景），③ 支持任意波形编辑（可导入CSV波形文件模拟电网故障波形）。
变频器（VFD）是电机驱动装置，输出PWM方波而非纯正弦波，THD极高（>30%），不能给电子设备供电。变频电源是交流测试电源，输出纯正弦波，THD<1%，两者是完全不同的设备类别。
市电存在电压波动（±10%）、频率漂移、谐波污染、瞬态干扰等问题。如果你在做合规测试、产品验证、仪表校准，必须使用变频电源提供的受控交流电才能获得可复现的测试结果。
这是变频电源选型中代价最昂贵的误区。 绝大多数变频电源说明书上的功率标称值，是在纯阻性负载（功率因数PF=1）、稳态运行条件下测得的。但实际工程中的负载没有几个是"乖乖"的阻性负载——几乎所有真实负载都有冲击和浪涌。
先搞清楚一个关键概念：变频电源的"抗冲击能力"≠"可以长期供应冲击负载"。 变频电源通常内置短时过载保护，允许在几百毫秒到几秒内输出额定电流的1.5~2倍（有些型号可达3倍）。但这只是保护裕量，不是让你把它当更大功率的电源来用的。
不同负载类型的启动冲击倍数差异巨大，必须按实际冲击倍数来选功率，而不是按稳态功率：
| 负载类型 | 典型冲击电流倍数 | 持续时间 | 选型功率倍数 | 说明 |
|---|---|---|---|---|
| 纯阻性（加热器/白炽灯） | 1~1.5× | <10ms | 1.5~2× | 最温和，白炽灯冷态电阻低有短暂冲击 |
| 开关电源/LED驱动（带PFC） | 2~4× | 1~3个工频周期 | 2.5~3× | 输入电容充电冲击，CF需求≥3 |
| 变压器（空载合闸） | 5~15× | 5~20个周期 | 5~8× | 励磁涌流，取决于合闸相位角和铁芯剩磁 |
| 电机（直接启动/全压启动） | 5~9× | 1~3秒 | 5~10× | 感应电机启动电流=堵转电流，持续时间长 |
| 压缩机/泵类（带载启动） | 6~12× | 2~5秒 | 8~12× | 带负载启动，冲击最大且持续时间最长 |
举个例子：一台3kW的感应电机（额定电流约6A），直接启动电流可达30~54A（5~9倍），持续1~3秒。 如果你按"稳态功率×2倍"选了6kVA的变频电源，这台电源在电机启动瞬间的保护电路会直接触发过流保护——不是电源坏了，是它根本扛不住这个冲击。
正确的选型逻辑是：
实战速算公式： 变频电源最小VA值 ≈ 负载额定功率 × (冲击电流倍数 ÷ 电源峰值电流能力倍数) × 安全系数1.2。
以3kW电机（5倍冲击）配合CF=3的变频电源为例：最小VA = 3000 × (5 ÷ 3) × 1.2 = 6000VA。至少选6kVA。
以同样电机配合CF=2的电源为例：最小VA = 3000 × (5 ÷ 2) × 1.2 = 9000VA。至少选9kVA。
变频电源的功率标称值通常是在阻性负载下测的。如果你的负载是开关电源（非线性）、变压器（感性）、整流桥（容性），实际可用功率可能只有标称功率的60%~70%。原因有二：① 容性/感性负载的功率因数<1，视在功率（VA）远大于有功功率（W）；② 非线性负载的谐波电流增加了额外的损耗。选型时务必同时确认数据手册中的CF（峰值因数）和容性/感性负载降额曲线。
很多三相变频电源的三相输出是固定平衡的——即各相电压相等、相位差固定120°。如果你需要测单相设备或需要三相不平衡场景，必须选择支持"三相独立可调"的型号（如ANGS系列）。否则只能用三相中的一相（损失功率容量）。
本质上是同一类设备的不同称呼。变频电源强调频率可调，可编程交流电源强调输出电压、频率、波形等参数均可编程设定。现代产品通常兼具两种能力——既能变频（45~500Hz乃至15~1200Hz），又能编程（LIST/STEP模式自动跑测试序列）。
开关电源属于典型的非线性负载，其输入电流是脉冲状的（仅在交流峰值附近取电），峰值电流可达RMS电流的2~3倍（CF=2~3）。选型时至少按开关电源额定功率×2.5倍选取变频电源的VA值。例如一个500W的开关电源，建议选 ≥ 1250VA 的变频电源。此外需要确认变频电源的CF参数≥3。
电机直接启动的冲击电流通常为额定电流的5~9倍，持续1~3秒。选型时不能只看稳态功率，必须反推电源在冲击电流下能否扛住。实战公式：变频电源最小VA = 电机额定功率 × (电机冲击倍数 ÷ 电源CF倍数) × 1.2安全系数。例如一台2.2kW电机（额定约4.5A，启动5倍=22.5A），配CF=3的变频电源：最小VA = 2200 × (5÷3) × 1.2 = 4400VA，至少选5kVA。如果预算紧张或冲击倍数更高（如带载启动压缩机可达8~12倍），建议考虑加装软启动器将启动电流降到2~3倍，大幅降低对电源功率的要求。
如果需要模拟IEC 61000-4-11/GB/T 17626.11 规定的电压跌落（Dips）、短时中断（Interruptions）和电压变化测试，需要选择具备"任意波形编辑"和"快速瞬态响应"能力的型号——推荐AN61系列或CYGM电网模拟器。普通变频电源的电压调节速度（通常100ms级）达不到标准要求的1~5ms跌落/恢复时间。
可以，但功率会浪费。三相变频电源的每相输出功率通常是总功率的1/3。例如一台30kVA三相电源测单相设备时，只能用其中一相的10kVA，其余两相空载。如果单相测试是主要需求，建议直接选单相大功率型号而非三相降额使用。不过，如果你的测试同时包含单相和三相设备，建议选支持"三相独立可调"的型号。
可以。我们提供免费上门技术评估服务。工程师会了解你的实际负载类型、测试项目和预算范围，推荐最匹配的变频电源型号和配套方案。苏州及周边企业优先安排，联系我们即可预约。
