本方案由苏州朝赢电子科技根据多年行业服务经验原创撰写。我们作为鼎阳科技、艾诺仪器等品牌授权代理商，不仅提供设备销售，更提供选型评估、方案定制、现场调试、售后技术支持的全流程服务。有方案需求欢迎直接联系我们。
示波器选型是电子工程师最容易踩的坑——买低了不够用隔两年就得换，买高了多花几万块的功能永远用不上。更常见的是买之前只比了"带宽"和"采样率"两个参数，忽略了存储深度、垂直分辨率、探头匹配、协议解码这些真正决定日常效率的关键指标。
▲ 示波器半导体芯片测试场景
本文以鼎阳科技（SIGLENT）全系列示波器为例，按8大行业实际测试场景逐一推荐型号，并拆解选型中最常见的5个误区，帮助你用合适的预算买到最适合的示波器。
鼎阳科技是全球示波器出货量领先品牌之一，产品从入门100MHz到高端1GHz覆盖完整，全系标配串行解码、大存储深度和3年质保。以下为当前主力产品线：
| 系列 | 带宽 | 垂直分辨率 | 采样率 | 存储深度 | 适用场景 |
|---|---|---|---|---|---|
| SDS1000X-E | 100~200MHz | 8-bit | 1GSa/s | 14Mpts | 电源研发/教育/产线 |

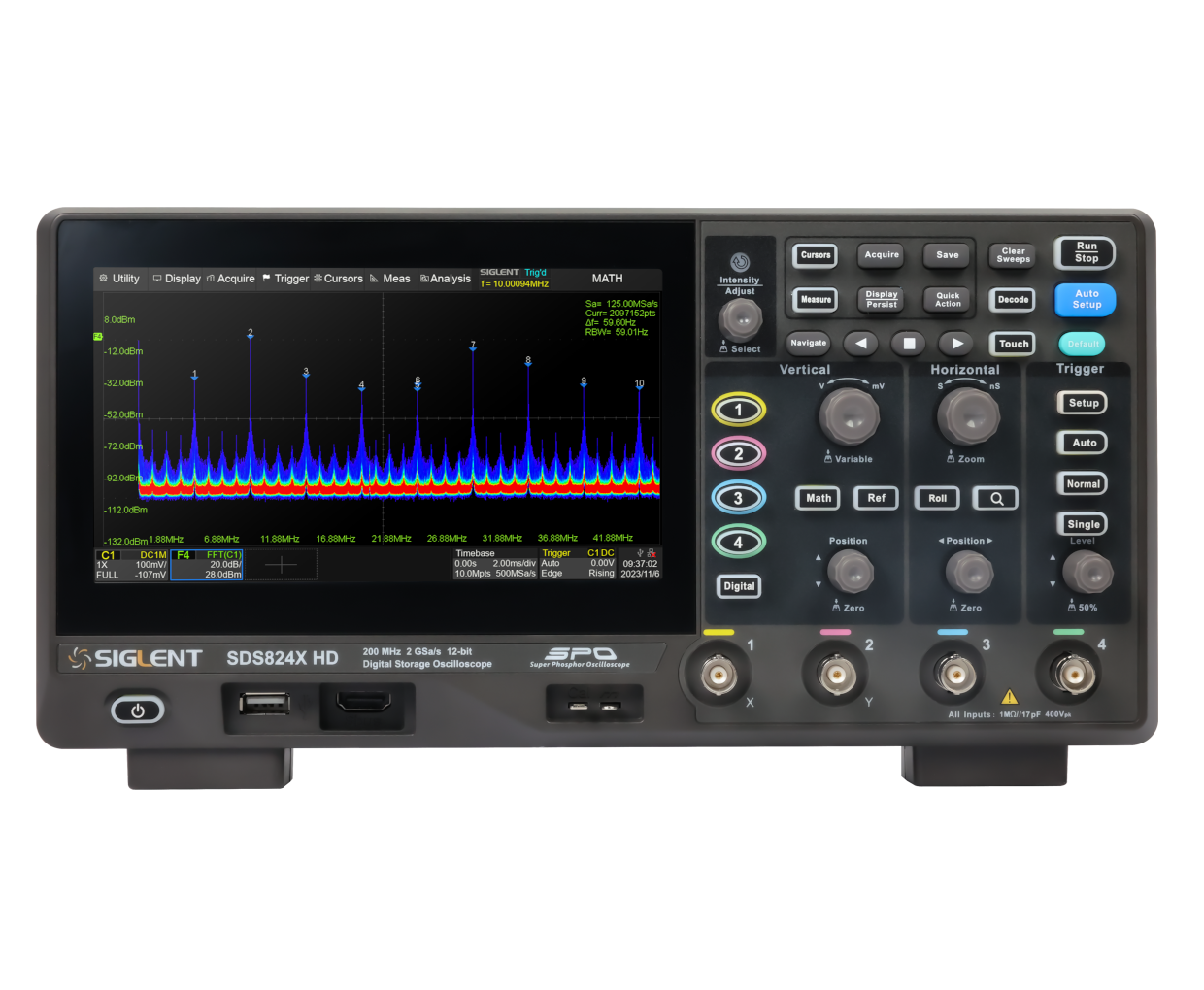

| SDS800X HD | 70~100MHz | 12-bit | 2GSa/s | 100Mpts | 科研/高分辨率测量 |
| SDS2000X Plus | 100~350MHz | 8-bit | 2GSa/s | 200Mpts | 嵌入式/汽车电子 |
| SDS2000X HD | 200MHz~1GHz | 12-bit | 2GSa/s | 200Mpts | 电力电子/SiC-GaN测试 |
| SDS5000X HD | 350MHz~1GHz | 12-bit | 5GSa/s | 250Mpts | 数字电路高速信号/眼图/抖动 |
推荐型号：SDS1104X-E（100MHz）/ SDS1204X-E（200MHz）
选型理由：100~200MHz带宽对开关电源的开关频率（几十kHz~几百kHz）和其高次谐波完全够用。SDS1000X-E系列标配序列模式，可捕获启动浪涌、负载跳变等瞬态事件。搭配差分探头和电流探头可直接测量高压侧波形。
深度解析：开关电源调试最怕两件事：一是开机瞬间的浪涌电流过大导致保护误触发，二是轻载/满载切换时的环路振荡。前者需要示波器具备单次触发捕获能力和足够长的记录时间——SDS1000X-E的14Mpts存储配合序列模式，可在电源上电的几百毫秒内完整捕获从启动→软启动→满载建立的全过程。后者则需要FFT频谱分析功能来观察环路增益的交越频率和相位裕量，SDS1000X-E标配FFT可以快速定位环路振荡的频率分量。另外，反激电源初次级之间的高压隔离测量必须使用高压差分探头（如DPB1300，1300V耐压），普通无源探头无法胜任——再好的示波器配上错误的探头，结果也是错的。

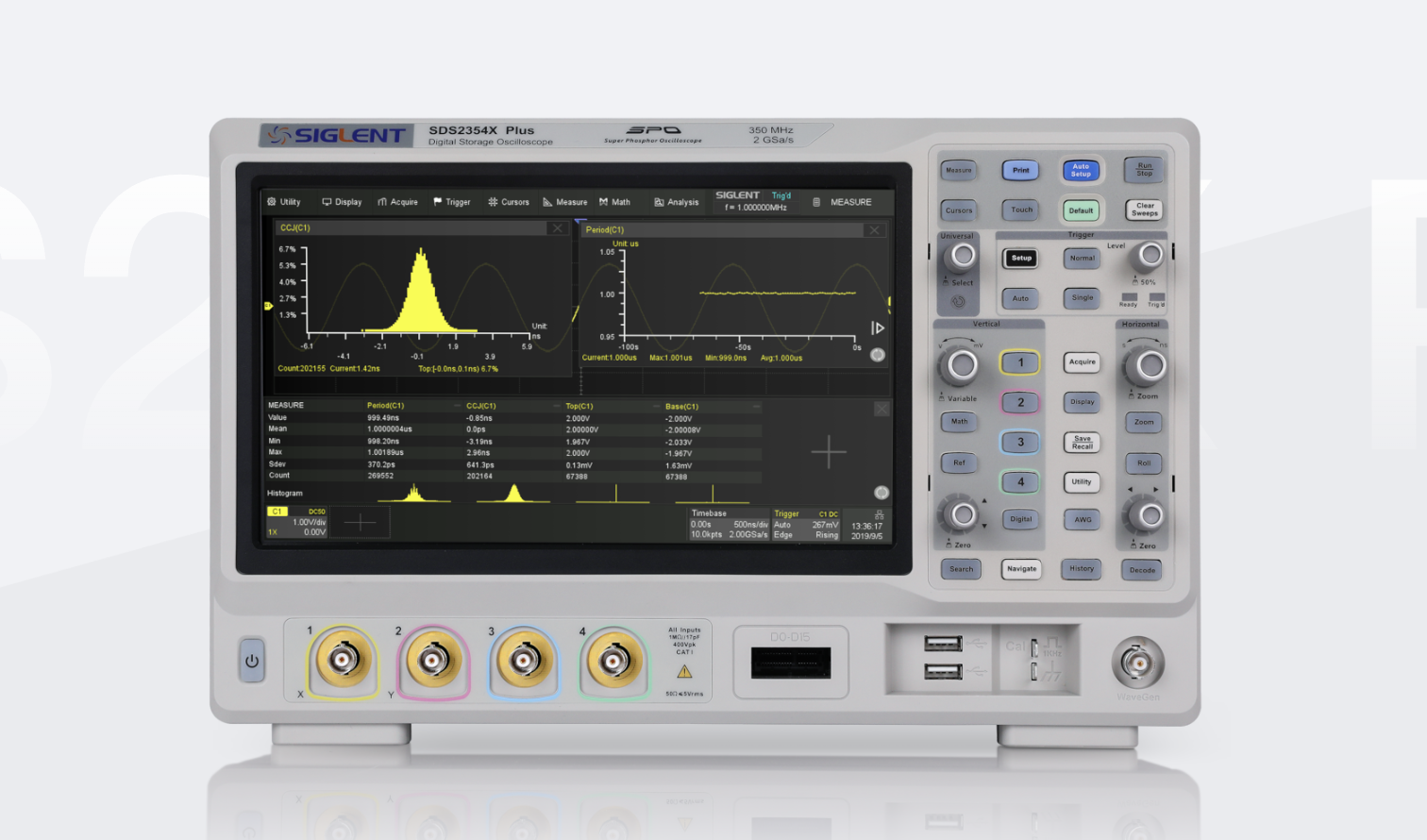

推荐型号：SDS2104X Plus（100MHz~350MHz）
选型理由：SDS2000X Plus系列标配I2C/SPI/UART/CAN/LIN串行总线触发与解码，直接在波形上显示协议数据。200Mpts深存储可长时间捕获IoT设备的整包通信序列，适合低功耗设备调试。
深度解析：嵌入式系统调试的痛点不在"有没有波形"，而在"能不能从一串长长的总线数据里精准找到出错的那一帧"。以IoT低功耗设备为例，MCU每5分钟唤醒一次、通过SPI读取传感器数据、再通过UART发送到无线模组——整个过程可能只有几十毫秒，剩下5分钟都在睡眠。用浅存储示波器只能看到其中一小段，无法判断是传感器回复错误还是无线模组ACK丢失。200Mpts深存储在这里的价值就体现出来了：即使以2GSa/s全速采样，也能持续记录100ms，足够覆盖一次完整的唤醒-采集-发送-休眠流程。此外，SDS2000X Plus支持I2C的Missing Ack触发和SPI超时触发——当从设备不应答或SPI时钟意外消失时自动捕获波形，这对排查I2C地址冲突、SPI模式不匹配等"软故障"比手动盯着波形找要高效10倍。需要同时接多个传感器/执行器的场景（比如四路SPI设备+一路I2C温度传感器），4通道+MSO逻辑通道可以同时解码多路总线，一眼看出时序冲突。
推荐型号：SDS2204X Plus（200MHz~350MHz）
选型理由：支持CAN FD/CAN XL解码、FlexRay触发。分段采集模式可捕获行驶中特定工况CAN帧，死区间隔极小。
深度解析：汽车电子总线测试的复杂性远超普通嵌入式——一辆现代汽车可能有十几个ECU同时挂在同一条CAN总线上，每条消息的ID、周期、数据长度各不相同，当某个ECU偶发性丢帧或发送错误信号时，排查难度非常高。传统CAN 2.0的1Mbps速率已不够用，CAN FD（8Mbps）和CAN XL（20Mbps）成为标配，这意味着示波器需要足够高的采样率和带宽来捕获高速总线边沿，同时配合协议触发+分段存储功能只记录总线上有CAN活动的时间段，大幅节省存储空间。
新能源汽车电驱系统的测试提出了更高要求：电机控制器的PWM载波频率普遍在10~20kHz，但SiC/GaN逆变器的开关边沿可达10~50ns——对应的谐波分量轻松突破50MHz。测量三相电流传感器输出（通常为模拟电压）、旋转变压器激励/反馈信号、以及IGBT/SiC门极驱动波形时，需要同时具备高压隔离测量能力和足够的模拟带宽。对此，汽车电子工程师不能只看CAN解码功能，还要确认示波器支持高压差分探头和电流探头，以及具备足够的存储深度来捕获完整的电机启动→加速→稳态全过程。SDS2204X Plus的350MHz带宽+200Mpts存储+分段采集，配合DPB1300高压差分探头，可以覆盖从CAN调试到电机驱动验证的大部分场景。
推荐型号：SDS2000X HD（12-bit, 200MHz~1GHz）
选型理由：SiC/GaN器件开关速度极快，12bit垂直分辨率比8bit细节提升16倍。可清晰看到IGBT米勒平台和开关振铃。1GHz带宽满足快速开关边沿的5倍法则测量需求。
深度解析：宽禁带半导体（SiC/GaN）是电力电子行业最大的变革——开关速度从传统IGBT的50~100ns提升到SiC的10~30ns、GaN的甚至低于5ns。这意味着传统的200MHz示波器已经看不清开关边沿（根据带宽×上升时间≈0.35的公式，200MHz对应约1.75ns上升时间，而SiC MOSFET的10ns边沿需要至少350MHz带宽才能不失真还原）。更致命的是电压过冲和振铃——SiC模块在关断瞬间的漏源电压过冲可能达到母线电压的1.5倍甚至更高，如果示波器带宽不够或探头补偿不当，测到的过冲幅度可能被严重低估，导致实际应用中器件过压击穿。
另一个容易被忽视的需求是双脉冲测试（DPT）——这是评估SiC/GaN器件开关特性的标准方法。DPT需要同时测量Vgs（门极电压，几伏到十几伏）、Vds（漏源电压，几百伏到上千伏）和Id（漏极电流），这就要求示波器同时具备4通道+高垂直分辨率+高压隔离探头+电流探头的组合能力。SDS2000X HD的12bit分辨率在1V/div档位下可清晰分辨2.5mV的信号变化——对捕捉IGBT的米勒平台电压和SiC门极振铃细节至关重要。如果预算允许，选1GHz带宽版本直接覆盖GaN器件的超快开关边沿，避免二次采购。
推荐型号：SDS5000X HD（12-bit, 350MHz~1GHz, 8通道）
选型理由：1GHz带宽+5GSa/s+250Mpts，支持眼图分析和抖动分析（选件），8通道可同时观测多路高速总线。
深度解析：数字电路进入DDR4/DDR5时代后，并行总线的时序验证难度飙升。DDR4的数据速率已到3200MT/s，时钟频率1.6GHz，单端信号摆幅仅1.2V——要在如此高速低压下准确测量建立/保持时间、眼图开口和信号完整性，示波器的带宽至少需要2~3倍于信号频率，且本底噪声必须极低。SDS5000X HD的1GHz带宽配合5GSa/s全通道采样（不共享、不砍半），是少数能在8通道全开时仍保持全采样率的示波器。对FPGA验证工程师来说，同时监控8路高速收发器链路、或者同时测4路DDR数据线+2路地址线+2路控制线，8通道配置避免了反复换探头、重接线的低效操作。在高速SerDes测试场景中，眼图分析选件能直观展示信号的眼高/眼宽/抖动直方图，帮助确定设计余量和排查串扰源。
推荐型号：SDS1102X-E（100MHz）
应用场景：高校电子实验室、培训机构、中小学创客空间批量配置。学生需要学习基本波形测量、频谱分析、RC/RL电路验证。
为什么选这个：千元级价位、7寸彩色屏、标配FFT和自动测量，操作界面直观友好。3年质保+全球服务网络，适合高校招标和批量采购。比同价位手持示波器多了串行解码和序列模式，性价比无可匹敌。值得一提的是，SDS1102X-E标配的I2C/SPI/UART串行解码功能在教学中极为实用——学生搭建MCU传感器采集电路时，可以直接在示波器上看到总线数据的16进制值和ASCII字符，直观理解通信协议的工作原理，比用逻辑分析仪+上位机的方式更直接。建议配合课程设计需求配置一些基础无源探头和BNC转鳄鱼夹线。
推荐型号：SDS800X HD（12-bit, 70~100MHz）
应用场景：材料电学特性测量、传感器微弱信号采集、电化学阻抗预测试、物理教学演示。
为什么选这个：12bit+2GSa/s在四位数价位极其罕见。ERES模式可达16bit，噪声本底极低，可清晰分辨以前被8bit量化噪声淹没的传感器微小信号。100MHz带宽对多数物理/材料实验的传感器信号频率范围来说已经充足，省下的预算可以投资低噪声差分探头。科研场景的另一个典型需求是长时间数据记录——比如材料疲劳测试中需要连续记录几小时的应变传感器输出，SDS800X HD的100Mpts存储配合较低的采样率可以覆盖分钟级甚至小时级的记录，且12bit的高垂直分辨率保证了数据保真度。
推荐型号：SDS1074X-E（100MHz/4通道）
应用场景：电源适配器/充电器产线终检测试、PCBA功能测试、LED驱动出厂全检。
为什么选这个：支持LAN/USB程控和模板测试（Mask Test），可对接ATE系统自动判读Pass/Fail，减少人工误判。4通道可同时测试多路输出或多工位并行，提高产线节拍。14Mpts存储可保存每台产品的测试波形记录，满足质量追溯要求。1102X-E（2通道版）同样支持程控，适合单路产线测试。产线部署时需要注意环境电磁干扰——车间里变频器、电机等设备会产生大量电磁噪声，建议缩短探头地线长度（用弹簧接地环代替长接地夹），并在ATE软件的判读阈值中预留适当容差，避免噪声导致的误报率和漏报率失衡。
以下行业场景对示波器的带宽、采样率、垂直分辨率和分析功能有更高要求，常规中端型号可能无法满足。如果你的工作涉及以下任一领域，建议关注鼎阳旗舰系列：
PCIe 3.0的数据速率已达8GT/s、USB 3.0达5Gbps、SATA 3.0达6Gbps——这些高速串行总线要求示波器带宽至少2.5~4GHz才能做信号完整性验证和眼图分析。10GBase-T以太网的一致性测试则需要至少4GHz带宽+实时频谱分析能力。
相控阵雷达的脉冲调制信号、5G毫米波前端的中频链路验证、卫星通信的IQ调制质量分析——这些场景需要示波器兼顾高带宽（≥4GHz）+高采样率（≥20GSa/s）+实时频谱分析（RTSA）。传统频谱仪无法捕获间歇性、突发性的时域事件，而高端示波器的RTSA模式可以同时看到频域功率变化和时间触发关系。
多相电力系统谐波同步分析、天线阵列多通道相位校准、多路高速ADC同步验证等场景，需要多台示波器级联或使用紧凑型多通道平台。鼎阳SDS7000L系列（紧凑型）支持机架安装和多机同步，适合自动化测试系统（ATE）集成。
| 参数 | SDS7804A H12旗舰之王 | SDS6204A性能之选 | SDS3034X HD高精度利器 |
|---|---|---|---|
| 模拟带宽 | 8 GHz | 2 GHz | 350 MHz ~ 1 GHz |
| 垂直分辨率 | 12-bit ADC | 8-bit (Hi-Res至16-bit) | 12-bit ADC |
| 最高采样率 | 20 GSa/s (全通道) | 5 GSa/s (10 GSa/s ESR) | 4 GSa/s |
| 存储深度 | 标配1 Gpts/ch 选配2 Gpts/ch | 500 Mpts/ch | 400 Mpts/ch |
| 波形捕获率 | 1,100,000 wfm/s | 750,000 wfm/s | 750,000 wfm/s |
| 本底噪声 | 300 μVrms @8GHz 220 μVrms @4GHz | — | 70 μVrms @1GHz |
| 模拟/数字通道 | 4+EXT / 16数字(选) | 4+EXT / 16数字(选) | 4+EXT / 16数字(选) |
| 核心高级功能 | 眼图+抖动分析 RTSA实时频谱(1GHz) DDC数字下变频 USB2.0/100M/10G以太网一致性 MIPI D-PHY协议分析 CAN XL解码 | 眼图+抖动分析 电源分析 USB2.0/100M以太网一致性 CAN FD解码 | 眼图+抖动分析 电源分析 波特图 CAN FD/ FlexRay解码 |
| 屏幕 | 15.6英寸 1920×1080 触控 | 15.6英寸 1920×1080 触控 | 10.1英寸 1280×800 触控 |
| 处理器平台 | Intel Core i3 / 32GB / Linux | X86架构 / Linux | ARM+FPGA |
| 典型应用场景 | 高速SerDes验证 DDR4/DDR5眼图 10G以太网一致性 PCIe 3.0/4.0信号分析 射频脉冲/雷达中频 | 高速数字电路调试 电源完整性分析 USB/以太网一致性 宽带隙半导体评估 | SiC/GaN开关特性 电源纹波精细测量 传感器微弱信号 EMI预测试 |
以上旗舰型号我们网站未做详情页展示，如需了解更完整的技术参数、选配探头建议或申请样机演示，欢迎直接联系我们。作为鼎阳科技授权代理商，我们可根据你的具体测试需求推荐最匹配的型号和探头组合方案。
按信号最高频率的3~5倍选带宽。100MHz数字信号的谐波分量在300~500MHz仍有能量。如果总测方波/脉冲，200MHz带宽往往只能看到100MHz左右的正弦波近似，看不到真实边沿。但也不是越高越好——1GHz以上示波器价格指数级增长，而多数嵌入式/电源工程师用不到。一个实用的经验法则：如果你主要测开关电源（开关频率<500kHz），200MHz足够；如果涉及MCU/DSP的外部总线（SPI时钟可达50MHz+），建议350MHz起步；如果测SiC/GaN器件或高速数字电路，至少500MHz。
标称1GSa/s的示波器，同时打开4个通道可能每通道只有250MSa/s。买之前一定看数据手册里多通道模式下的实际采样率。SDS5000X HD是全通道全采样率（5GSa/s/通道），不缩水。这个陷阱尤其容易在四通道同时测量三相逆变器时暴露——假设你同时看U/V/W三相电流和一个门极驱动信号，如果示波器采样率在4通道模式下砍到250MSa/s，20kHz的PWM信号边沿细节是肯定看不清的。
常规8bit示波器垂直分辨率256级，在测量mV级纹波时信号被量化噪声淹没。12bit有4096级，信噪比提升约24dB。如果你经常测电源纹波、传感器微弱信号、SiC驱动细节，12bit不是奢侈而是必须。
| 对比项 | 8bit示波器 | 12bit示波器 |
|---|---|---|
| 垂直分辨率 | 256级 | 4096级（16倍提升） |
| 最小可测信号 | ~40mV（1V/div） | ~2.5mV（1V/div） |
| 信噪比 | ~48dB | ~72dB |
| 推荐型号 | SDS1000X-E系列 | SDS800X HD / SDS2000X HD |
存储深度决定了在特定采样率下能连续捕获多长时间的波形。14Mpts在1GSa/s下只有14ms的捕获窗口，看不到完整的上电序列。200Mpts（SDS2000X系列）在同样采样率下有200ms窗口，能捕获完整的启动/复位/通讯过程。更深层的价值在于"放大而不失真"——深存储配合高采样率，意味着你对着一屏之后几百毫秒的波形内容仍然能放大到100ns/div查看细节。浅存储示波器一旦停止后拉开时基，波形就变成了模糊的包络线，丢失了所有细节。
标称500MHz的示波器配70MHz探头，系统带宽就是70MHz。高压差分探头、电流探头、近场探头选配合适才能测到真实的信号。买示波器时必须把探头预算算进去。一个常见的教训：工程师花3万买了台350MHz示波器，却插着标配的150MHz无源探头测SiC驱动波形，实际系统带宽只有150MHz。建议示波器预算中至少留15%~25%给探头。
如果只是看频率是否准确，够。但如果要看时钟波形的边沿抖动、过冲、占空比细节，需要至少500MHz~1GHz带宽——200MHz方波的高次谐波分量远超100MHz。这也是为什么数字电路工程师通常需要SDS5000X HD级别的原因。
如果你的工作主要涉及SPI（4线）、三相电力测量或同时监控多路传感器，4通道是必须的。如果只测单路信号或偶尔用，2通道省下的预算投资好探头更划算。SDS5000X HD提供8通道配置，适合多路高速总线同步分析。
在100MHz~1GHz范围内，鼎阳SDS2000X HD/SDS5000X HD的12bit垂直分辨率、大存储深度和串行解码能力比同价位进口品牌高一个档次。对大多数企业工程师和高校实验室来说，鼎阳的性价比远超进口品牌。但在1GHz以上和特定高端分析领域（如超低抖动时钟测量），泰克/是德仍占优势。
至少要备一套无源探头（通常随机配）、一对高压差分探头（测电源高压侧）、一个电流探头（测电流波形）。如需测SPI/I2C标配了串行解码无需额外购买。如需EMI预测试可考虑近场探头套装。
提供。苏州朝赢电子科技作为鼎阳科技授权代理商，可为苏州及周边企业提供免费上门演示、样机试用和选型评估服务。联系我们即可预约。
