截至2025年底，中国充电桩保有量突破1200万台，其中直流快充桩占比持续提升。行业正从120kW常规快充向480kW超充演进，800V高压平台、液冷超充、兆瓦级充电成为新趋势。
与此配套的标准体系正在密集更新：GB 39752-2024《电动汽车供电设备安全要求》已于2024年发布，GB 44263-2024《电动汽车传导充电系统安全要求》同步实施，出口企业还需要满足IEC 61851（国际）和UL 2202（北美）的合规要求。
充电桩测试涉及安规测试、充电互操作性、电能计量、电网适应性、通信协议五大核心领域，需要一套完整、高效、可追溯的测试解决方案。
▲ 城市超充站 — 直流充电桩概念图
直流充电桩输出150~1000V DC，耐压绝缘测试需要施加2.2~4.4kV AC的高电压。充电枪包含L/N/PE/CC/CP/CS六个及以上极点的多通道扫描需求，传统单通道安规仪逐个测试效率极低。
超充桩整机效率要求≥95%，电能计量准确度需达±1%或更高。需要高精度功率分析仪在直流侧（150~1000V DC）和交流侧（三相380V AC）同步测量，实时计算转换效率。
充电桩测试需要模拟车载动力电池的CC/CV充电曲线，包括电池不同SOC阶段的充电特性。传统单向直流电源无法模拟电池的"被充电"行为，且无法吸收充电桩的能量回馈。
交流/直流充电桩需要验证在电网电压波动、频率偏差、谐波干扰下的稳定工作能力。GB/T 18487.1-2023要求进行电压暂降、频率偏差、谐波适应性测试。
国内需满足GB/T 18487.1-2023、GB 39752-2024、GB 44263-2024、GB/T 34657.1（互操作性）、GB/T 27930（通信协议）、NB/T 33008.1（检验规范）等多标准要求；出口还需IEC 61851/UL 2202。测试项目涵盖安规、效率、电磁兼容、协议一致性、环境适应性等数十项。
| 标准号 | 名称 | 测试重点 |
|---|---|---|
| GB/T 18487.1-2023 | 电动汽车传导充电系统 第1部分：通用要求 | 充电模式、控制导引、安全保护、电网适应性 |
| GB 39752-2024 | 电动汽车供电设备安全要求（强制性标准） | 绝缘/耐压/接地/爬电距离/防护等级/过载保护 |
| GB 44263-2024 | 电动汽车传导充电系统安全要求（强制性标准） | 系统级安全、保护功能、故障防护 |
| GB/T 34657.1 | 电动汽车传导充电互操作性测试规范 | 充电控制逻辑、PWM占空比、电缆容量辨识、故障模拟 |
| GB/T 27930 | 电动汽车非车载传导式充电机与电池管理系统之间的通信协议 | CAN通信协议一致性、参数配置、充电过程控制 |
| NB/T 33008.1 | 电动汽车充电设备检验试验规范 | 型式试验/出厂试验/现场检验全流程要求 |
| IEC 61851-1 | Electric vehicle conductive charging system | 国标等效采用IEC标准框架 |
| UL 2202 | Electric Vehicle (EV) Charging System Equipment | 北美认证——安规/温升/异常防护 |
| 测试环节 | 推荐型号 | 品牌 | 核心参数 |
|---|---|---|---|
| 电网模拟 | CYGM系列 可编程交流电网模拟器 | 朝赢 | 15~600kVA，四象限，LVRT/HVRT，2~40次谐波 |
| 电池模拟 | CYHD系列 双向可编程直流电源 | 朝赢 | 源载一体，能量回馈≥95%，支持电池模拟CC/CV |
| 效率+电能计量 | CY330E 功率分析仪 | 朝赢 | 4通道，DC~2MHz，0.1%精度，500次谐波 |
| 安规测试 | HEX304 多通道安规测试仪 | 海思 | ACW 5kV/DCW 6kV/IR 2.5kV/GB 40A，可选8通道扫描 |

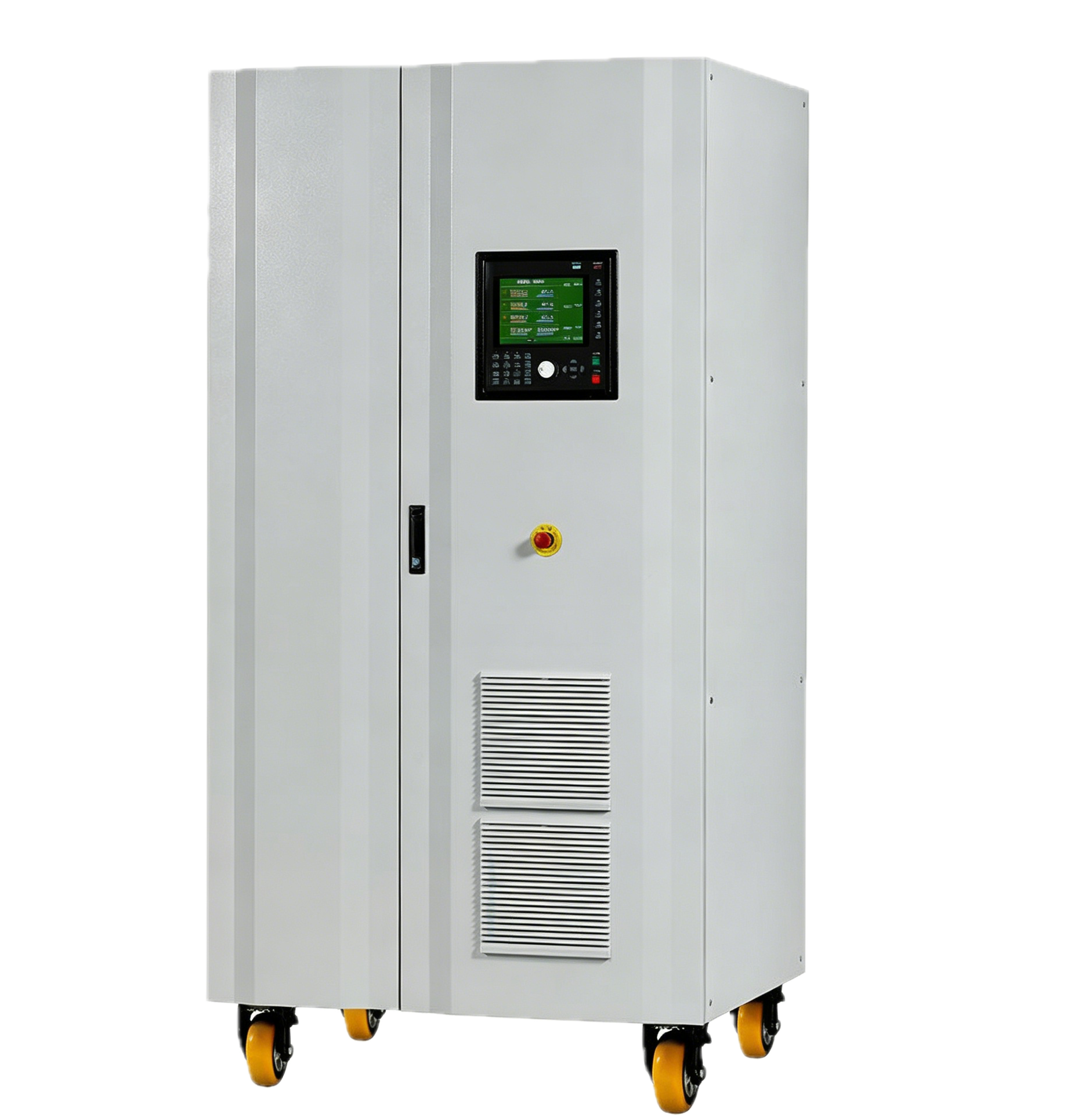

CYGM系列可编程交流电网模拟器是充电桩电网适应性测试的核心设备。GB/T 18487.1-2023要求充电桩在电网电压波动±15%、频率偏差±2%、谐波畸变率THD≤10%等条件下仍能正常工作。CYGM可以模拟电压暂降/暂升、频率波动、谐波叠加、LVRT/HVRT、三相不平衡等工况。
| 参数 | 说明 |
|---|---|
| 功率范围 | 15~600kVA |
| 电压范围 | 0~480V L-N（三相独立可调） |
| 频率范围 | 45~65Hz，分辨率0.01Hz |
| 谐波模拟 | 2~40次谐波，幅值/相位可编程 |
| 工作模式 | 四象限运行，支持能量回馈 |
| 瞬态响应 | 编程序列切换，响应<100μs |
| 通讯接口 | LAN / USB / GPIB |

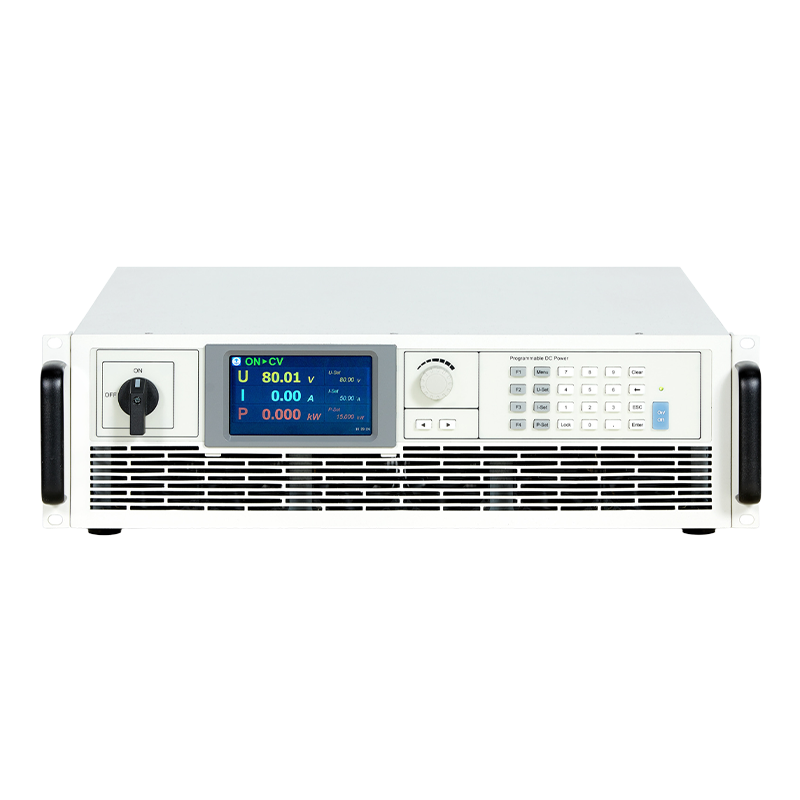

CYHD系列是充电桩测试中模拟车载动力电池的核心仪器。充电桩的输出端口连接CYHD，CYHD可编程模拟电池在低SOC（恒流CC充电）、中SOC（恒压CV充电）、高SOC（涓流充电）各个阶段的充电特性曲线，完整验证充电桩的充电控制逻辑和安全保护功能。
核心功能：
| 参数 | 说明 |
|---|---|
| 电压范围 | 最高2000V DC（覆盖150~1000V全范围） |
| 电流范围 | 最高±800A |
| 功率范围 | 最高500kW |
| 能量回馈效率 | ≥95% |
| 电池模拟 | CC/CV/CR/CP多种模式，支持SOC模拟 |
| 通讯接口 | LAN / RS232 / CAN / GPIB |

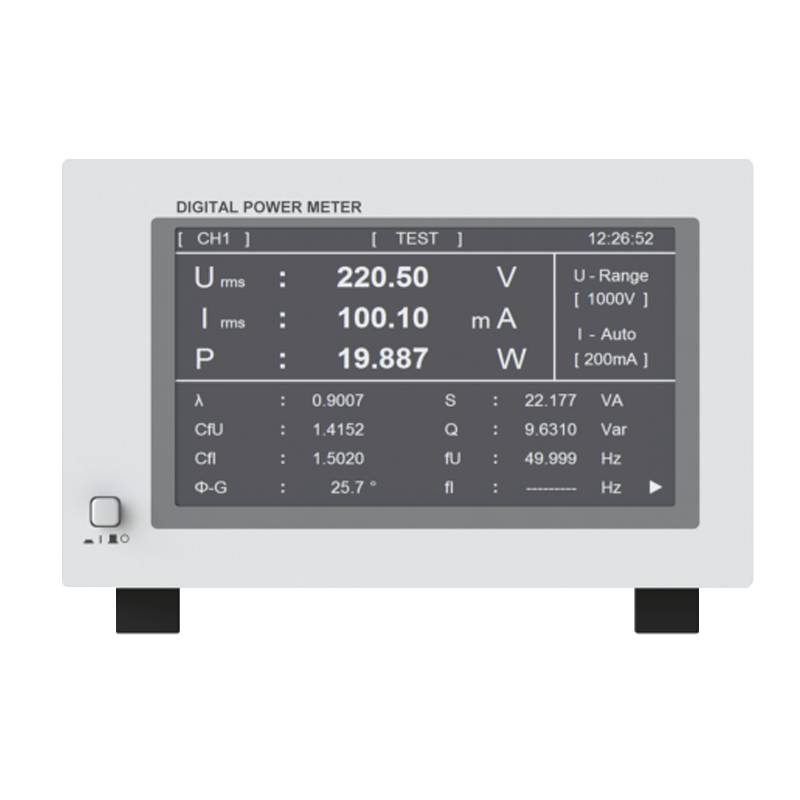

CY330E功率分析仪用于充电桩效率测试和电能计量验证。充电桩的输入为三相交流380V AC，输出为直流150~1000V DC，需要同时测量交流输入侧和直流输出侧的电压/电流/功率，实时计算整机效率η = Pdc_out / Pac_in。
在充电桩测试中的关键应用：
| 参数 | 说明 |
|---|---|
| 测量通道 | 4通道（1×DC + 3×AC同步） |
| 基本精度 | 功率0.1%，电压/电流0.05% |
| 带宽 | DC / 0.1Hz ~ 2MHz |
| 采样率 | 最高2MS/s |
| 谐波分析 | 最高500次谐波，THD/各次谐波分析 |
| 效率计算 | 实时计算AC→DC转换效率 |
| 数据导出 | USB / LAN / GPIB，CSV/Matlab导出 |

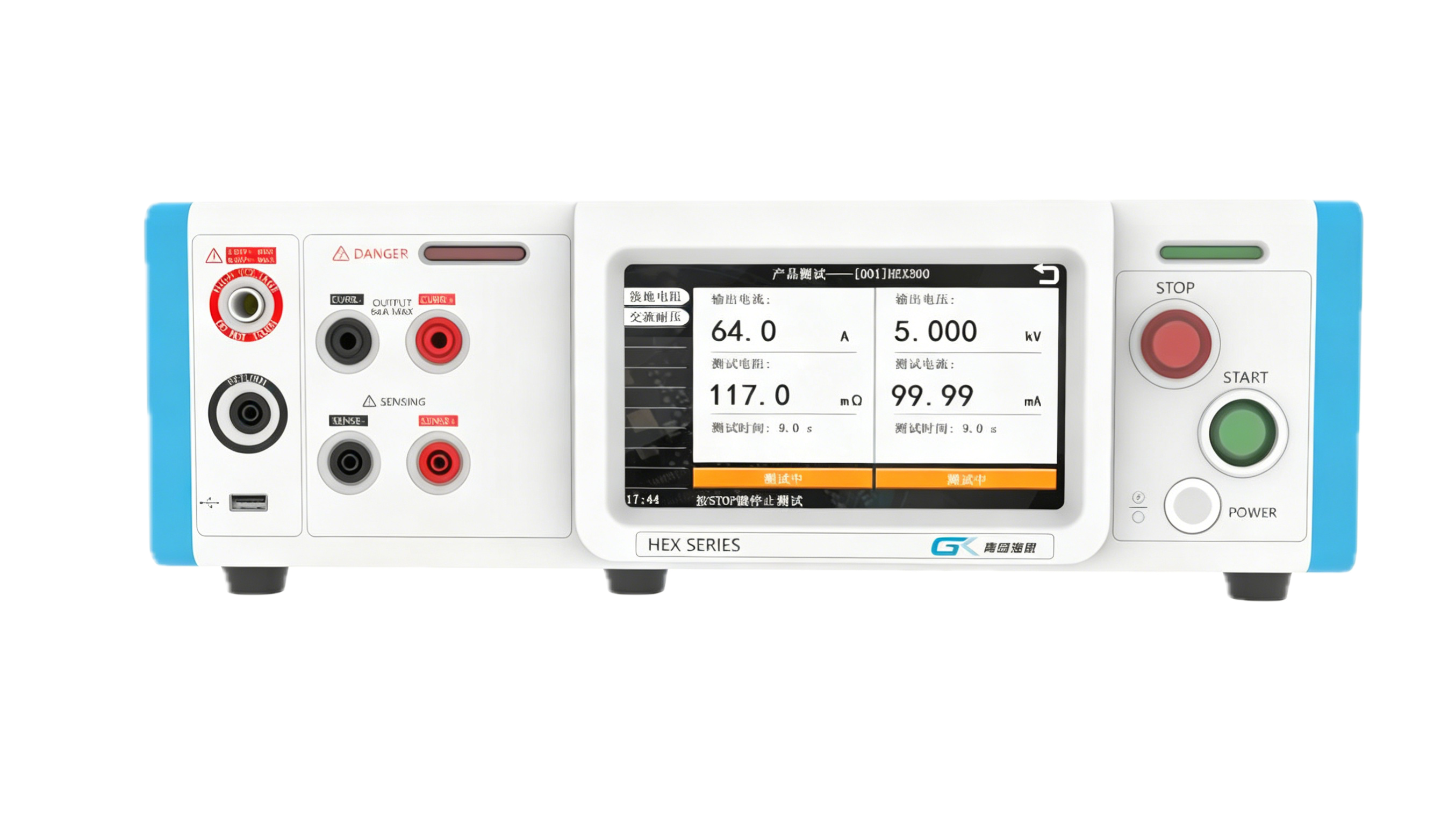

HEX304是充电桩安规测试的专用设备，完全覆盖GB 39752-2024和GB 44263-2024的安规要求。
| 功能 | 量程 | 精度 | 适用标准 |
|---|---|---|---|
| 交流耐压（ACW） | 5kV/100mA | ±1% | GB 39752-2024 §5.2: 耐压2U+1000V |
| 直流耐压（DCW） | 6kV/20mA | ±1% | 替代ACW，适用大电容场合 |
| 绝缘电阻（IR） | 2.5kV/50GΩ | ±2% | 绝缘电阻≥1MΩ |
| 接地电阻（GB） | 40A/600mΩ | ±1% | 接地电阻≤100mΩ |
| 多通道扫描 | 8通道 | — | 充电枪多极点(L/N/PE/CC/CP)自动切换 |
充电桩安规测试的特殊需求：

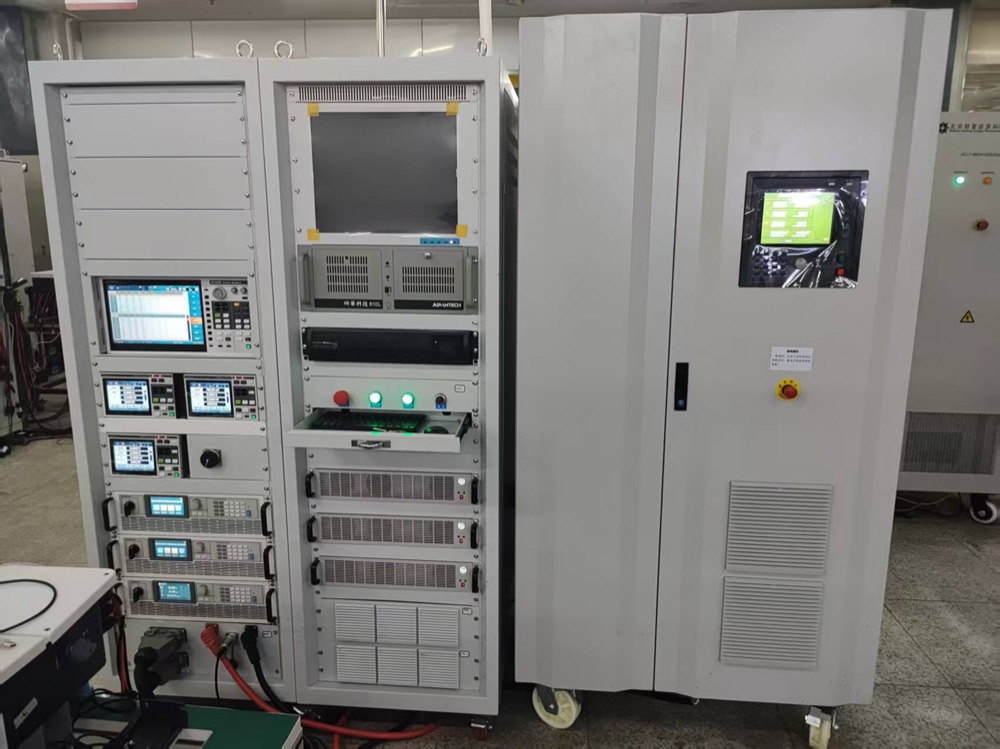

▲ 充电桩研发测试系统 — CYGM电网模拟器+CYHD双向电源+CY330E功率分析仪+HEX304安规仪
案例一：120kW直流快充桩产线安规+老化测试客户背景：某充电桩制造企业，年产120kW直流快充桩5万台，需要建设3条产线终检工位。
测试方案：
测试系统组成：CYGM电网模拟器为充电桩提供交流供电并模拟电网异常；CYHD双向直流电源模拟车辆电池接收充电，验证CC/CV充电曲线；CY330E功率分析仪实时监测充电效率和电能质量；HEX304完成耐压+绝缘+接地全项检测。全系统通过LAN联网，数据统一采集归档。
充电桩测试方案与系统已完整覆盖GB/T 18487.1-2023、GB 39752-2024等强标要求的全项出厂检测和型式试验项目，确保每一台充电桩在交付前通过安规和性能双重验证。
客户背景：某超充设备企业在型式认证阶段，需要完成GB/T 18487.1-2023、GB 39752-2024、GB 44263-2024的全部型式试验。
测试方案：
测试系统组成：CYGM-500（500kVA）电网模拟器满足480kW超充桩满功率测试；CYHD双通道双向直流电源同时模拟两路车辆电池；CY330E高精度功率分析仪同步记录DC输入和DC输出的效率数据；HEX304+8通道扫描盒并行测试充电枪各极点的安规性能。
国内充电桩型式认证需满足GB/T 18487.1-2023（通用要求）、GB 39752-2024（安规强标）、GB 44263-2024（系统安全强标）、GB/T 34657.1（互操作性）、GB/T 27930（通信协议）、NB/T 33008.1（检验规范）。出口欧洲需IEC 61851系列，出口北美需UL 2202。建议按"国内强标→互操作性→出口认证"的优先级分步进行。
按充电桩额定输出功率的1.2倍选取。120kW充电桩选150kW级，480kW超充选500~600kW级。同时需考虑电压范围是否覆盖被测桩的输出电压（150~1000V），电流范围是否满足输出电流需求。如需同时模拟电池和做回馈测试，建议选带电池模拟功能的型号。
充电枪包含L(+)、N(-)、PE、CC、CP等6~8个极点。如果单通道逐点测，每台桩需要2~3分钟。8通道并行扫描配合自动切换，40~60秒即可完成全部极点的耐压/绝缘/接地测试，极大提升产线效率，且排除了人工换线操作带来的安全风险和接触不良问题。
充电桩整机效率通常要求≥95%，效率测量不确定度应优于±0.5%。CY330E精度0.1%，100kW条件下效率测量不确定度约0.2%，满足GB 39752-2024的电能计量验证要求。如果只是产线快速判断，精度0.5%的功率分析仪也可接受，但型式认证建议采用0.1%级别。
双向直流电源是硬件基础，电池模拟是上层软件功能。硬件上，双向电源具备源/载双向切换能力，可输出功率（模拟电池放电）和吸收功率（模拟电池充电）。软件上，电池模拟模式编程设定电池参数（电压、容量、内阻、SOC）和充电曲线（CC/CV/CP），使CYHD像真实电池一样"回应"充电桩的充电请求。两者缺一不可。
