关于本文方案
本方案由苏州朝赢电子科技根据多年行业服务经验原创撰写。我们不仅提供设备销售，更提供选型评估、方案定制、现场调试、售后技术支持的全流程服务。同样产品，我们能帮您匹配最合适的型号、避免踩坑、对接MES系统、优化测试效率。有方案需求欢迎直接联系我们。
2025年中国新能源汽车产销量突破 1200 万辆，渗透率超过 45%。每一辆电动车都搭载至少一台驱动电机和一套电机控制器（MCU），电控系统的性能直接决定整车的动力性、续航和安全性。电控电机企业在样机开发、DV/PV验证、产线出厂检测环节需要对驱动电机系统进行全面的输入输出特性测试，这是 GB/T 18488 标准的强制要求。
一台驱动电机系统从研发到量产，至少需要完成以下测试链路：直流供电 → 效率测试 → 转矩-转速特性 → 控制精度 → 馈电回馈 → 堵转考核 → 温升耐久 → 环境适应性。 这个链路中，双向直流电源和高精度功率分析仪是最核心的两台仪器。
▲ 新能源汽车驱动电机及电控系统
GB/T 18488《电动汽车用驱动电机系统》分为两个部分：
| 章节 | 测试项目 | 核心要求 | 所需仪器 |
|---|---|---|---|
| 5.2.7 | 绝缘电阻 | 定子绕组对机壳>20MΩ（冷态），热态按公式算≥0.38MΩ；控制器动力/信号/外壳之间≥1MΩ | 绝缘电阻测试仪 |
| 5.2.8.2 | 工频耐电压 | 绕组对机壳：1000V+2×最高工作电压（最低1500V）；控制器按Udmax分档 | 耐压测试仪 |
| 5.2.9 | 超速 | 1.2倍最高转速，2min | 测功机+电源 |
| 5.3 | 温升 | 按GB755-2008 8.10规定限值 | 多通道功率分析仪+温度采集 |
| 5.4.9 | 系统效率 | 最高效率≥约定值，高效区(≥80%)占比 | 功率分析仪（核心） |
| 5.4.2~5.4.8 | 转矩-转速特性 | 全工作区间的转矩/功率/效率曲线 | 双向直流电源+功率分析仪+测功机 |
| 5.4.10 | 控制精度 | 转速精度/转矩精度 | 功率分析仪 |
| 5.4.11 | 响应时间 | 转速/转矩响应时间 | 功率分析仪（高速采样） |
| 5.4.13 | 馈电特性 | 发电回馈电压/电流/效率 | 双向直流电源（回馈模式） |
| 5.5.1 | 安全接地 | 可导电部分≤0.1Ω | 接地电阻测试仪 |
| 5.5.3 | 电容放电时间 | 被动≤5min，主动≤3s（放电至60V） | 电压测试仪+计时器 |
| 5.6 | 环境适应性 | 低温-40℃/高温85℃/湿热48h/振动/盐雾 | 环境试验箱+复测绝缘电阻 |
| 第10章 | 可靠性 | 按GB/T 29307-2012 402h循环 | 全链路测试平台 |
效率是电控企业最关心的核心指标，直接决定车辆的续航里程和能耗等级。GB/T 18488 要求测试两大指标：
测试原理：η = Pout / Pin = (电机输出机械功率) / (直流母线输入电功率)
这里需要两台仪器同时测量：
单台功率分析仪可以同时完成直流 + 三相交流的同步测量，直接计算效率，无需外部分别测量后再手动计算。
标准的第 5.4.13 节规定驱动电机系统必须具备馈电特性（即能量回馈/发电功能）。测试时电机被拖动旋转进入发电状态，产生的电能通过控制器回馈到直流母线。此时有两种处理方式：
双向直流电源同时解决了测试中的四重需求：
| 测试环节 | 推荐型号 | 关键参数 | 作用 |
|---|---|---|---|
| 直流供电 | CYHD系列 双向可编程直流电源 | 最高2000V/±800A/500kW | 模拟车载动力电池，支持回馈 |
| 效率+特性 | CY330E 三相功率分析仪 | 精度0.1%，4通道同步 | 直流+三相交流同时测量，实时计算效率 |
| 多通道扩展 | CY6500 多通道功率分析仪 | 4/8通道可选 | 同时测多台电机/多测点 |
| 电网模拟（选配） | CYGM系列 电网模拟器 | AC 0~480V/45~65Hz | 模拟车载充电机OBC交流侧工况 |
| 负载（选配） | CYRD系列 回馈式直流负载 | 能量回馈电网 | 电机老化/耐久测试 |

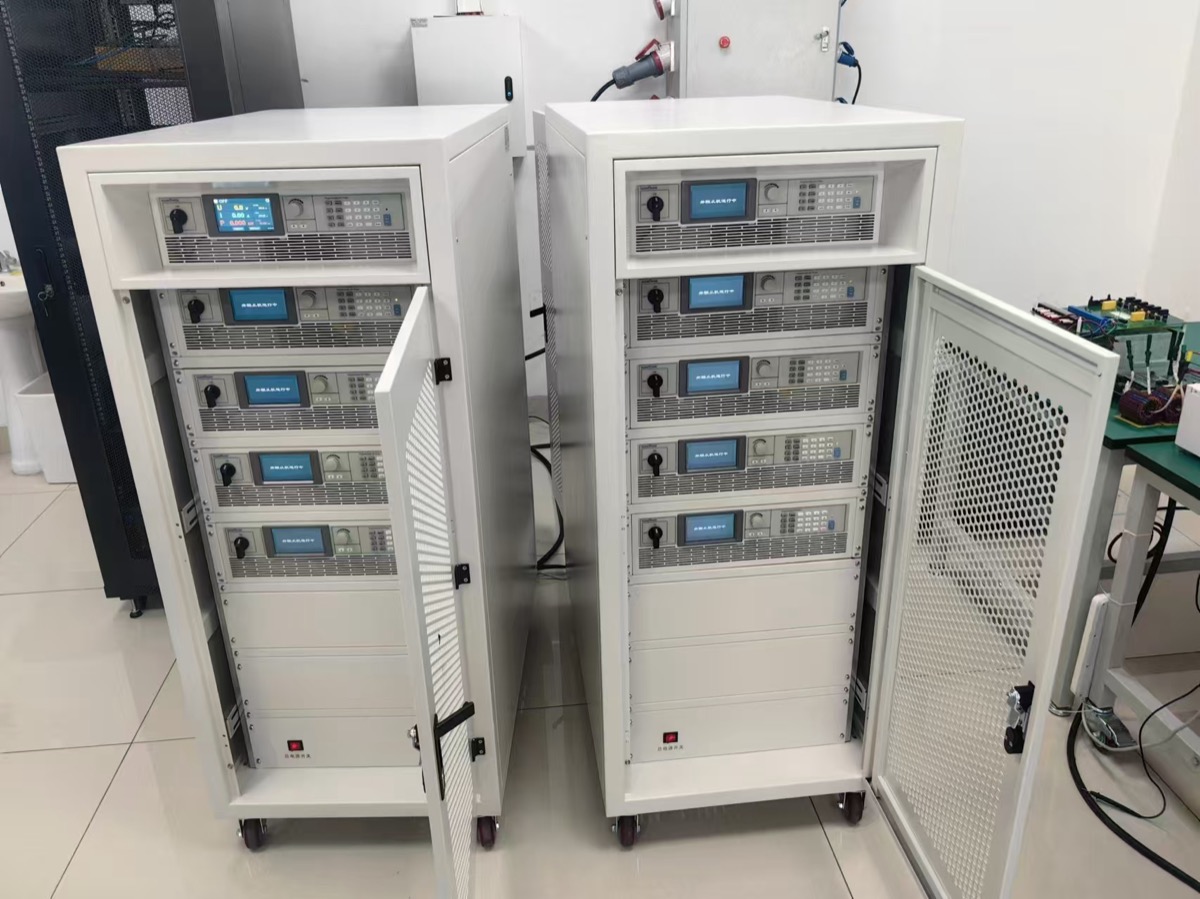

▲ 驱动电机控制器测试现场
CYHD 系列采用四象限 PWM 整流 + DC/DC 拓扑，支持源（Source）和载（Sink）双向无缝切换。测试驱动电机系统时，在电动模式和馈电模式之间自动切换功率流向，无需任何手动操作。
| 参数 | 说明 |
|---|---|
| 电压范围 | 最高 2000V DC（覆盖 750V / 800V / 900V 高压平台） |
| 电流范围 | 最高 ±800A |
| 功率范围 | 最高 500kW |
| 控制精度 | 电压/电流设定精度 0.1% |
| 回馈模式 | 自动回馈电网，效率 > 90% |
| 通讯接口 | LAN / RS232 / CAN / GPIB |
| 编程能力 | 支持序列编程（LIST模式）模拟电池充放电特性 |
典型测试场景：
CY330E 是专门为电机/电控效率测试设计的高精度功率分析仪。核心优势在于多通道同步采样，可以一个周期内同时测量直流输入和三相交流输出的电压、电流、功率，实时计算效率 η = Pac_out / Pdc_in。
| 参数 | 说明 |
|---|---|
| 测量通道 | 4通道（1×DC + 3×3P AC），可扩展 |
| 基本精度 | 功率 0.1%，电压/电流 0.05% |
| 带宽 | DC / 0.1Hz ~ 2MHz |
| 采样率 | 最高 2MS/s |
| 同步功能 | 所有通道同步采样，无时延 |
| 效率计算 | 实时计算 DC→AC 转换效率，显示效率 MAP |
| 谐波分析 | 最高 500次谐波 |
| 数据输出 | USB / LAN / GPIB，支持 MAT/CSV 导出 |
| 显示 | 大屏触控，实时效率 MAP 曲线 |
在 GB/T 18488 测试中的具体用途：
▲ 功率分析仪多通道同步测试效率MAP

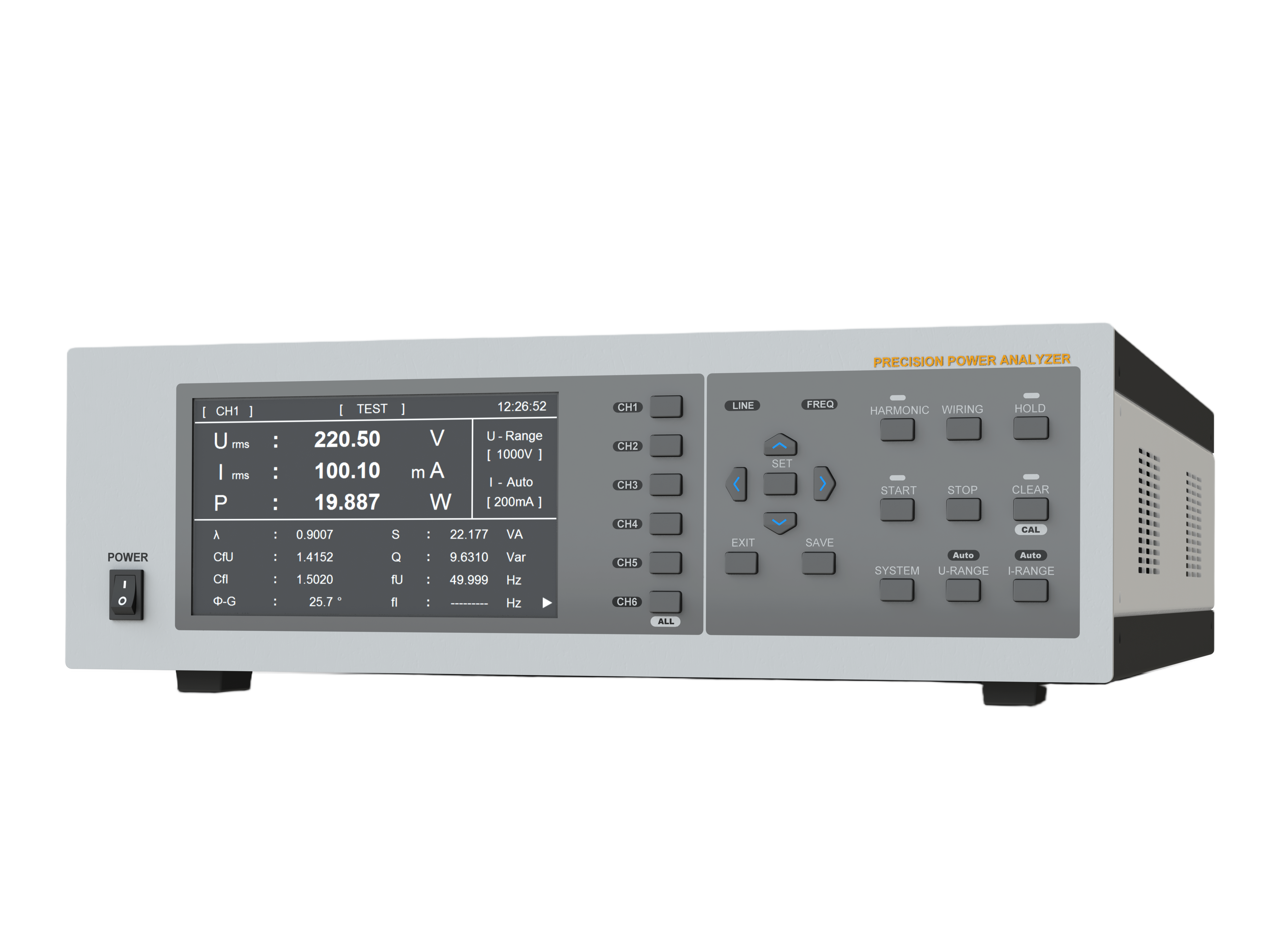

如果测试对象是双电机系统（如前后双电机四驱平台）或需要同时监测多达4~8个测试点（如同时测电机A、电机B、DC/DC、OBC），CY6500 提供 4/8 通道灵活扩展。
为什么需要多通道？驱动电机效率测试至少需要 1 路 DC（电压+电流→直流输入功率）+ 3 路 AC（Ua/Ia, Ub/Ib, Uc/Ic→三相输出功率）共 4 个通道。如果是双电机四驱系统（前后双电机），需要同时测电机A(3AC) + 电机B(3AC) + DC母线(1DC) + 可选 DC/DC 或 OBC(1~2DC)，合计 6~8 通道。因此多通道功率分析仪是电控电机测试平台的关键配置。
驱动电机系统的温升试验（GB/T 18488 §5.3）和环境适应性测试（§5.6）需要对多路温度、电压、应变等信号进行长时间连续监测。汉泰DAQ系列数据采集器是电控电机温升测试的理想配套设备：
| 参数 | DAQ4070A | DAQ4080A | DAQ4090A |
|---|---|---|---|
| 最大通道数 | 120通道 | 360通道 | 600通道 |
| 扫描速率 | 最高450通道/秒 | ||
| 采样精度 | 6½位 | ||
| 测量功能 | 电压(AC/DC)、电流(AC/DC)、电阻(2线/4线)、应变、频率周期、电容、温度(10种热电偶/热敏电阻) | ||
| 控制卡 | 14种采集控制卡可选 | ||
| 通讯接口 | LAN / USB / RS232/485 / GPIB（选配） | ||
在电控电机测试中的典型应用：温升测试时，DAQ采集器通过热电偶/热敏电阻多点监测定子绕组、轴承、控制器IGBT模块的温度变化，与CYHD双向直流电源和CY330E功率分析仪联动，实现功率-温度全程同步记录。
以下以一套驱动电机系统的完整型式试验为例，说明仪器联动的测试流程：
| 步骤 | 操作 | CYHD双向电源 | CY330E功率分析仪 |
|---|---|---|---|
| 1 | 接线 | DC输出端→电机控制器直流母线；三相探头→电机UVW端 | DC通道连接直流母线；AC通道连接电机三相线 |
| 2 | 设定参数 | 编程设定电池模拟电压（如530V）、电流限值 | 设定采样周期、效率计算模式 |
| 3 | 电动效率测试 | 输出直流供电 | 同步测DC输入功率和AC输出功率 → 实时计算η |
| 4 | 转矩-转速扫描 | 保持母线电压稳定 | 全程记录每个转速/转矩点的功率数据 |
| 5 | 馈电回馈测试 | 自动切换为负载模式，吸收回馈能量并回馈电网 | 测量回馈功率和回馈效率 |
| 6 | 堵转测试 | 限制电流输出 | 记录堵转状态下的输入电功率 |
| 7 | 温升试验 | 持续输出额定功率 | 全程监控电参数变化，联动温度采集 |
| 8 | 数据导出 | — | 一键导出 CSV，生成效率 MAP 图 |
型式试验覆盖机械性能、电气性能、安全性、环境适应性、电磁兼容、可靠性六大类。单套样品完整的型式试验周期约 4~6 周。送样需 3 套：2 套供试验、1 套备用。全部项目通过才能获得型式试验报告，该报告是新能源整车厂供应商准入的必备文件。
驱动电机控制器在馈电模式下会产生回馈能量。单向直流电源需要外加负载消耗这些能量（耗散型），不仅浪费能源而且容易过热。双向直流电源将回馈能量送回交流电网（回馈型），效率 > 90%，省电、不发烫、安全。此外，双向电源还支持电池模拟功能，可编程设定电池 SOC/内阻，更贴近真实工况。
效率 = 输出功率 / 输入功率。驱动电机系统高效率区间通常在 93%~97%，如果功率分析仪精度是 1%，100kW 的电机可能产生 ±2kW 的测量误差，效率不确定性达到 ±2%。而 0.1% 精度的 CY330E，相同条件下的效率不确定度约 0.2%，满足车企对效率数据的高要求。
前后双电机四驱系统需要同时测两台电机+一台控制器。CY6500 多通道功率分析仪可选 8 通道配置，同时对两台电机的三相交流输出 + 控制器直流输入进行同步测量。CYHD 双向电源根据总功率要求选取对应型号。
一套 CYHD 双向电源 + CY330E 功率分析仪的组合方案（含配套工装），对于一个年产 5~10 万台电控系统的企业来说，替代传统多仪器拼接方案后，单台样机的测试效率提升 40%~60%，人工减少 50%，一年左右可收回设备投资。更重要的是，测试数据的完整性和可追溯性满足整车厂的供应商审核要求。
