一、光伏逆变器市场大爆发：测试设备需求进入黄金期

2025年全球光伏逆变器市场规模达483亿美元，预计2035年将突破900亿美元，年复合增长率7.2%。中国市场更是领跑全球——2025年中国光伏逆变器出货量约336.7GW，占全球市场50%，市场规模达561.7亿元人民币。华为、阳光电源、固德威、古瑞瓦特等中国龙头企业已占据全球出货量前10中的9席。

光伏逆变器作为光伏发电系统的"心脏"，承担着将光伏组件直流电转换为符合电网标准的交流电的核心功能，同时具备最大功率点跟踪（MPPT）、孤岛保护、电压电流调节、监控通信等综合功能。从户用5kW到大型地面电站3.125MW，逆变器的功率范围涵盖微型、组串式、集中式三大品类，不同功率等级的测试要求差异显著。

每一台光伏逆变器从研发到量产，必须通过严格的安规测试和并网性能检测。GB/T 37408-2019和GB/T 19964-2024所规定的测试项目涵盖电气安全、电能质量、故障穿越、效率验证等多个维度。选对测试设备和测试方案，直接关系到产品能否顺利取得型式认证、进入主流招标采购渠道。

---

二、光伏逆变器测试的六大痛点

2.1 安规测试的高电压大电流挑战

光伏逆变器直流侧工作电压已达1500V DC（组串式、集中式），大型地面逆变器更是向2000V DC演进。对应的安规测试要求：

• 绝缘电阻测试：需要1000V~6000V DC测试电压，绝缘电阻≥10MΩ（依GB/T 37408）
• 介质强度测试：按IEC 62109-1，1500V DC系统冲击耐受电压可达DC 6000V/AC 2400V
• 接地导通测试：保护接地回路电阻≤0.1Ω（IEC 62109-1要求25A/40A测试电流）
• 大电容充电问题：逆变器内部DC-Link电容组（2000~10000μF），交流耐压测试时容性电流可达数百mA，对测试仪的容量和电弧侦测提出了更高要求

2.2 并网性能测试的严苛电网工况模拟

GB/T 19964-2024对逆变器并网性能提出了全新要求。电网模拟电源需要精确模拟各类电网正常和故障工况：电压跌落（LVRT）、电压暂升（HVRT）、频率偏差、三相不平衡、谐波畸变。2024版新增连续故障穿越要求（至少两次间隔0.2~2s），对测试电源的程序化输出能力要求极高。

2.3 效率验证需要多通道同步测试

GB/T 37408要求逆变器最大效率不低于98%，并需在5%、10%、25%、50%、75%、100%六个额定功率点分别测试。效率η = Pac输出 / Pdc输入，需要功率分析仪同时测量直流输入和三相交流输出，同步采样且精度≤0.1%。

2.4 故障穿越测试的关键参数捕捉

LVRT测试中，逆变器需要在电压跌至0时基本不脱网运行，反应电流因子≥1.5。HVRT要求1.25~1.3pu电压耐受最短500ms。这些ms级动态过程的精确记录，对功率分析仪的数据采样率提出了2MS/s级别的高速要求。

2.5 电能质量精细化测试要求

GB/T 19964-2024新增间谐波限值（2~9kHz ≤0.5%），远高于传统工频谐波的测试带宽。功率分析仪的谐波分析能力需覆盖DC~1MHz带宽范围、至少500次谐波。

2.6 不同功率等级需要不同的测试装备

户用逆变器（5~50kW）和大功率商用逆变器（100kW~3MW）的测试电流、功率等级差异巨大。电网模拟电源、双向直流电源需要根据被测逆变器的额定功率选择匹配容量，避免小马拉大车或大材小用。

---

三、核心标准解读

3.1 GB/T 37408-2019《光伏发电并网逆变器技术要求》

章节	测试项目	核心要求	匹配仪器
5.2	绝缘电阻	输入/输出回路对地≥10MΩ	AN1637H IR模式
5.3	介质强度	按IEC 62109-1规定施压，无击穿飞弧	AN1637H ACW/DCW
5.7	保护功能	过/欠电压、过/欠频率、防孤岛、反孤岛	ANBGS/ANRGS 电网模拟
5.8	电能质量	谐波电流、电压偏差、闪变、直流分量	ANPA4000 功率分析
5.9	效率测试	最大转换效率≥98%，6个功率点加权综合	ANPA4000 + ANEVH/ANEVD + ANBGS

3.2 GB/T 19964-2024《光伏发电站接入电力系统技术规定》

2025年1月1日正式实施。2024版与2012版关键变化：

• 低电压穿越加严：反应电流因子从≥1.2提升至≥1.5，有功恢复速率细化
• 连续故障穿越（新增）：至少两次间隔0.2~2s的连续电压跌宕不脱网
• 高电压穿越：1.25~1.3pu耐受最短500ms
• 间谐波限值（新增）：2~9kHz ≤0.5%
• 一次调频强制：调节系数K≥20，死区≤±0.05Hz
• 模型仿真误差收紧：从≤8%→≤5%

3.3 GB/T 37409-2019《光伏发电并网逆变器检测技术规范》

该标准规定了逆变器性能检测的具体方法、测试条件和数据记录要求，是实验室实施效率测试和谐波测试的核心依据。

---

四、艾诺仪器——光伏逆变器实验室测试全链路方案

艾诺仪器有限公司专注测试测量领域30余年，参与起草了16项安规仪器国家标准和行业检定规程。从安规测试、电网模拟、光伏模拟到功率分析、直流供电，艾诺产品线完整覆盖光伏逆变器实验室认证测试的每一个环节。以下按户用型逆变器和商用/电站型逆变器分两档推荐。

4.1 测试链路全景图

测试环节	户用逆变器（5~50kW）	商用逆变器（100kW~3MW）	对应标准
安规测试	AN1637H 智能安规综合测试仪	AN1637H（同款）	GB/T 37408, IEC 62109
电网模拟	ANRGS系列 / ANBGS-15TL 15kVA	ANBGS-200TL 200kVA	GB/T 19964 LVRT/HVRT
光伏模拟	ANEVS-T系列 光伏模拟器	ANEVS-T系列（同款可扩展）	EN 50530 MPPT
功率分析	ANPA4000 4通道	ANPA4000 6~8通道	GB/T 37408, GB/T 37409
直流供电	ANEVH系列 可编程双向直流电源	ANEVD系列 双向可编程直流电源	模拟电池/直流母线供电

4.2 AN1637H — 智能安规综合测试仪

AN1637H是艾诺针对新能源电力电子产品推出的智能安规综合分析仪，一台设备集成交流耐压（ACW）、直流耐压（DCW）、绝缘电阻（IR）、交流接地导通（GB-AC）、直流接地导通（GB-DC）五大核心功能。完美覆盖光伏逆变器的全部安规测试需求，替代传统多台设备的低效模式。

核心参数

功能模块	关键指标
交流耐压（ACW）	最高5kV，输出电流≥200mA
直流耐压（DCW）	最高6kV，适配1500V DC系统绝缘验证
绝缘电阻（IR）	测试电压最高2.5kV DC，量程50GΩ
交流接地导通（GB-AC）	最大40A，电阻最高600mΩ
直流接地导通（GB-DC）	最大40A，适配直流侧保护接地检测
电弧侦测（ARC）	0~9级可调，精准识别击穿飞弧
接口	安卓系统、7吋触屏、RS232/LAN/WIFI/PLC/USB，支持MES对接
并行测试	耐压+接地可并行输出，单台测试节拍缩短40%以上

在逆变器测试中的作用

• 产线出厂检验：一台完成 ACW+DCW+IR+GB 全部安规测试，无需切换设备
• 实验室认证测试：内置标准测试程序，自动匹配GB/T 37408和IEC 62109-1测试参数
• 直流侧接地：DC-GB直流接地功能，验证光伏逆变器直流侧保护接地回路的可靠性
• 数据管理：测试数据自动绑定产品SN码，通过LAN对接实验室LIMS或MES系统

4.3 电网模拟电源：ANRGS / ANBGS 系列

▸ 户用逆变器方案：ANBGS-15TL（15kVA）

参数	ANBGS-15TL 规格
电源容量	15kVA
输出电压	相电压0~350V（L-N），线电压0~606V（L-L）
输出频率	40.00~70.00Hz，分辨率0.001Hz
额定电流(220V)	22.7A
回馈功能	能量回馈电网，四象限运行，输入功率因数＞0.99
故障穿越	LVRT/HVRT/阶跃/暂降/闪变，支持1ms穿越测试
谐波模拟	2~50次谐波及间谐波输出
编程功能	复杂序列编程，过欠压/过欠频测试
适用场景	户用单相/小功率三相逆变器：5~50kW组串式逆变器

▸ 商用逆变器方案：ANBGS-200TL（200kVA）

参数	ANBGS-200TL 规格
电源容量	200kVA
输出电压	相电压0~350V（L-N）【TL型】/ 0~700V（L-N）【TH型可选】
输出频率	40.00~70.00Hz
额定电流(220V)	303A
TH型高压版	最高相电压700V，线电压1212V（适配大功率高压逆变器）
回馈功能	能量回馈电网，输入THD＜3%
三相不平衡	独立调节三相电压/相位差，或直接设置不平衡度
谐波模拟	2~50次+间谐波，THD＜1%（线性负载）
编程控制	FPGA全数字化控制，电压/频率精度≤0.02%
适用场景	工商业/电站型大功率逆变器：100kW~3MW集中式逆变器

4.4 双向直流电源：ANEVH（户用）/ ANEVD（商用）

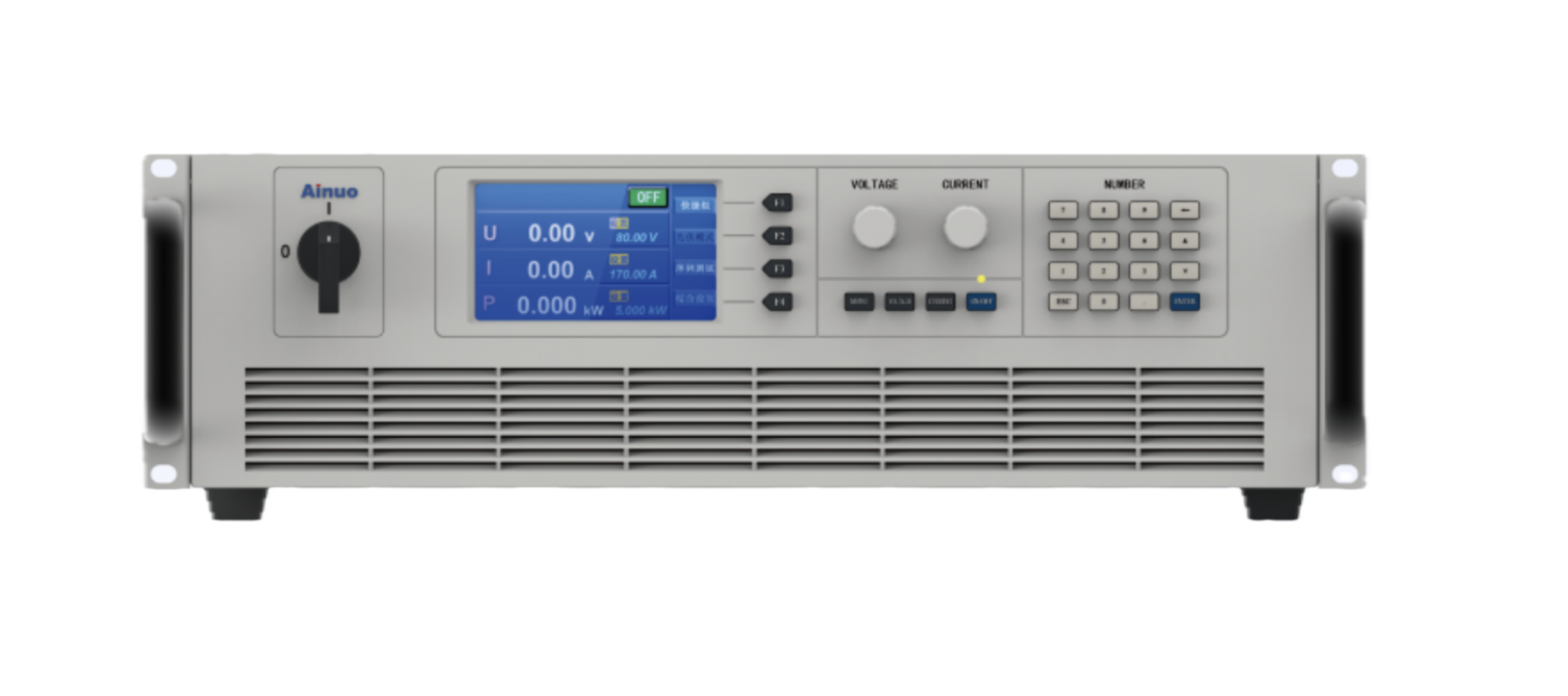

▸ 户用逆变器方案：ANEVH系列 可编程双向直流电源

ANEVH系列源载一体，集成直流源与回馈负载功能，正向供电+反向回馈自动无缝切换（≤2ms）。内置太阳能电池模拟功能，可模拟不同温度/光照下的I-V曲线。

参数	ANEVH规格
工作模式	源载一体，能量双向无缝切换（≤2ms）
回馈效率	最高95%，能量回馈电网
电压范围	7个电压等级 0~2250V（独特高压串联技术）
负载模式	CV/CC/CP/CR四种基本+多种复合模式
太阳能模拟	支持I-V曲线模拟、MPPT能力及效率测试
编程功能	内置函数发生器，支持任意波形生成
测量精度	电压/电流 0.05%
接口	CAN/RS232/RS485/LAN，选配GPIB/USB
适用场景	户用/组串式逆变器直流供电、研发阶段电池模拟

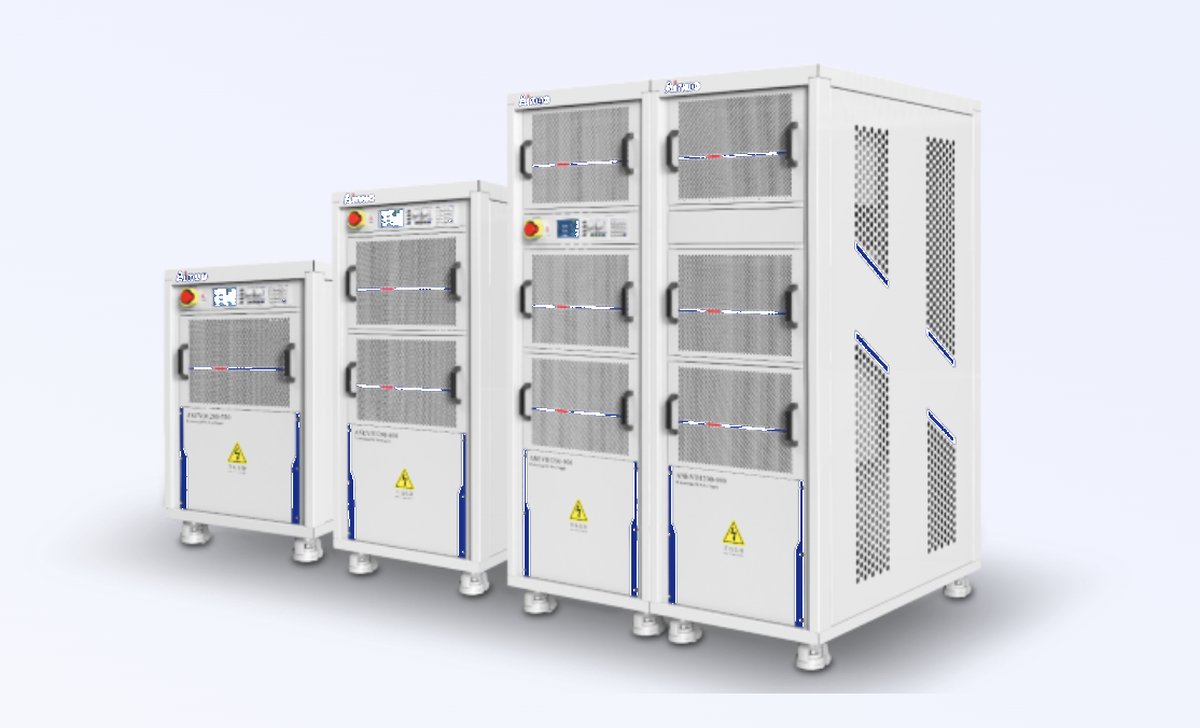

▸ 商用逆变器方案：ANEVD系列 双向可编程直流电源

ANEVD系列采用高频模块化设计，功率密度272kW/m³（比传统工频方案提高173%），碳化硅SiC元件实现超高响应速度。支持模块化并机，灵活扩展功率。

参数	ANEVD规格
功率密度	272kW/m³，模块化并机扩展
工作模式	源载一体，标准双象限运行
效率	高达95%
电压斜率	高达1000V/ms
响应速度	碳化硅SiC元件，响应速度提高5倍
电子负载	8种操作模式（CV/CC/CP/CR/CV+CC/CV+CR/CR+CC/Auto全模式）
电池模拟	支持锂/镍氢/铅酸等多种电池特性模拟，双向充放电
光伏模拟	静态/动态光伏、Sandia & EN50530动态MPPT测试、遮罩测试
编程功能	内置函数发生器，支持任意波形、LIST序列编程
接口	RS232/RS485/CAN/LAN/USB
适用场景	大功率商用/电站型逆变器直流供电、电池模拟、光伏IV曲线测试

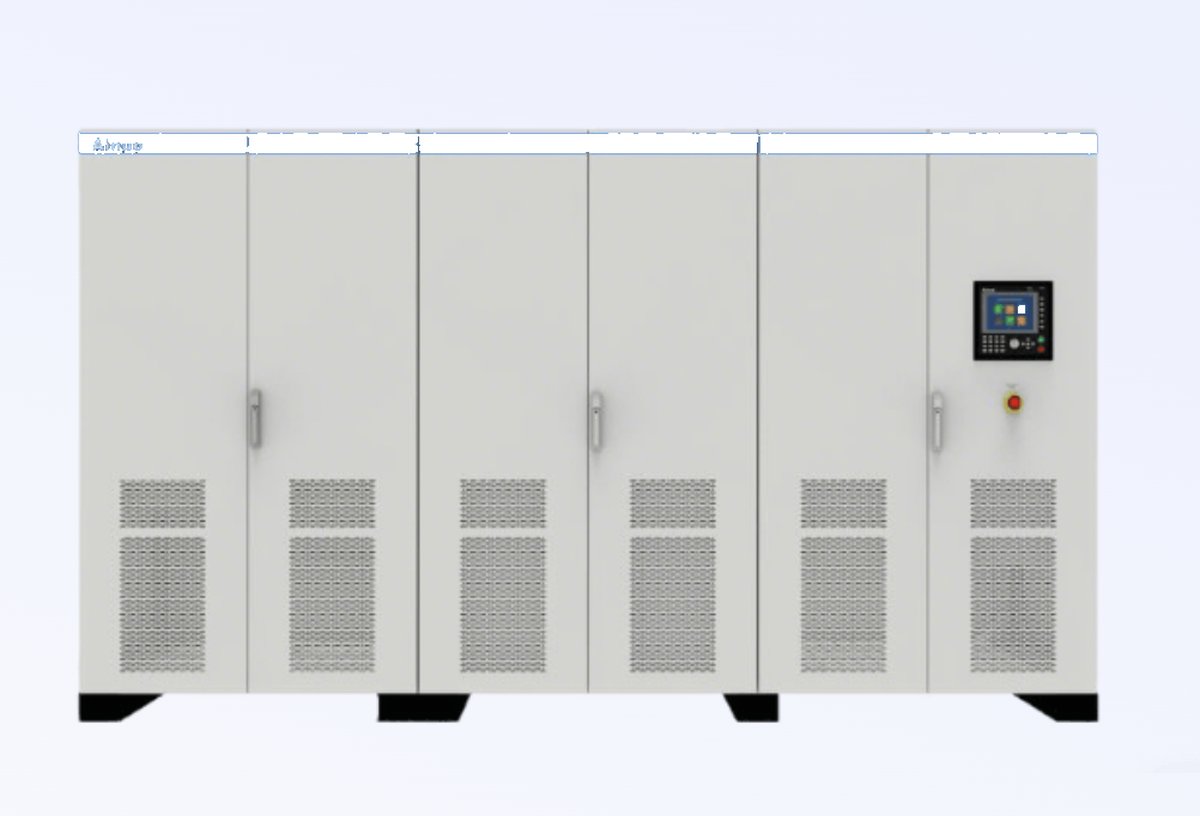

4.5 ANEVS-T系列 — 大功率光伏模拟器

ANEVS-T系列专为光伏逆变器MPPT测试设计，可精确模拟不同辐照度（200~1200W/m²）和温度（-40°C~85°C）条件下光伏阵列的I-V特性曲线。支持静态MPPT+动态MPPT测试（EN 50530标准），回馈式设计将测试能量回馈电网。

4.6 ANPA4000 — 多通道高精度功率分析仪（实验室核心）

ANPA4000采用高速FPGA+ARM双核处理器架构，基本精度0.03%示值+0.05%量程，采样率2MS/s，带宽DC~1MHz。1~8通道可灵活配置，是光伏逆变器实验室认证测试中效率测试、谐波分析、故障穿越记录的核心仪器。

核心技术参数

参数	ANPA4000规格
测量通道	1~8通道同步测量，灵活配置
基本精度	功率 0.03%示值 + 0.05%量程
采样率	2MS/s（高速FPGA+ARM双核处理）
测量带宽	DC, 0.5Hz~1MHz
最大电压	1000V（DC 1500V）
电流规格	30A标配（5A可选），标配BNC传感器接口
谐波分析	最多500次谐波，八通道同时分析+失真度THD
效率计算	多通道同步采样，实时DC→AC效率计算
电能累积	正向/反向/综合电能量、买电/卖电双向功率
线路滤波	500Hz/5.5kHz/50kHz模拟滤波+100Hz步进数字滤波
显示	全触屏，界面条目自定义，多波形显示
接口	LAN/USB/GPIB，支持数据CSV格式导出

通道配置方案（针对逆变器效率测试）

通道编号	接线方式	测量参数	用途
Ch1	1P2W（DC）	Vdc, Idc, Pdc	直流输入功率
Ch2	单相AC	Va, Ia, Pa	交流输出A相功率
Ch3	单相AC	Vb, Ib, Pb	交流输出B相功率
Ch4	单相AC	Vc, Ic, Pc	交流输出C相功率
效率 η = (Pa+Pb+Pc) / Pdc，由仪器同步完成

也可配置为3P4W（三相4线）+1路DC的4通道模式，该模式内部分相计算，操作更简洁。如需同时监测多台逆变器或多个测试点（如DC/DC变换器、OBC），可选配6~8通道扩展。

功率分析仪匹配的测试项目详解

测试项目	国标依据	ANPA4000配置与功能
效率测试	GB/T 37408 §5.9 GB/T 37409	多通道同步采样→实时η=Pac/Pdc；6功率点（5%~100%）自动扫描记录；支持加权效率综合考核、MPPT效率验证
谐波测试	GB/T 19964-2024 GB/T 37408 §5.8	500次谐波分析，覆盖2~9kHz间谐波范围；总THD/各次HDF含量显示；PWM波形基波提取（线路滤波）
常规电参数	GB/T 37409	电压、电流有效值/平均值/峰值、有功功率、无功功率、视在功率、功率因数、频率——全部通道同步测量
故障穿越记录	GB/T 19964 LVRT/HVRT	2MS/s高速采样捕捉ms级动态过程；记录电压跌落/恢复全过程的P/Q/V/I响应波形；验证反应电流因子≥1.5
电能累积	—	正向/反向电能量分别累积；买电/卖电双向功率测量，适配逆变器馈电回馈测试
直流分量	GB/T 37408 §5.8	DC~1MHz宽带宽测量AC侧直流残余分量，满足直流分量≤0.5%额定电流的限值要求
频率响应	GB/T 19964	多通道独立频率测量，测量逆变器输出在不同电网频率下的响应特性

---

五、行业应用案例

案例一：户用组串式逆变器——型式认证测试实验室

客户背景：华东某新能源科技公司，年产量超10万台户用组串式光伏逆变器（5~50kW），产品主供国内户用光伏和中小工商业分布式项目，需同步完成GB/T 37408型式试验和GB/T 19964并网性能认证。

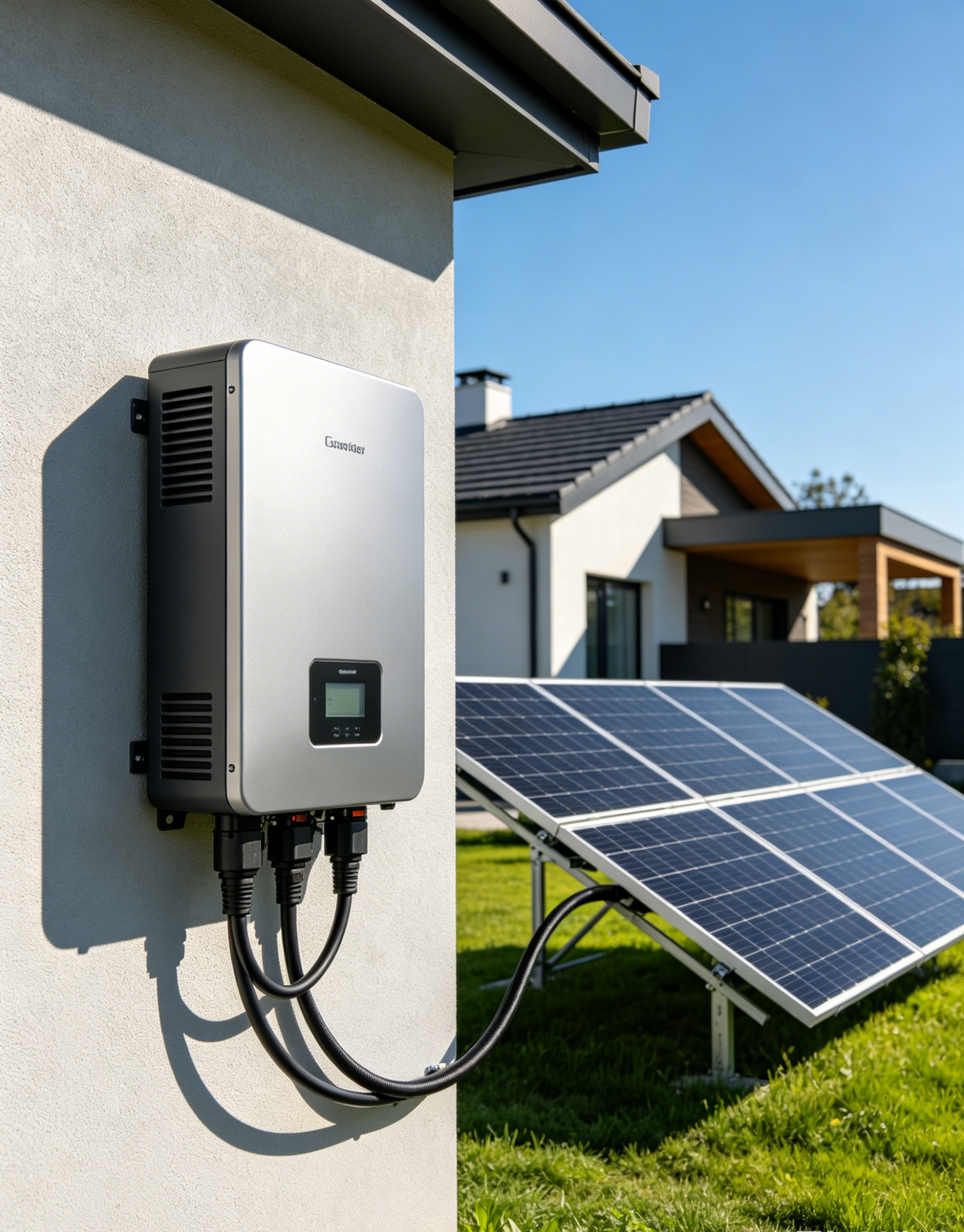

▲ 户用组串式光伏逆变器（5~50kW）

测试需求：

• 安规全项测试：交流耐压2400V/1min + 直流耐压 + 绝缘电阻2500V + 接地导通≤0.1Ω
• 并网性能：低电压穿越（LVRT）、高电压穿越（HVRT）、频率扰动、三相不平衡
• 效率测试：6个功率点（5%~100%）效率自动测试
• 谐波和电能质量：THD、各次谐波、间谐波2~9kHz验证
• MPPT效率验证：光伏模拟器模拟不同辐照度/温度下的I-V曲线

解决方案（户用型配置）：

测试环节	设备型号	核心作用
安规测试	AN1637H	五合一（ACW+DCW+IR+AC-GB+DC-GB），一台完成全部安规测试
电网模拟	ANBGS-15TL（15kVA）	LVRT/HVRT故障穿越、谐波注入、三相不平衡模拟
光伏模拟	ANEVS-T系列	I-V曲线模拟，静态+动态MPPT效率测试
功率分析	ANPA4000-4通道	同步测量DC输入+三相AC输出，实时效率计算+500次谐波+2MS/s波形记录
直流供电	ANEVH系列	源载一体双向直流电源，模拟电池特性+太阳能I-V曲线

实施效果：

• AN1637H一台替代原有交流耐压仪+直流耐压仪+绝缘电阻仪+接地仪四台设备，测试效率提升60%
• ANPA4000多通道同步采样，6功率点效率测试从原来的2小时缩短至30分钟
• ANBGS-15TL配置200步LVRT/HVRT序列，一键自动完成GB/T 19964全项并网性能测试
• 测试数据通过LAN统一上传实验室管理系统，实现版本可追溯
• 一次性通过NMPA型式认证，零整改项

案例二：大型集中式逆变器——第三方检测实验室

客户背景：华北某第三方检测认证机构，为多家头部逆变器厂商提供国标/出口认证测试服务，单台被测逆变器功率500kW~3MW（集中式/工商业型）。

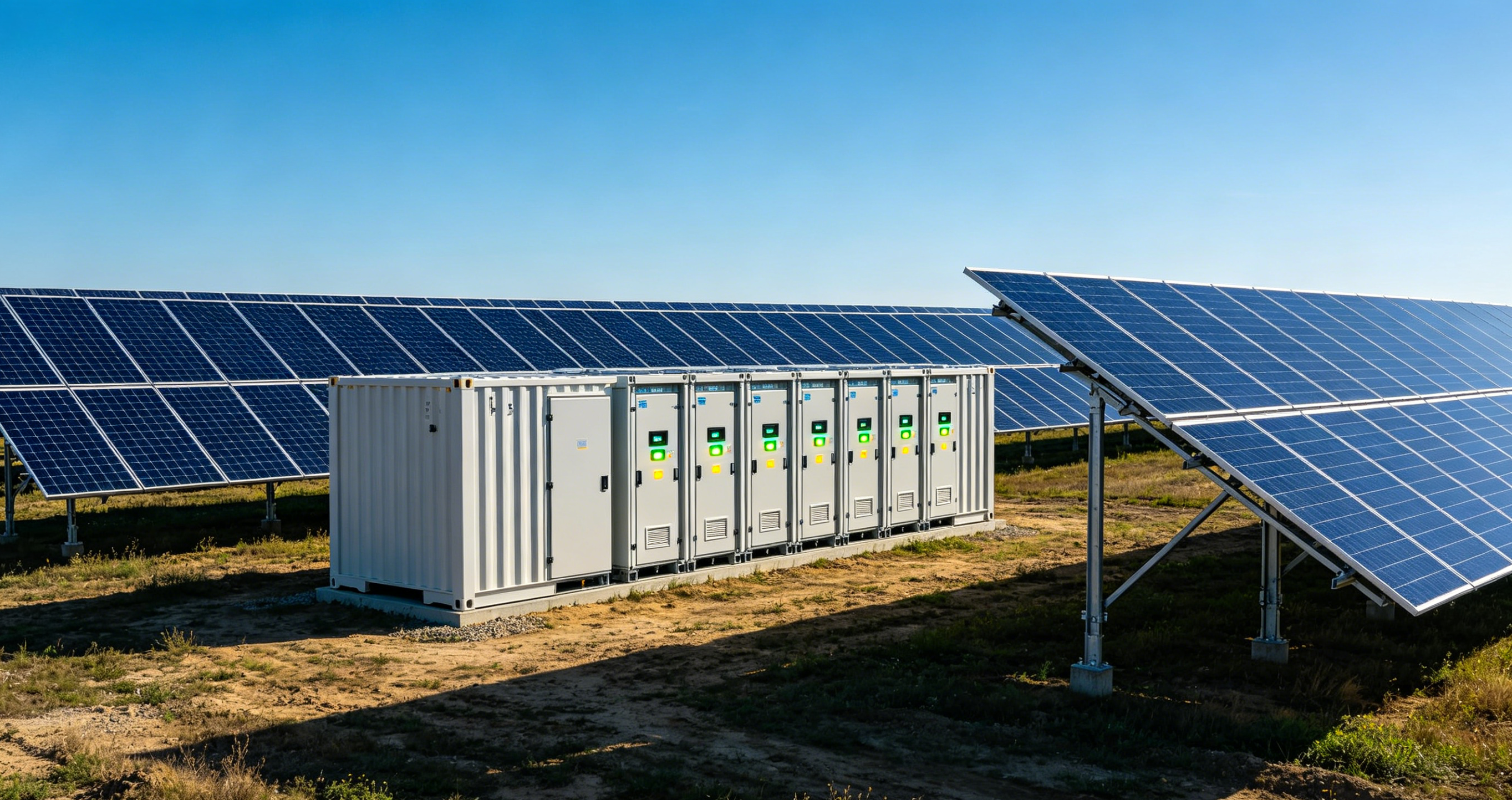

▲ 商用大型集中式光伏逆变器（500kW~3MW）电站场景

测试需求：按GB/T 19964-2024新国标和IEC 62109完成全项安规+并网+效率认证测试，出具具备CNAS/CMA资质的检测报告。

解决方案（商用型配置）：

测试环节	设备型号	核心作用
安规测试	AN1637H	五合一安规综合测试，支持耐压+接地并行输出
电网模拟	ANBGS-200TL（200kVA）	大功率电网模拟，200kVA容量覆盖MW级逆变器LVRT/HVRT测试
光伏模拟	ANEVS-T（可扩展）	大功率光伏阵列模拟，多台并机覆盖MW级逆变器MPPT验证
功率分析	ANPA4000-8通道	多通道同步分析：DC侧+三相AC侧+多台逆变器并行对比
直流供电	ANEVD系列	模块化大功率双向直流电源，支持1000V/ms电压斜率、8种负载模式

实施效果：

• ANBGS-200TL以303A额定电流满足MW级逆变器满载并网测试需求
• ANPA4000-8通道同时监测DC侧+AC侧+辅助电源，单次测试完成全参数记录
• ANEVD内置Sandia & EN50530动态MPPT测试程序，大幅提升光伏模拟测试效率
• 测试数据符合CNAS/CMA评审对原始记录的完整性和可追溯性要求
• 年测试服务产能提升40%，缩短了厂商的认证排期

---
