2025年中国新型储能新增装机突破 45GW，预制舱式锂离子电池储能系统已成为规模化储能的绝对主力产品形态。宁德时代、阳光电源、比亚迪、海博思创等头部企业每年交付数千台预制舱储能系统，下游的PCS变流器、电池簇、电池模组厂商同样面临爆发式增长的产能爬坡压力。
关于本文方案
本方案由苏州朝赢电子科技根据多年行业服务经验原创撰写。我们作为艾诺仪器、海思伟创、鼎阳科技等品牌授权代理商，不仅提供设备销售，更提供选型评估、方案定制、现场调试、售后技术支持的全流程服务。同样产品，我们能帮您匹配最合适的型号、避免踩坑、对接MES系统、优化产线效率。有方案需求欢迎直接联系我们。
每一台预制舱、每一个PCS、每一个电池簇在出厂前，强制性安规测试是绕不过去的刚需。

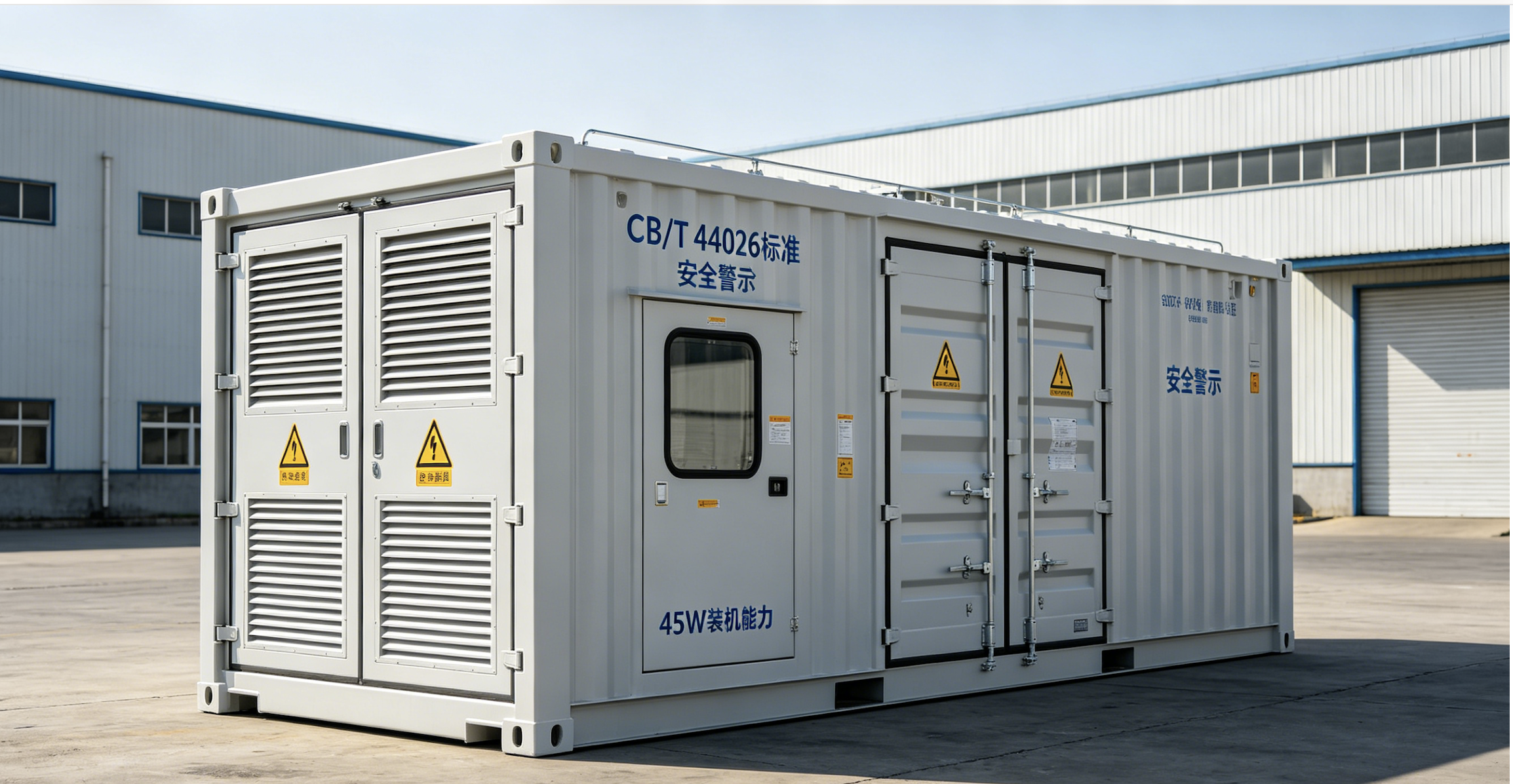

▲ 预制舱式储能系统电池仓 — 大规模储能的安规测试对象
2024年12月1日，GB/T 44026-2024《预制舱式锂离子电池储能系统技术规范》 正式实施（国标推荐，但头部采购方已写入招标技术条件，实质上强制），明确要求储能系统出厂前必须完成：
与此同时，储能PCS变流器需满足 IEC 62477-1:2022 的安全要求（欧盟版 EN IEC 62477-1:2023 已发布，2026年8月强制替代旧版），北美市场还需满足 UL 1741 + UL 9540/9540A。
储能行业与传统家电、电源行业对安规测试的核心区别在于：被测设备要么超高压（1500V DC级别），要么超大电容（数千μF DC-Link电容组），要么超大面积（预制舱级），测试电流需求远超常规的 40~100mA。 这是本文重点解决的核心痛点。
储能PCS变流器和预制舱系统内部含有大量的 DC-Link 电容、EMI滤波电容和功率模块寄生电容：
| 设备类型 | 典型电容构成 | 预估容性电流 |
|---|---|---|
| 工商业PCS变流器（100~500kW） | DC-Link电容组 2000~8000μF + EMI滤波 | 100~300mA |
| 预制舱储能系统（≥100kW/200kWh） | 多级DC-Link+长距离直流铜排分布电容+绝缘支撑寄生电容 | 150~500mA |
| 电池簇（DC 800~1500V） | 电池模组间分布电容 + 铜排 + 绝缘支撑 | 50~200mA |
交流耐压测试时，被测电容产生的容性电流 I = 2π × f × C × V。以 PCS 的 DC-Link 4000μF 在 5kV/50Hz 下计算：I = 2 × 3.14 × 50 × 0.004 × 5000 ≈ 6280mA，远超任何耐压仪的输出能力。实际测试中通过 d.c. 耐压（充电后电流归零）或合理缩短充电时间来规避容性电流，但即便如此，大电容充电过程中初期电流可达数百mA。普通 40~100mA 输出的耐压仪在该场景下直接过载保护停机，无法完成测试。
工商业储能直流母线电压通常在 800~1500V DC，对应的绝缘电阻测试电压需要 1000~6000V DC，介质强度（耐压）测试电压根据 IEC 62477-1 的冲击电压等级可超过 DC 3000V / AC 2400V。
以信颖 XES-261YB 储能一体柜的实际要求为例：
预制舱体通电可达数十吨，接地铜排连接点多、接触电阻分布广。GB/T 44026 要求施加 30A 直流电流/1min，电压降不超过 3V，确保庞大舱体的每个可接触金属部件都有可靠接地回路。
| 标准章节 | 检测项目 | 核心要求 |
|---|---|---|
| 8.3.1.1 / 10.23 | 冲击耐受电压 | 对主电路施加标准冲击电压脉冲，无击穿 |
| 8.3.1.2 / 10.22 | 电气间隙 | 导电部件间最短空间距离达标 |
| 8.3.1.3 / 10.22 | 爬电距离 | 绝缘表面泄漏路径达标 |
| 8.3.2 / 10.24 | 绝缘电阻 | 各独立电路对地及相互之间 ≥1MΩ |
| 8.3.3 / 10.25 | 介质强度 | 工频交流 1min 或等效直流，无击穿无飞弧 |
| 8.3.4 / 10.26 | 接地连续性 | 任一可接触导电部分与保护接地极之间，30A DC 1min，电压降≤3V |
型式试验认证：中国质量认证中心已将 GB/T 44026 纳入 CQC 自愿性产品认证规则（CQC13-464293），宁德时代、阳光电源等头部客户招标文件中明确要求投标产品通过该标准检测。这是刚需，不是可选。
| 试验类别 | 电气试验项目 |
|---|---|
| 冲击电压、a.c./d.c. 电压 | 对绝缘系统施加规定的试验电压，无击穿 |
| 局部放电 | 检测绝缘材料内部缺陷 |
| 保护阻抗 | 验证保护接地回路阻抗 |
| 触摸电流 | 测量正常/故障状态下可触及部件的接触电流 |
| 电容器放电 | 断电后电容残余电压的安全放电时间 |
新版变化（2022 vs 2012）：适用电压上限从 AC 1000V / DC 1500V 扩展至更宽泛的储能应用场景；新增双向变流器类别；更新接触电流限值和 PE 导体电流限值。欧盟版 EN IEC 62477-1:2023 将于 2026年8月9日 强制替代旧版，厂商需提前适配。
| 标准 | 适用对象 | 关键测试要求 |
|---|---|---|
| GB/T 44026-2024 | 预制舱储能系统 | 冲击电压、介质强度、绝缘电阻、30A接地 |
| IEC 62477-1:2022 | PCS变流器 | a.c./d.c.电压、局部放电、触摸电流 |
| GB/T 34120-2017 | 储能变流器 | 介质强度(6.4)、绝缘电阻(6.3)、效率(6.6) |
| GB/T 36276-2018 | 电力储能用锂离子电池 | 绝缘电阻、耐压、短路 |
| UL 1741 | 北美分布式变流器 | 介电耐压、绝缘电阻 |
| UL 9540/9540A | 储能系统安全+热失控 | 电气安全+热失控蔓延测试 |
| 型号 | 交流耐压 | 容量 | 直流耐压 | 绝缘电阻 | 接地 | 推荐场景 |
|---|---|---|---|---|---|---|
| HEX301M-500mA | 5kV/500mA | 2500VA | 6kV/20mA | 2.5kV/50GΩ | 选配 | 🔥 工商业储能主力 |
| HEX301M-1000mA | 5kV/1000mA | 5000VA | 6kV/20mA | 2.5kV/50GΩ | 选配 | 🔥 预制舱级超大电容 |
| DEC3000 | 5kV/100mA | 500VA | 8kV/20mA | 6kV/200GΩ | 标配 | 实验室/研发验证 |
| DEC3001 | 5kV/100mA | 500VA | 8kV/20mA | 6kV/200GΩ | 标配 | 对标菊水TOS9300，高端认证 |
2500VA 超大容量输出，交流耐压 5kV/500mA。专为超大容性负载设计——PCS变流器的数千μF DC-Link电容组、预制舱长距离铜排分布电容，一次性充电完成测试，不会中途保护断电。

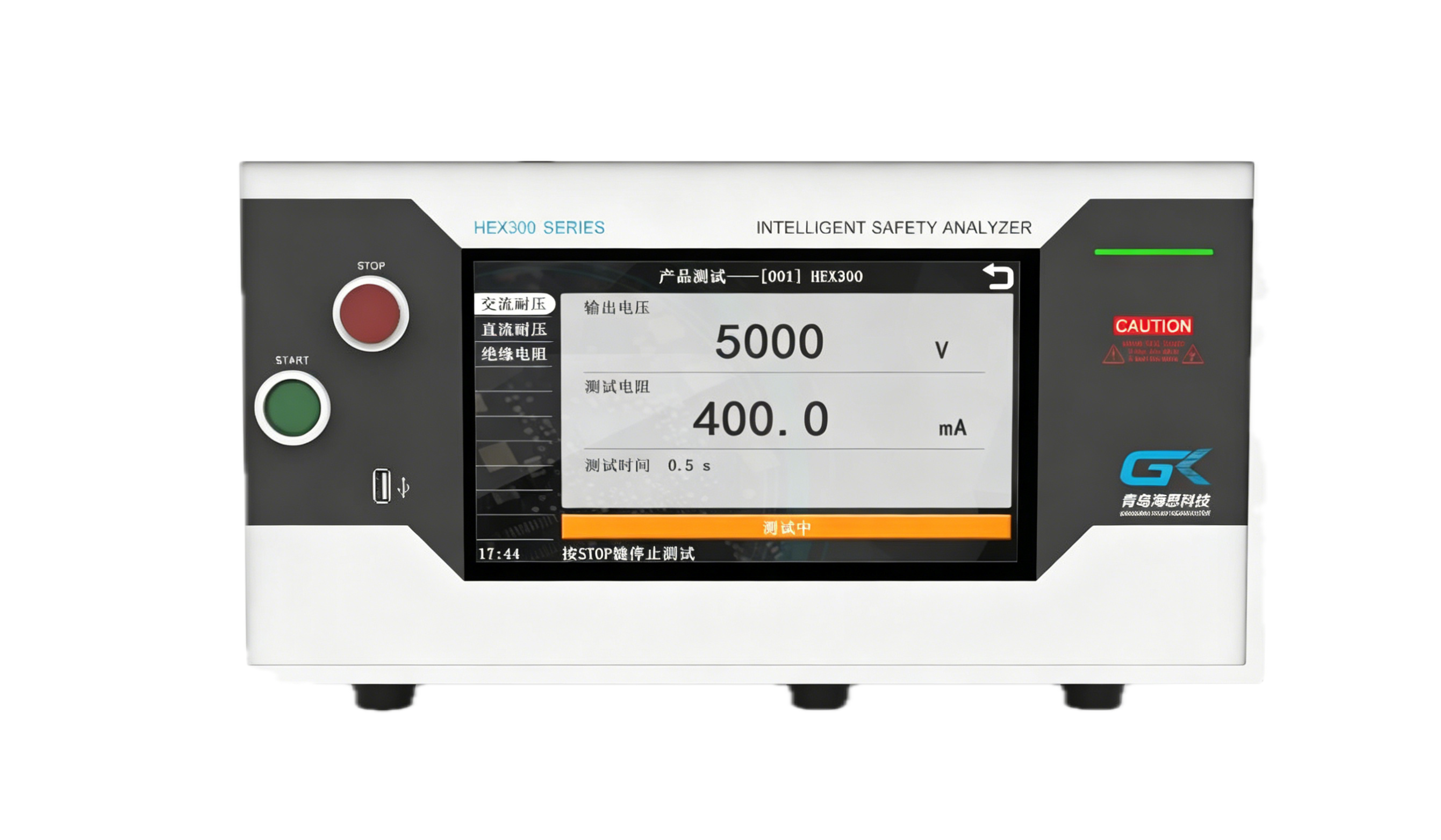

▲ HEX301M-500mA — 5kV/500mA/2500VA超大容量，专为储能大电容负载设计
| 参数 | 规格 |
|---|---|
| 交流耐压 | 50~5000V / 500mA，额定容量 2500VA |
| 直流耐压 | 50~6000V / 20mA |
| 绝缘电阻 | 50~2500V DC / 50GΩ |
| 波形失真度 | 正弦波＜1%（阻性负载） |
| 电弧侦测 | 1~9级可调，精准识别击穿和飞弧 |
| 放电时间 | ≤400ms（容性被测物快速安全放电） |
| 接口 | RS232 / USB / LAN / PLC |
| 显示 | 7英寸高清触摸屏，中英文切换 |
5000VA 极限容量，交流耐压 5kV/1000mA。针对超大预制舱储能系统（多台PCS+多列电池簇并联在同一个预制舱内），整体等效电容远超常规PCS，需要 1000mA 级输出才能稳定完成耐压测试。
注意：HEX301M 系列不含接地导通测试功能。GB/T 44026 要求的 30A 直流接地测试需选用同品牌独立接地仪或含接地的综合型号。
| 需求场景 | 推荐型号 | 说明 |
|---|---|---|
| 搭配合HEX301M使用 | HEX303E 接地导通电阻分析仪（64A） | 专业接地分析，支持交流64A，精度高 |
| 直流接地（储能标准） | HEX303D-100 直流接地分析仪（100A） | 纯直流100A，完美匹配 GB/T 44026 的30A DC接地要求 |
| 一体化方案（含接地） | HEX310 六合一（含32A接地） | 一机搞定，适合研发实验室 |
| 高端实验室方案 | DEC3002 或 DEC3003 | 40A接地+全功能，10.1寸触屏，对标菊水TOS9300 |
10.1英寸大屏触控，1% 基本误差，直流耐压可达 8kV/200GΩ 绝缘电阻测试范围。适合储能系统研发实验室、第三方检测机构和认证预检场景，对标国际品牌菊水 TOS9300 系列。
除安规测试外的其他关键测试需求，朝赢电子可提供完整产品链：
| 测试环节 | 推荐产品 | 作用 |
|---|---|---|
| 电池充放电 | CYBD/CYHD 双向直流电源、CYRB 回馈式充放电电源 | 模拟电池充放电特性，PCS研发+老化测试 |
| 电网模拟 | CYGM 电网模拟器、CYPA 可编程交流电源 | 模拟电网电压跌落、频率偏移等工况 |
| 功率分析 | CY330E 三相功率分析仪、CY6500 多通道功率计 | PCS 转换效率测试（GB/T 34120要求） |
| 电子负载 | CYRD 回馈式直流负载、CYRL 交流负载 | PCS 满载放电、电网冲击耐受测试 |
| 电池模拟 | CYBS 电池模拟器 | 替代真实电池组做安全可控的PCS研发调试 |
GB/T 44026-2024 本身是推荐性国标（GB/T），但在实际操作中已被各大储能采购方的招标技术条件引用为强制条款。中国质量认证中心（CQC）已建立该标准的自愿性产品认证规则。宁德时代、阳光电源、比亚迪等头部厂商在招标文件中明确要求投标产品通过 GB/T 44026 全项型式试验。对于储能集成商而言，不满足该标准意味着无法进入主流采购供应商名录。
储能变流器和预制舱内部有大量电容（DC-Link 数千μF、EMI 滤波电容、长距离铜排分布电容），耐压试验时高压对这些电容充电的过程中需要的瞬时充电电流轻松超过 100mA。普通耐压仪输出功率不足时，表现为电压无法爬升到设定值就保护停机，或者显示屏上的电流读数超限保护。换用 500mA 级的 HEX301M 后，强大的输出能力可以完成电容充电并提供稳定的设定电压，测试才能正常执行。
首选 AC 耐压（接近实际工频工况，能检测绝缘材料介损和局部放电）。但对于超大电容负载（如预制舱级），先以 DC 耐压充电至设定电压（容性电流归零后），再验证绝缘介质的稳态泄漏电流，也是一种公认的等效替代方案。GB/T 44026 的介质强度试验允许使用"等效直流电压"，建议在正式测试前确认客户或招标文件对 AC/DC 的具体要求。
普通家电的接地测试采用 25A 交流/1min/≤0.1Ω。预制舱重量大、接地连接点多（铜排+螺栓+舱体框架），GB/T 44026 要求的是 30A 直流 1min/电压降≤3V（等效约0.1Ω）。相比交流接地，直流测试可以排除大面积金属结构的涡流干扰。HEX301M 系列不含接地功能，建议搭配 HEX303E（64A 接地分析仪）或 HEX303D-100（100A 直流接地，完美匹配 GB/T 44026），或选用 DEC3002/DEC3003（内置 40A 接地）。
安规测试仪（耐压+绝缘+接地）是出厂检验的必配设备。从研发到产线的完整储能测试平台还应包括：双向直流电源（模拟电池充放电）、电网模拟器（模拟电网正常/故障工况）、三相功率分析仪（PCS 效率测试）、电子负载（放电和老化测试）。朝赢电子可提供上述全链路设备的一站式打包方案。
