家用电器是中国制造业的万亿级支柱产业。据中国电器工业协会数据，2025年全国家电行业总产值超过2.2万亿元，涵盖空调、冰箱、洗衣机、厨房电器、小家电等数十个品类。所有品类均需依据 GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》（等同采用 IEC 60335-1）进行出厂安全性能测试。
GB 4706.1 是家电行业安规测试的根本标准，覆盖从电击防护、绝缘配合、接地保护到泄漏电流限值的全面安全要求。所有进入中国市场的家电产品必须通过 3C 认证，其中安规四项——耐压、绝缘、接地、泄漏——是每台产品出厂前强制执行的全检项目。
家电企业的安规测试需求特征：
关于本文方案
本方案由苏州朝赢电子科技根据多年行业服务经验原创撰写。我们作为艾诺仪器、海思伟创、鼎阳科技等品牌授权代理商，不仅提供设备销售，更提供选型评估、方案定制、现场调试、售后技术支持的全流程服务。同样产品，我们能帮您匹配最合适的型号、避免踩坑、对接MES系统、优化产线效率。有方案需求欢迎直接联系我们。
GB 4706.1-2005 对家电产品的安规测试要求集中在第13章（工作温度下的泄漏电流和电气强度）和第16章（泄漏电流和电气强度），核心测试项目如下：
| 测试项目 | 章节 | 测试要求 | 判定标准 |
|---|---|---|---|
| 电气强度（耐压） | 13.3 / 16.3 | 基本绝缘1000V，附加绝缘1750V，加强绝缘3000V，1分钟 | 无击穿或闪络，泄漏限值通常5mA（高泄漏可增至30mA） |
| 绝缘电阻 | 引用标准 | 500V DC施加，测量绝缘电阻 | I类≥2MΩ，II类≥7MΩ |
| 接地电阻 | 第27章 | 25A 测试电流，测量接地回路电阻 | ≤0.1Ω（电源线不计入） |
| 泄漏电流 | 13.2 / 16.2 | 1.06倍额定电压下通电，测量外壳到地的泄漏 | II类≤0.25mA，0类/I类便携≤0.75mA，I类固定式≤3.5mA |
家电产品按防触电保护类型分为I类（有保护接地）和II类（双重绝缘/加强绝缘），测试要求有所不同：
| 对比项 | I类电器（如空调、冰箱、洗衣机） | II类电器（如电吹风、吸尘器、电风扇） |
|---|---|---|
| 耐压电压 | 基本绝缘1000V，加强绝缘3000V | 加强绝缘3000V |
| 接地测试 | ✅ 必须（25A/≤0.1Ω） | ❌ 不适用（无保护接地） |
| 泄漏电流限值 | 便携≤0.75mA，固定式≤3.5mA | ≤0.25mA |
| 绝缘电阻 | ≥2MΩ | ≥7MΩ |
关键提醒：I类电器的接地导通测试是强制性全检项目。如果接地电阻超标（如油漆未清除导致接触不良），可能造成设备金属外壳在绝缘失效时带电，是严重的安全隐患。产线上必须确保每个接地连接点的测试都合格。
| 对比项 | 单相电器（220V） | 三相电器（380V） |
|---|---|---|
| 典型产品 | 冰箱、洗衣机、微波炉、小家电 | 中央空调、大功率热水器、工业空调 |
| 功率范围 | ≤3kW | 3kW~30kW+ |
| 泄漏测试 | 单相测量（火线/零线对地） | 三相测量（L1/L2/L3分别对地+综合） |
| 功率测试 | 单相功率计 | 三相功率计（三瓦特计法） |
| 仪器要求 | 单相测试仪 | 三相测试仪（如AN1651TH） |
| 泄漏限值 | 便携0.75mA / 固定式3.5mA | 固定式3.5mA（三相综合） |
在安规综合测试中，变频电源（隔离电源）是不可或缺的配套设备，尤其是进行泄漏电流测试和功率测试时。不能直接使用市电插座给被测品供电，原因有三：
一、自动调压——满足不同测试项目的电压要求
GB 4706.1 对不同测试项目规定了不同的供电电压条件：泄漏电流测试要求在 1.06 倍额定电压 下进行（如额定 220V 的电器，泄漏测试需在 233.2V 下测量），而功率测试要求在 额定电压 下进行。如果直接使用固定的市电插座，无法在不同测试项目之间自动切换电压，操作人员需要手动调节调压器，不仅效率低下而且容易出错。变频电源可以编程设定不同的输出电压档位，在泄漏和功率两个测试项目之间自动切换电压，全程无需人工干预。
二、隔离保护——防止测试不合格品引发工厂跳闸
安规综合测试仪在测试过程中需要将被测电器的带电部件与保护接地之间施加高压。如果被测品在生产过程中存在绝缘缺陷（如绕组碰壳、绝缘破损），施加高压时会产生较大的泄漏电流，可能触发工厂配电系统的漏电保护开关，导致整条产线甚至整个车间跳闸断电。将变频电源串联在供电回路中，利用其内置的隔离变压器将测试回路与工厂电网实现电气隔离，被测品的故障电流不会回流到工厂配电系统，从而避免单台产品的不合格导致大面积停电事故。
三、隔离测量——消除对地泄漏的干扰，确保测试精度
被测家电产品直接使用市电供电时，市电的零线在变压器端是接地的，导致产品内部的泄漏电流有一部分会通过零线-大地回路流走，安规测试仪测量到的泄漏电流值小于实际值，造成测试数据偏差，使某些本来超限的产品被误判为合格出厂。变频电源的隔离变压器将测试回路与大地完全隔离，产品唯一的对地路径就是安规测试仪的测量回路，所有泄漏电流全部经过 MD 人体网络被准确测量，确保测试数据的真实性和可靠性。
结论：变频电源在家电安规测试中绝不是可有可无的配件。它同时解决了电压自动切换、产线安全防护和测量精度保障三个核心问题。AN9651H 和 AN1651TH 已内置变频电源，无需额外采购；AN9640B 和 AN9640H 需要外配，建议同时考虑隔离变压器的容量是否满足被测品的最大功率需求。
针对家电行业的不同产品类型、产线规模和预算水平，推荐四款艾诺仪器方案。选型核心逻辑：先判断单相还是三相 → 再看是否需要内置电源 → 最后根据预算选择性价比方案。
| 型号 | 功能 | 内置电源 | 精度 | 适用电器类型 | 定位 |
|---|---|---|---|---|---|
| AN9640B | 六合一（耐压+绝缘+接地+泄漏+功率+启动） | ❌ 需外配电源 | 标准级 | 单相小家电、常规家电 | 🟢 高性价比入门 |
| AN9640H | 七合一（+直流耐压） | ❌ 需外配电源 | 高精度 1% | 单相家电全品类 | 🔵 升级款推荐 |
| AN9651H | 七合一（+直流耐压） | ✅ 内置6kW电源 | 高精度 1% | 单相家电（需内置电源） | 🟣 高端一体机 |
| AN1651TH | 八合一（+回路电阻） | ✅ 内置电源 | 高精度 1% | 单相+三相家电全品类 | 🔴 三相旗舰 |
推荐场景：单相小家电（电饭煲、电磁炉、电风扇、电暖器）、中小规模产线、预算有限但需要六合一全功能
| 参数项 | 规格 |
|---|---|
| 功能 | 交流耐压+绝缘电阻+接地电阻+泄漏电流+功率+启动（六合一） |
| 耐压 | 5kVac/100mA，500VA |
| 绝缘 | 1kVdc/2000MΩ |
| 接地 | 32Aac/600mΩ |
| 泄漏 | 300V/20A，MD-A网络(IEC60990) |
| 功率/启动 | 需外配电源（需另行采购变频电源或使用被测品自带电源） |
| 显示 | 5.5英寸LCD，RS232/ALARM/REMOTE/PLC接口 |
| 优势 | ✅ 六合一全功能，价格最亲民 ✅ 500VA耐压容量满足家电全线测试 ✅ 配备ESRS软件可实现信息化管理 |
| 局限 | ⚠️ 精度标准级（低于H系列）；⚠️ 需外配电源，增加接线复杂度 |
⚠️ 选型踩坑提醒 — 9640B 的功率测试局限：
AN9640B 的功率测试模块在低功率段测量能力有限，30W 以下的小功率产品通常无法准确测量。这意味着以下场景不建议使用 9640B：
建议：如果产品线包含上述小功率/待机功率测试需求，建议直接选用 AN9640H（0.1W 起测，低功率段精度有保障）。
预算参考：单台设备+外配变频电源 ≈ 中低成本。适合年产万台以下、无明显小功率测试需求的中小型家电企业。
推荐场景：单相白色家电（冰箱、洗衣机、空调内机）、中大型产线
| 参数项 | 规格 |
|---|---|
| 功能 | 交流耐压+直流耐压+绝缘电阻+接地电阻+泄漏电流+功率+启动（七合一） |
| 精度 | 1%安规基本误差 / 0.2%功率基本误差 |
| 接地 | 与耐压并行测试，大幅提升效率 |
| 泄漏 | 与功率并行测试，同时测量不等待 |
| 人体网络 | 8种泄漏人体网络可选，覆盖各行业标准 |
| 接口 | RS232/LAN/USB/BARCODE/PLC/ALARM/REMOTE/HDMI |
| 功率/启动 | 需外配电源 |
| 优势 | ✅ 1%高精度，数据可靠 ✅ 耐压+接地并行 / 泄漏+功率并行，效率翻倍 ✅ 8种人体网络，多标准一站兼容 ✅ 接口丰富，完美对接MES系统 |
| 局限 | ⚠️ 需外配电源；⚠️ 仅单相 |
相比9640B的升级点：精度由标准级提升到1%；增加直流耐压；接地与耐压可并行测试；增加8种人体网络；增加LAN/HDMI接口；功率从0.1W 起测，全面覆盖待机功率和小功率电器测试。
⚡ 定制型号：AN9640HL — 多档位切换测试
对于具有多档位功率切换的家电产品（如电吹风、暖风机、风扇等），不同档位对应不同功率。AN9640HL 是 9640H 的定制升级版本，支持设置多档功率测试程序，仪器按预设档位顺序自动切换电压并逐档测试功率。生产线上操作人员推档位 → 仪器自动记录 → 判定是否合格，一气呵成。典型应用：
9640H vs 9640HL 选择：如果产品仅有单一额定功率的，选用 9640H 即可；如果产线上有多档位切换的家电产品，建议直接采用 9640HL 定制版。
预算参考：单台设备+外配变频电源 ≈ 中档投入。适合年产量万台~十万台级的中大型家电企业。
推荐场景：单相家电产线、希望一台设备搞定所有测试的场合
| 参数项 | 规格 |
|---|---|
| 功能 | 同AN9640H（七合一），内置6kW变频电源 |
| 功率测试 | 内置6kW电源，300V/20A，无需外配 |
| 启动测试 | 内置6kW电源，300V/25A，无需外配 |
| 其他参数 | 与AN9640H完全一致（1%精度、并行测试、8种人体网络、丰富接口） |
| 优势 | ✅ 内置电源：节省一台独立变频电源的采购成本和占地空间 ✅ 接线简化：无需连接外部电源，一机搞定 ✅ 移动灵活：设备可随时移动到其他产线使用 |
| 局限 | ⚠️ 内置电源最大6kW，超大功率家电（>6kW）仍需外配；⚠️ 仅单相 |
适用场景判断：如果被测产品的功率≤6kW，且产线希望减少设备数量、简化接线，则推荐AN9651H（内置电源一体机）。如果被测功率>6kW或已有独立电源设备，则AN9640H性价比更高。
推荐场景：三相空调、大功率热水器、充电桩等三相电器产线
| 参数项 | 规格 |
|---|---|
| 功能 | 交流耐压+直流耐压+绝缘电阻+接地电阻+泄漏电流+功率+启动+回路电阻（八合一） |
| 适用电器 | 单相+三相全覆盖 |
| 精度 | 1%安规误差 / 0.2%功率误差 |
| 电源 | 内置变频电源 |
| 显示 | 安卓平台，10英寸触摸屏 |
| 智能 | 场景识别、智能匹配、自动测试 |
| 接口 | RS232/LAN/USB/BARCODE/PLC/ALARM/REMOTE/HDMI |
| 优势 | ✅ 单三相通吃：一台设备覆盖所有家电品类 ✅ 八合一全功能：唯一覆盖回路电阻测试 ✅ 安卓智能平台：10寸触摸屏，操作极简 ✅ 内置电源：无需外配 |
| 局限 | ⚠️ 价格最高，适合有三相需求的场景 |
选型建议：如果产线同时生产单相和三相电器，AN1651TH一台设备即可覆盖全部品类，避免采购多台不同型号设备的冗余成本。
| 你的情况 | 推荐型号 | 理由 |
|---|---|---|
| 只做小家电、预算紧张、无低功率测功需求 | AN9640B | 六合一功能够用，价格最低 |
| 需测待机功率/小功率电器（<30W） | AN9640H | 0.1W起测，9640B测不了 |
| 做白色家电、对精度/效率有要求 | AN9640H | 1%高精度+并行测试，效率精度双提升 |
| 产线上有多档位切换的家电（吹风机/风扇等） | AN9640HL | 9640H定制版，多档功率逐档自动测试 |
| 产线空间有限、希望一机搞定 | AN9651H | 内置6kW电源，接线最少，移动灵活 |
| 有三相家电（中央空调、大功率热水器等） | AN1651TH | 唯一支持三相，八合一旗舰 |

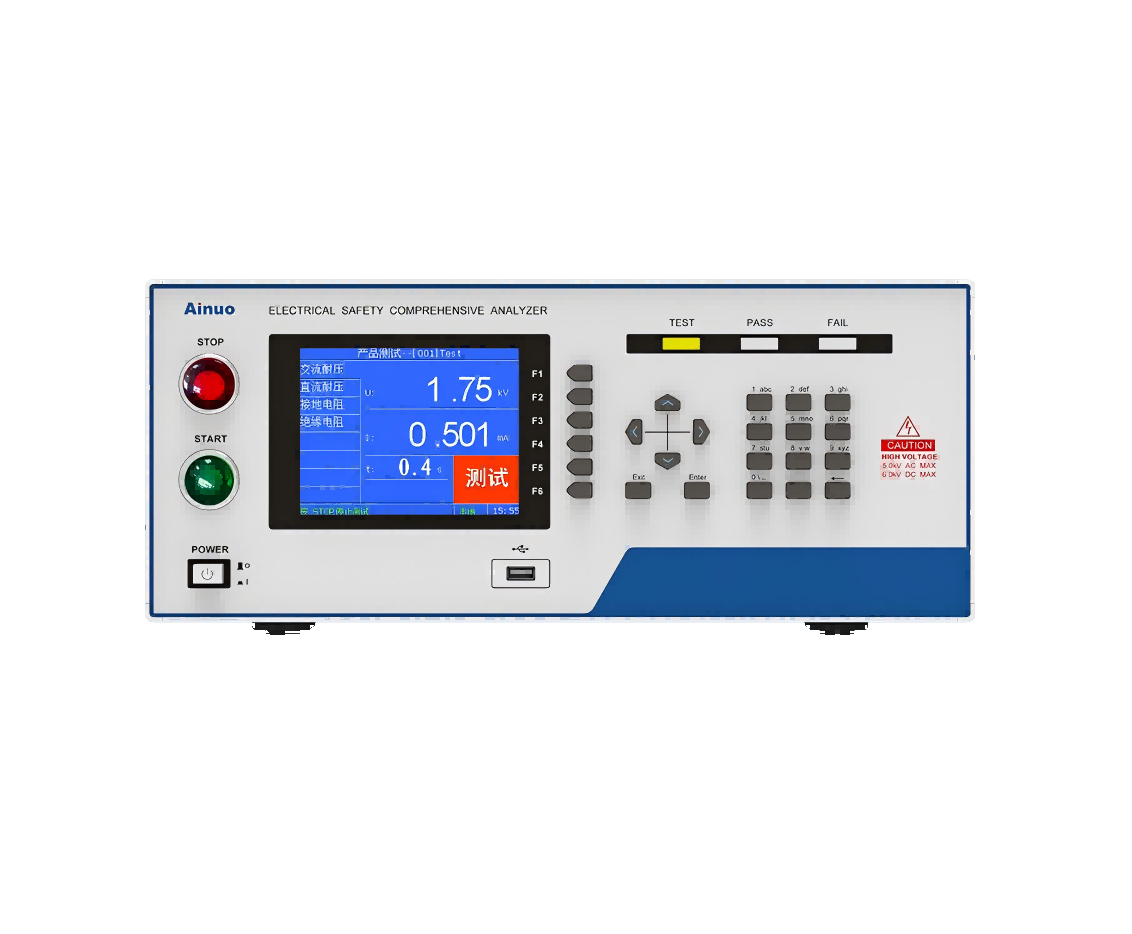

AN9640H/AN9651H 系列
高精度七合一 · 1%基本误差 · 8种人体网络

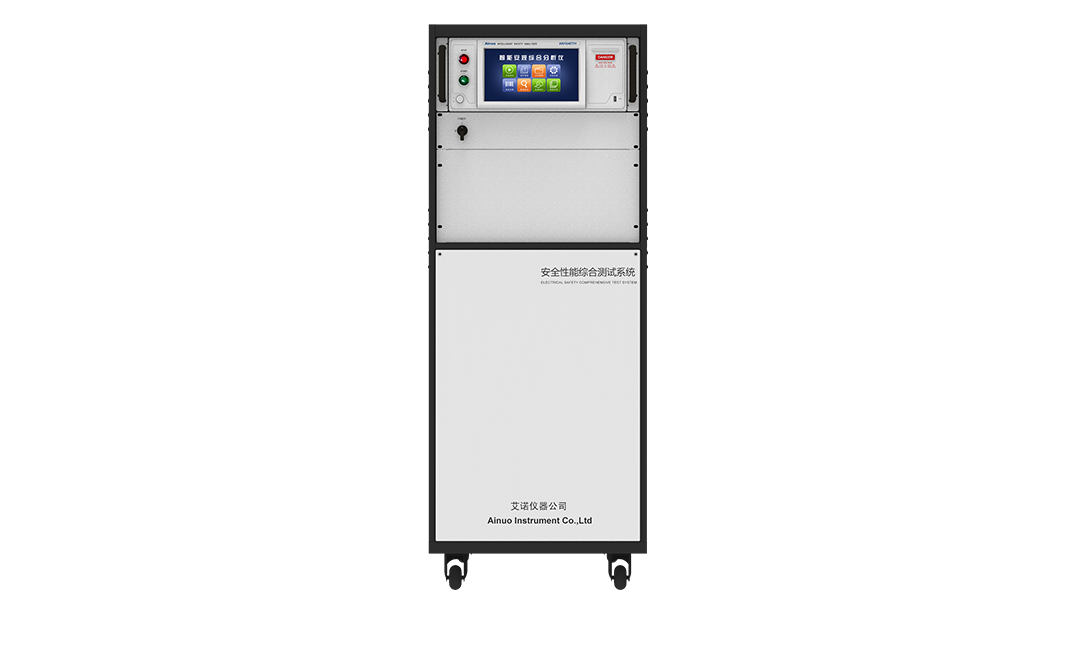

AN1651TH 单三相旗舰
八合一全覆盖 · 安卓10寸触摸屏 · 智能匹配
白色家电
洗衣机、冰箱、空调
小家电
电吹风、电饭煲、电风扇

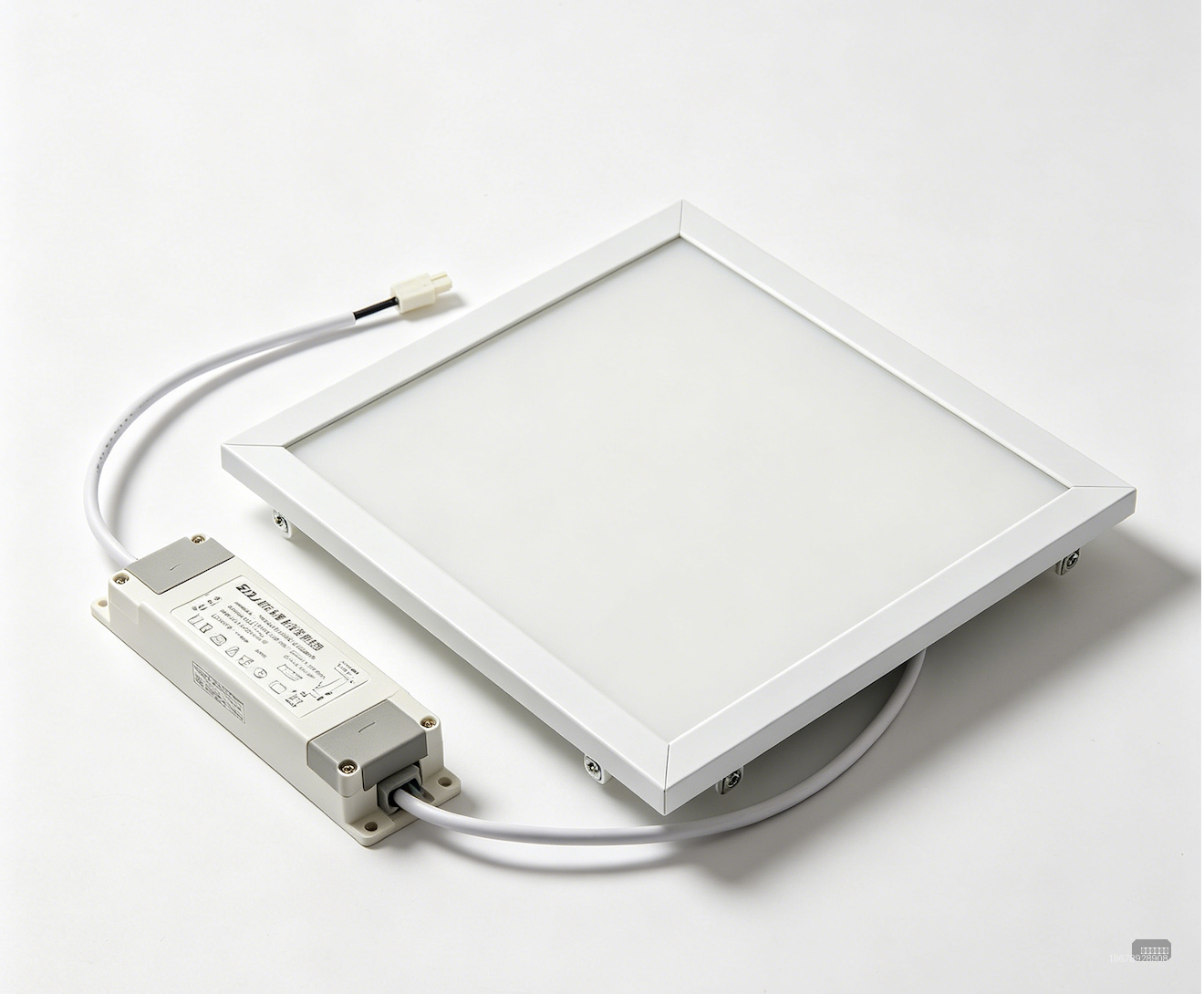

照明设备
LED灯具、驱动电源

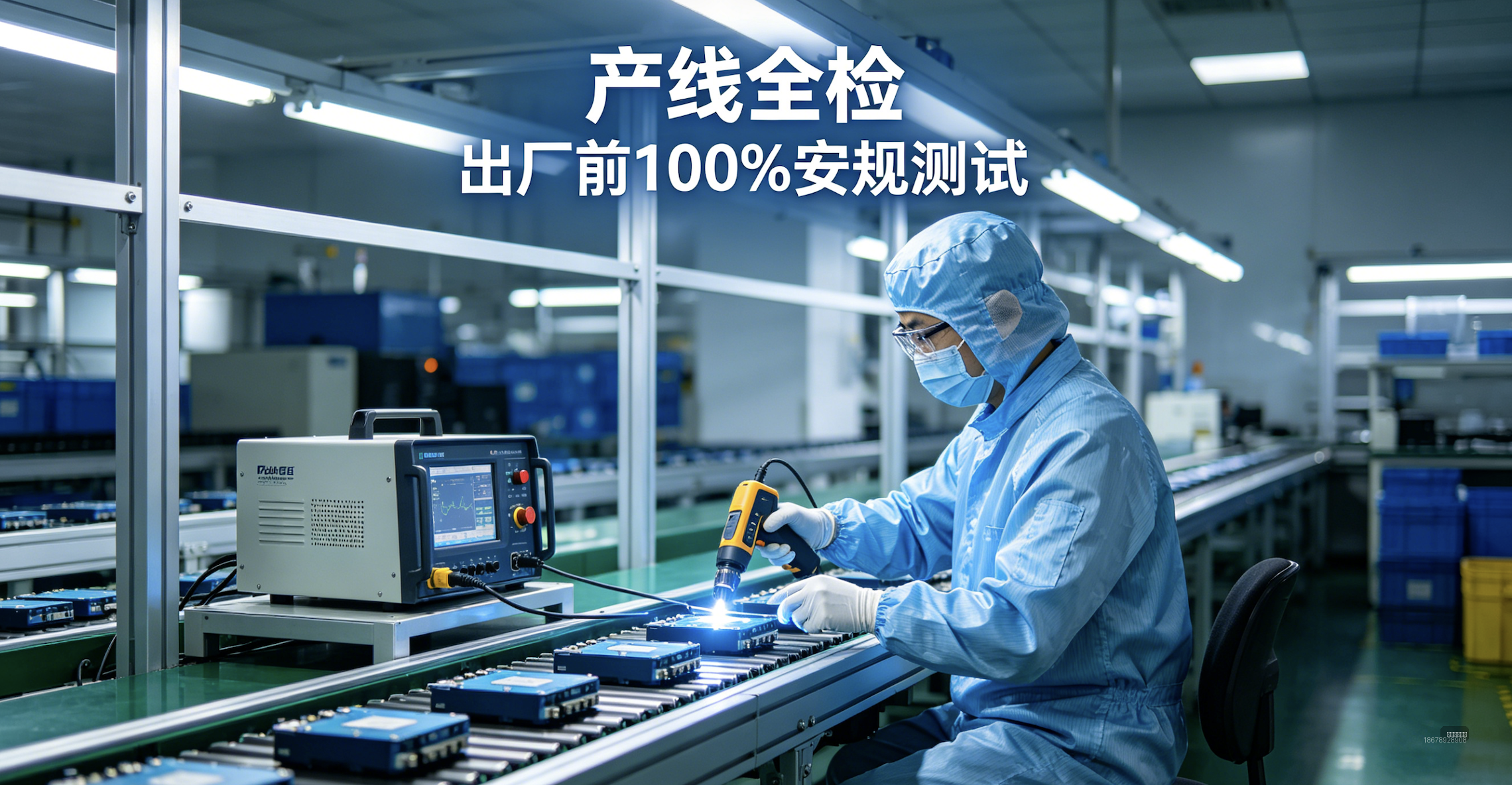

产线全检
出厂前100%安规测试
根据 GB 4706.1-2005，家电产品出厂全检必须完成耐压测试（电气强度）、绝缘电阻、接地导通三项，其中 I 类电器（有保护接地）必须测接地。泄漏电流测试一般在以下情况下才执行：① 3C 型式试验时全项检测；② 客户的特别验收要求；③ 工厂内部质量抽检。大多数家电产线出厂全检只测耐压+绝缘+接地三项。
| 对比 | AN9640B | AN9640H |
|---|---|---|
| 功能 | 六合一（无直流耐压） | 七合一（含直流耐压） |
| 精度 | 标准级 | 1%高精度 |
| 并行测试 | ❌ 不支持 | ✅ 耐压+接地并行、泄漏+功率并行 |
| 人体网络 | 1种（MD-A） | 8种可选 |
| 显示/接口 | 5.5寸LCD / RS232 | 同+BARCODE/LAN/HDMI |
| 定位 | 入门性价比 | 中高端高精度 |
简而言之，9640B = 够用便宜；9640H = 更快更准、功能更多。
内置电源（AN9651H）的优势是简化接线、减少占地、移动灵活。但内置电源功率有限（6kW），超过6kW的大功率家电仍需要外配更大功率的变频电源。如果产线已有独立电源设备，或者需要外配大功率电源，则推荐AN9640H（外配电源），价格更低、适配更灵活。
三相电器（380V输入）的泄漏电流测试需要分别测量L1/L2/L3三相各对地以及综合泄漏。三相功率测试需要三瓦特计法测量。普通单相安规仪（9640B/H/9651H）无法完成三相测量。AN1651TH是唯一支持三相+单相全覆盖的型号。
I 类电器（0.75mA~3.5mA）有保护接地，万一绝缘失效，故障电流通过接地线流向大地，不会全部流经人体，所以泄漏电流容许值较大。II 类电器（≤0.25mA）依赖双重绝缘或加强绝缘来保护用户，没有保护接地，泄漏电流直接可能流经人体，因此容许值更严格。这就是为什么 II 类电器的泄漏和耐压测试都需要更严苛的判定标准。
