一、国内医疗器械行业发展趋势

中国医疗器械市场已跃升为全球第二大市场，2024年市场规模超过1.09万亿元，预计2025年达到约1.22万亿元。在人口老龄化加速、医疗消费升级、国产替代政策推动等多重因素驱动下，行业保持高速增长。与此同时，国家药监局对医疗器械注册检验的要求日趋严格，新版GB 9706.1-2020标准已于2023年5月全面实施，对医用电气设备的电气安全测试提出了更系统、更严格的要求。

从产业趋势来看，高端医疗设备的国产替代已进入加速期。以呼吸机、CT、MRI等为代表的大型医疗设备，在NMPA注册检验中对电气安全的合规性要求越来越高。对于医疗器械生产企业而言，选择一套符合新国标要求、高效可靠的安规综合测试方案，已成为产品能否顺利通过注册检验、快速上市的关键因素。

二、安规测试现状：低效的"三台仪器"模式

目前许多医疗器械制造企业的安规测试仍停留在传统的"三台设备"模式：

1. 耐压测试仪 —— 单独完成电介质强度测试，需手动设定电压、缓升时间
2. 绝缘电阻测试仪 —— 单独完成绝缘电阻测试，需切换测试线缆
3. 接地电阻+泄漏电流测试仪 —— 独立完成接地和泄漏测试，接线繁琐

痛点分析：

• 效率低下：三台设备独立操作，频繁切换测试线缆，单台产品完整安规测试时间长达120秒以上，成为产线瓶颈
• 标准不统一：不同设备间的测试精度、判定逻辑各有差异，测试数据分散，难以汇总分析
• MES对接困难：三台设备来自不同厂商，通讯协议不统一，数据对接MES系统需要额外开发和调试
• 占地空间大：三台独立设备占用宝贵的产线空间，影响产线布局灵活性
• 复杂设备测试繁琐：对于呼吸机、CT等具备多应用部分、多患者连接点的医疗设备，传统测试需要反复接线、切换测试模式，操作难度大且容易出错
• 新标准合规风险：GB 9706.1-2020引入了全新的泄漏电流测试逻辑（如图13~图19的S开关切换序列），传统单功能测试仪无法自动完成这些复杂的切换流程

三、GB 9706.1-2020 对安规测试的新要求

GB 9706.1-2020（等同IEC 60601-1:2012）相比旧版2007版，从结构到内容都有了重大变革。新标准引入了风险管理概念，对电气安全的测试要求更加精细化、系统化。以下重点解读与安规测试直接相关的核心变更：

3.1 泄漏电流容许值（按应用部分类型分类）

根据GB 9706.1-2020第8.7节，医用电气设备根据应用部分类型分为B型、BF型和CF型，各自的漏电流容许值如下。需要注意的是，CF型应用部分（直接用于心脏的设备）要求最为严格，其交流患者漏电流在正常状态下仅容许≤10μA，这对测试设备的精度和抗干扰能力提出了极高的要求。

注：CF型应用部分指预期直接用于心脏的设备，其患者漏电流正常状态AC仅容许≤10μA，对测试设备的精度和稳定性提出了极高要求。

3.2 泄漏电流测试的S开关序列

GB 9706.1-2020第8.7.4节详细定义了泄漏电流测试中的开关切换序列，即所谓的"S开关"测试逻辑。标准通过图13至图19分别定义了不同类型泄漏电流的测试回路，每张图中包含多个开关节点（S1、S5、S7、S9、S10、S12、S13、S15等），用于在不同测试条件下切换漏电流路径：

• 图13 — 对地漏电流切换逻辑：通过S1、S5、S7、S9、S12等开关的组合切换，实现对地漏电流在不同条件下的测量
• 图14 — 接触电流切换逻辑：通过S1、S5、S7、S9等开关切换，测量外壳接触电流
• 图15 — 患者漏电流切换逻辑：引入S13、S15等开关，控制患者漏电流的测试路径
• 图16 — 应用部分加压患者漏电流：在应用部分施加测试电压，测量患者漏电流
• 图17 — 信号加压患者漏电流：在信号输入/输出部分施加电压
• 图18 — 外壳加压患者漏电流：在外壳施加电压，模拟故障状态下的患者漏电流
• 图19 — 患者辅助电流切换逻辑：测量患者辅助电流

传统单功能测试仪不具备多开关自动切换能力，操作人员需要手动更改接线、重新配置设备，才能完成全部泄漏电流测试项目，不仅效率低下，而且极易因接线错误导致测试结果无效。

3.3 呼吸机与CT设备测试项目对比

四、HEX340M 医疗器械多通道安规测试方案

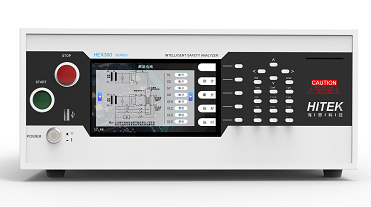

HEX340M电气安全性能综合分析仪专为医疗器械行业设计，一台设备高度集成交流耐压、直流耐压、绝缘电阻、接地电阻、泄漏电流、功率/启动六项测试功能，彻底解决传统"三台仪器"模式的低效痛点。

4.1 技术参数

4.2 核心优势

• 内置GB 9706.1标准测试逻辑，全S开关自动遍历：HEX340M完全按照GB 9706.1-2020图13至图19的要求设计，内置S1、S5、S7、S9、S10、S12、S13、S15等多路开关矩阵。仪器在泄漏电流测试过程中可自动遍历所有S开关状态组合，依次完成对地漏电流、接触电流、患者漏电流（含应用部分加压、信号加压、外壳加压）、患者辅助电流的全部标准化测试流程，无需人工手动切换接线或重新配置设备。这一特性确保了测试结果完全符合标准规定的测量条件，避免了人工操作可能引入的误差和遗漏。

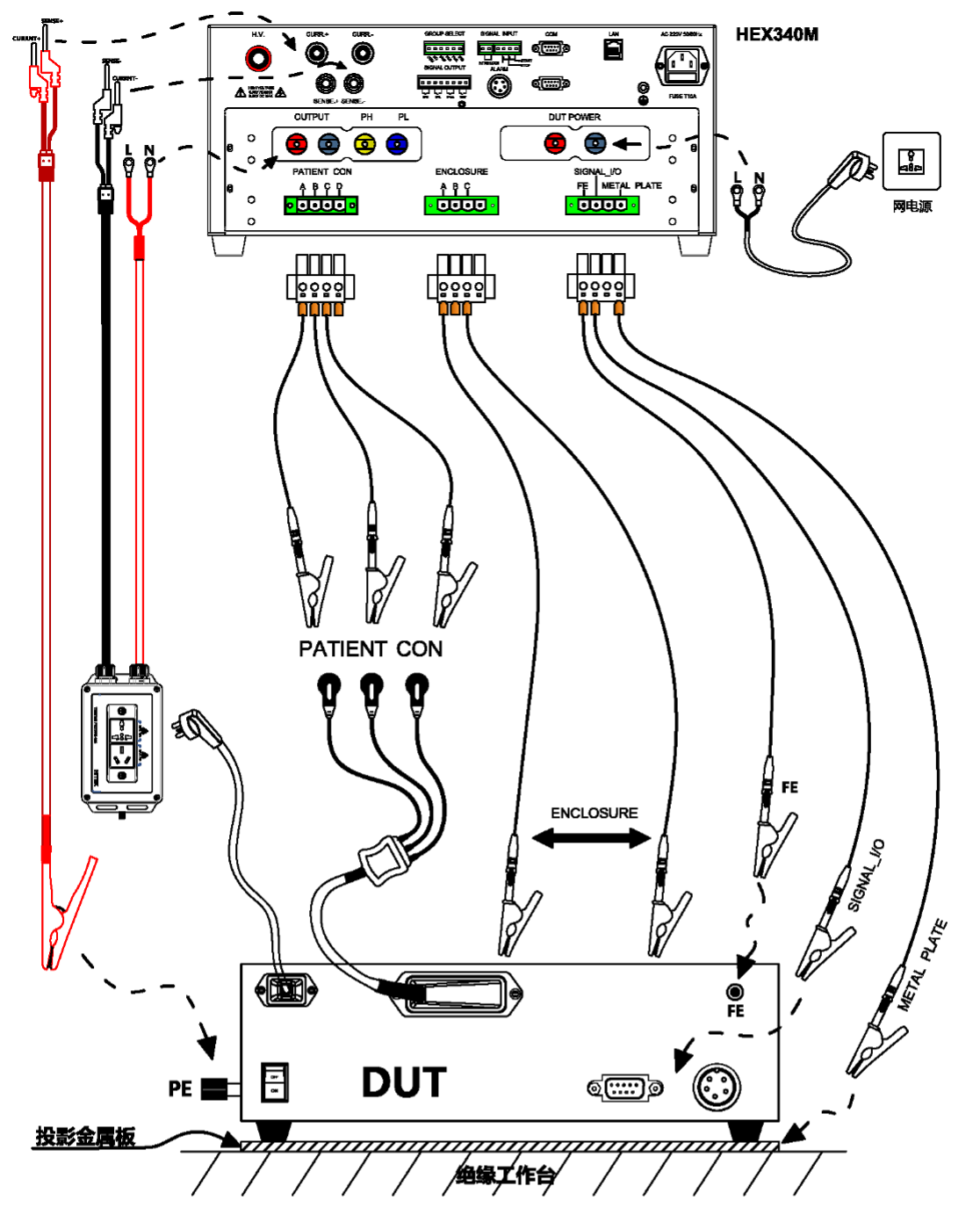

• 多路探针配置，一次接线：PE、FE、金属箔、金属板、患者连接处等多点接入，一次接线即可由仪器自动完成所有测试项目。标准配置3个独立测试点，支持最多10通道扩展，满足多应用部分医疗器械的并行测试需求。
• 双功放同步输出：内置双功放技术同步输出高压与大电流，实现接地导通电阻与交/直流耐压同步测试，有效节约测试时间，测试节拍提升40%以上。
• 漏电快速断电保护：硬件侦测漏电流，毫秒级切断高压输出，为操作人员提供可靠安全保障。选配功能点检模块，可定期校验保护功能的有效性。
• 信息化接口：支持USB条码枪扫码启动，测试数据自动与产品SN码绑定；LAN接口对接MES系统，实现测试数据毫秒级上传；U盘即插即用，数据导出方便快捷。

4.3 效率对比

五、医疗器械安规测试的人员培训困境

医疗器械安规测试的专业性远超普通电子产品测试，主要体现在以下几个方面：

法规学习门槛高：GB 9706.1-2020标准正文超过300页，配套的并列标准和专用标准多达50余项。测试人员需要理解MOPP/MOOP防护方式的概念差异、掌握泄漏电流容许值的分型判断（B型/BF型/CF型）、熟悉不同绝缘类型的试验电压取值方法，还要能够在实际测试中正确应用标准中图13至图19定义的S开关切换逻辑。一名合格的安规测试工程师通常需要3~6个月的系统培训和大量实操积累才能独立上岗。

仪器操作复杂：传统"三台仪器"模式下，每台设备有各自的操作界面、参数设置方式和数据导出方法。测试人员需要熟练掌握三套不同的操作流程，在测试不同项目时频繁切换设备、更换线缆、重新设置参数。任何一个环节的操作失误（如电压设置错误、接线不当、测试时间不足）都可能导致测试结果无效，甚至损伤被测设备或危及人身安全。

测试方法容易出错：以泄漏电流测试为例，标准定义了7种不同的测试回路（图13~图19），每种回路涉及多个开关（S1/S5/S7/S9/S10/S12/S13/S15）的不同状态组合。人工操作时，每个开关状态都需要手动确认和切换，一台多应用部分的医疗设备完整测试可能需要切换数十次开关状态，极易出现遗漏或错误。在产线批量测试的高强度节奏下，测试人员的疲劳和疏忽更是难以避免。

培训与人员流失成本：培养一名熟练的安规测试人员需要大量的时间和资源投入。而测试岗位工作强度大、重复性高，人员流动率居高不下。新员工的反复培训不仅增加了企业的用工成本，也带来了测试质量的不确定性。

HEX340M如何化解这些难题

HEX340M电气安全性能综合分析仪从根本上简化了上述复杂流程：

• 一台设备替代三台：操作人员只需掌握一套操作界面，无需在不同设备之间切换，学习成本降低60%以上
• 内置标准测试程序：仪器预置符合GB 9706.1-2020要求的测试流程，操作人员只需选择产品类型，仪器自动匹配电压、时间、S开关序列等全部测试参数
• 全自动S开关遍历：泄漏电流测试中的全部S开关切换由仪器自动完成，无需人工干预，彻底消除了开关状态遗漏或错误切换的风险
• 条码扫描一键测试：支持USB条码枪，扫描产品SN码即可自动调取对应测试程序并启动测试，操作人员只需完成接线和扫码两个步骤
• 数据自动存储，无需人工记录：测试结果自动绑定产品SN码，通过LAN上传至MES系统，消除了人工记录可能产生的抄写错误和数据丢失风险

简而言之，HEX340M将原来需要3~6个月培训才能胜任的安规测试工作，简化为"扫码→接线→启动"三个步骤，大幅降低了对操作人员的专业技能要求，减少了因人为因素导致的测试失误，同时显著提升了产线测试效率和数据可追溯性。

六、行业应用案例

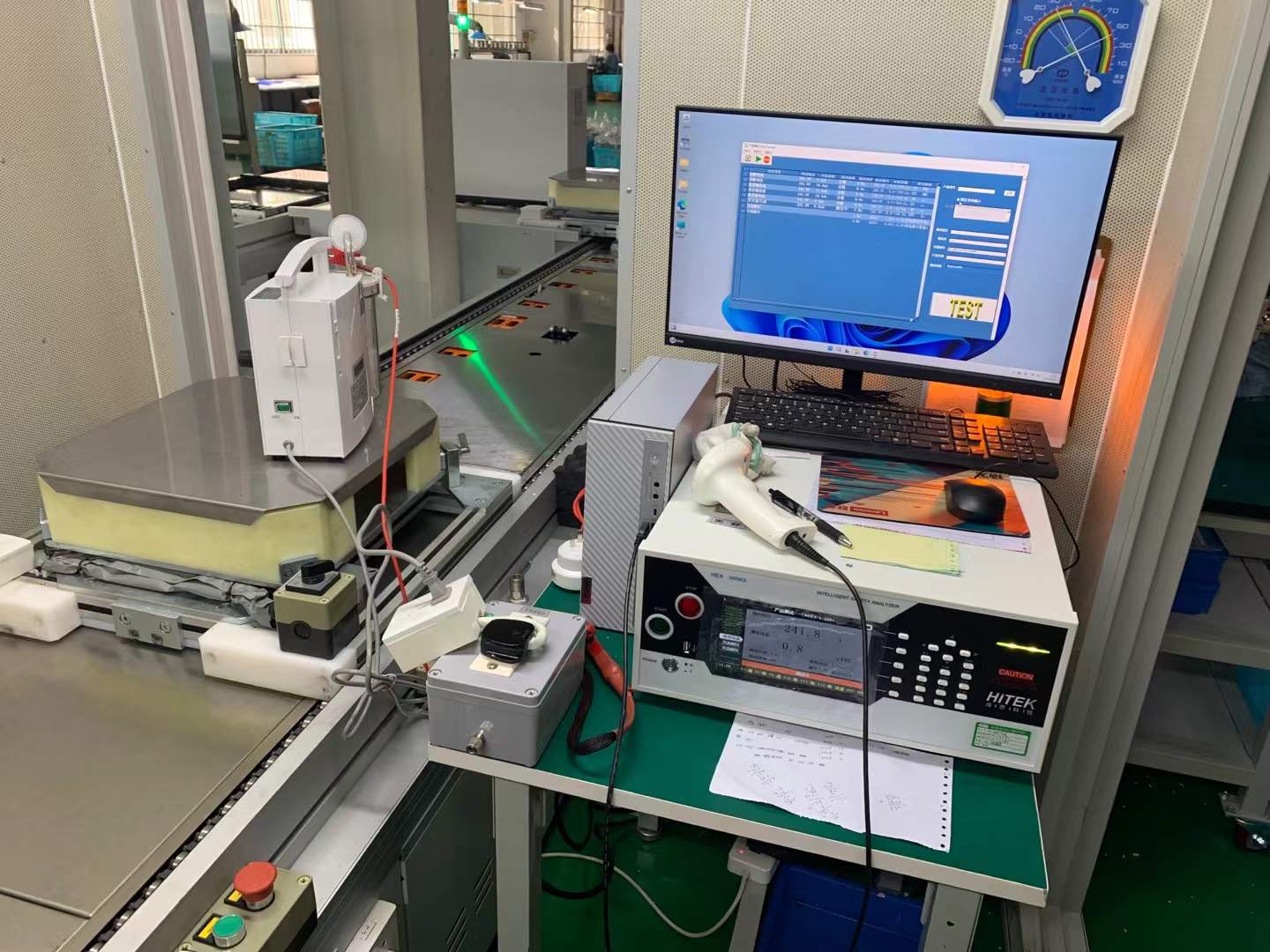

案例一：呼吸机生产企业

客户背景：某国内知名呼吸机制造商，年产量超过10万台，产品远销欧美市场，需同时满足GB 9706.1-2020（NMPA注册检验）和IEC 60601-1（CE认证）双重标准要求。

测试需求：呼吸机为BF型应用部分医疗设备，测试项目包括电介质强度（加强绝缘4000V AC）、对地漏电流、外壳接触电流、患者漏电流（含应用部分加压、信号加压两种故障态）。此外，呼吸机内置气泵电机和电源模块形成大电容负载，传统耐压测试仪因电压爬升控制不足，大量合格品因浪涌过流被误报不合格。

解决方案：采用HEX340M综合分析仪，启用内置医疗标准测试程序，设置缓升时间5秒、保持时间60秒。利用双功放同步输出实现耐压+接地并行测试。泄漏电流测试中仪器自动遍历S1/S5/S7/S9/S10/S12/S13/S15各开关状态组合，完整执行图13至图19规定的全部泄漏电流测量序列，全程无需人工干预。

实施效果：

• 单台完整安规测试时间从120秒降至45秒，产线效率提升60%
• 波形识别电弧侦测功能有效消除大电容负载浪涌误判，误判率从15%降至低于1%
• 内置S开关自动遍历确保泄漏电流测试完全符合GB 9706.1-2020标准要求
• 一次性通过NMPA注册检验和CE认证，零整改项
• 测试数据通过LAN对接MES系统，实现产品质量全程数字化追溯

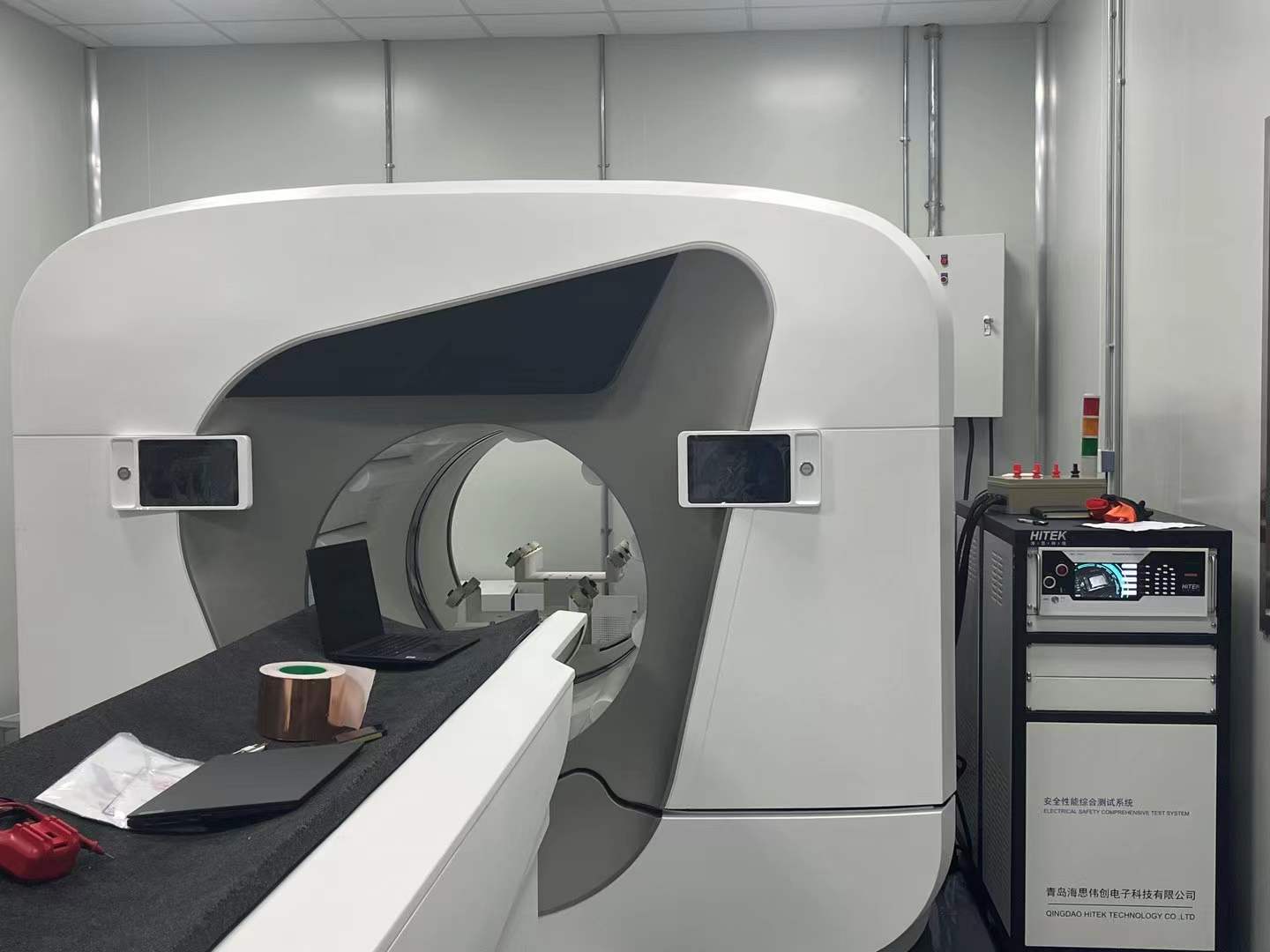

案例二：CT设备生产企业

客户背景：某大型医学影像设备制造商，CT产品系列覆盖16排到256排，年产数百台大型医疗设备，产品需通过NMPA注册检验并满足GB 9706.103-2020辐射防护要求。

测试需求：CT设备为I类+B型设备，含高压发生器、X射线管等大功率部件。测试难点包括电介质强度（网电源部分最高4000V AC）、保护接地（需40A大电流测试）、对地漏电流等。CT内部驱动电机、高压电缆等容性负载导致传统测试方式下大量合格品被误判为不合格品。

解决方案：采用HEX340M+外接大电流模块，启用直流充电下限OSC模式适配高容性负载，利用内置GB 9706.1测试逻辑自动完成包含S开关序列的全部泄漏电流测试。

实施效果：

• 40A大电流接地测试满足CT设备保护接地要求，四线制Kelvin测量精度达1mΩ
• 直流充电下限OSC模式有效解决大电容容性负载的误判问题
• 一台HEX340M完成原需三台设备完成的全部安规测试项目
• 测试数据自动记录存储，可直接导出用于技术文档和NMPA注册申报材料

七、常见问题（FAQ）

八、获取方案资料
