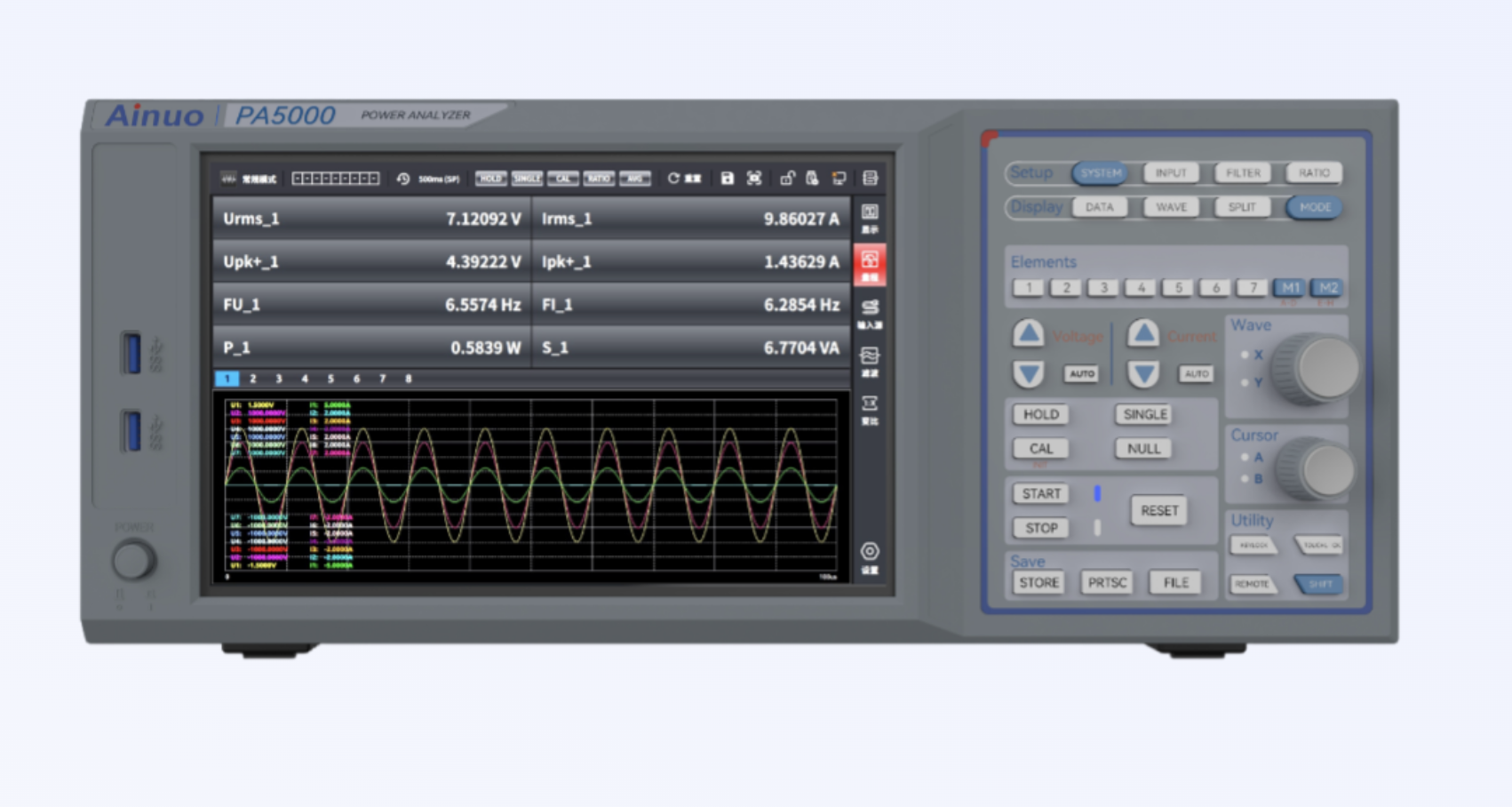

ANPA5000是高精度多通道功率分析仪旗舰机型，支持7通道同步功率分析，采用高速FPGA+ARM处理器双核处理，18位高速高精度AD转换器。基本精度0.01%×示值+0.02%×量程，带宽DC~10MHz，采样率10MS/s，最快10ms数据刷新率。最大电压1000V（DC1500V），电流30A（标配）/5A可选。标配BNC接口，可选配电机测量通道，最大支持4电机同步测试。整机采用全触屏设计，显示界面条目可自定义，支持多种波形显示；数据存储支持存储项目自定义、CSV格式导出以及本地存储与截图保存。

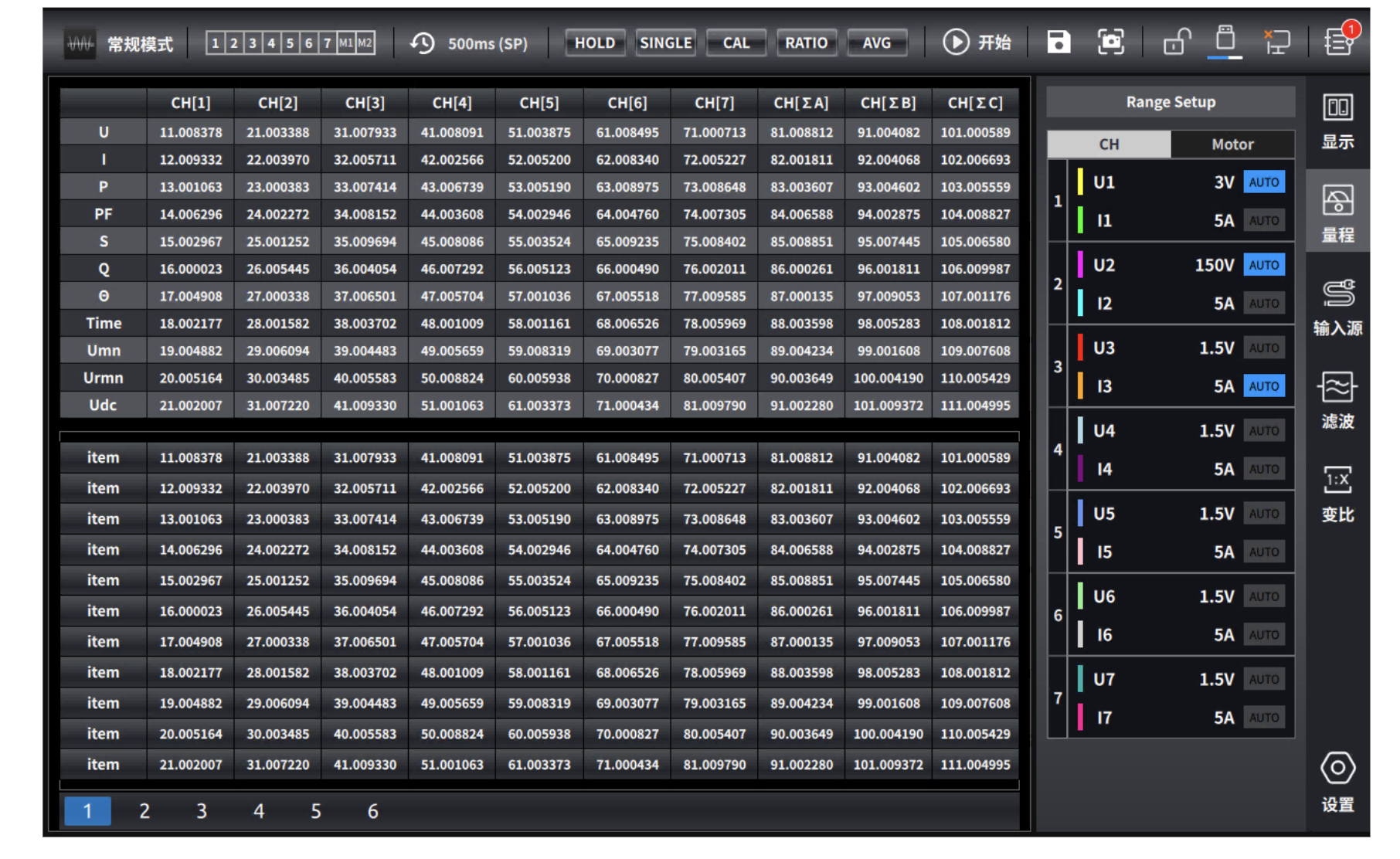

▼ 7通道常规测量模式界面

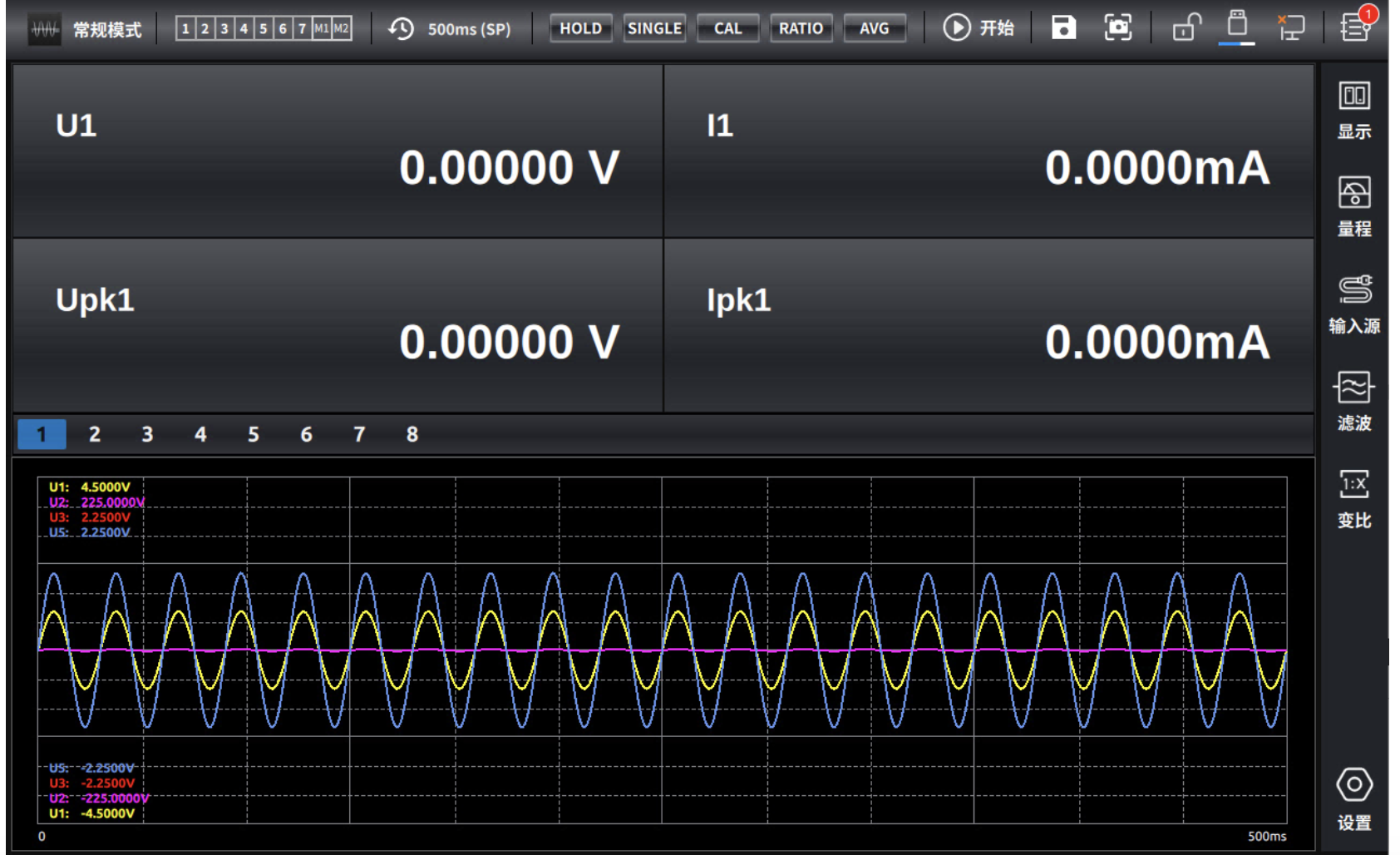

▼ 分屏显示模式（波形+数据）
| 项目 | 规格 |
|---|---|
| 型号 | ANPA5000 |
| 电流规格 | 30A（5A选配） |
| 接线方式 | 1P3W（单相3线）、3P3W（三相3线，2电压2电流）、3V3A（三相3线，3电压3电流）、3P4W（三相4线） |
| 各相输入阻抗 | 电压：约10MΩ；电流直接输入：30A:约5mΩ、5A:约100mΩ；电流传感器输入：约1MΩ |
| 采样率 | 10MS/s |
| 满量程峰值因数 | 3或6 |
| 电压额定量程（直接输入） | 1.5/3/6/10/15/30/60/100/150/300/600/1000V(1500VDC)（峰值因数3） 0.75/1.5/3/5/7.5/15/30/50/75/150/300/500V（峰值因数6） *1000V满量程峰值因数为1.5 |
| 电流额定量程（直接输入） | 30A:500m/1/2/5/10/20/30A（峰值因数3） 5A:20m/50m/100m/200m/500m/1/2/5A（峰值因数3） |
| 电流额定量程（传感器输入） | 30A:250m/500m/1/2.5/5/10/15A（峰值因数6） 5A:10m/25m/50m/100m/250m/500m/1/2.5A（峰值因数6） |
| 电压/电流精度范围 | （1%~110%）×量程 |
| 功率因数范围 | ±(0.0001~1.0000) |
| 频率范围 | 电压精度 | 电流精度 | 有功功率精度 |
|---|---|---|---|
| DC | ±(0.02%+0.05%) | ±(0.02%+0.05%) | ±(0.02%+0.05%) |
| 0.1Hz~10Hz | ±(0.03%+0.05%) | ±(0.03%+0.05%) | ±(0.08%+0.1%) |
| 10Hz~45Hz | ±(0.03%+0.05%) | ±(0.03%+0.05%) | ±(0.08%+0.1%) |
| 45Hz~66Hz | ±(0.01%+0.02%) | ±(0.01%+0.02%) | ±(0.01%+0.02%) |
| 66Hz~1kHz | ±(0.03%+0.04%) | ±(0.03%+0.04%) | ±(0.05%+0.05%) |
| 1kHz~10kHz | ±(0.1%+0.05%) | ±(0.1%+0.05%) | ±(0.15%+0.1%) |
| 10kHz~50kHz | ±(0.3%+0.1%) | ±(0.3%+0.1%) | ±(0.3%+0.2%) |
| 50kHz~100kHz | ±(0.6%+0.2%) | ±(0.6%+0.2%) | ±(0.7%+0.3%) |
| 100kHz~500kHz | ±[(0.006f)%+0.5%] | ±[(0.00725f-0.125)%+0.5%] | ±[(0.008f)%+1%] |
| 500kHz~1MHz | ±[(0.022f-8)%+1%] | ±[(0.022f-8)%+1%] | ±[(0.048f-20)%+1%] |
| 项目 | 规格 |
|---|---|
| 有功功率测量范围 | 0.02W~6.6kW/相 @220V, PF=0.01~1（30A板卡） |
| 有功功率最高分辨力 | 30A: 1mW；5A: 0.1mW |
| 频率测量带宽 | DC, 0.5Hz~10MHz |
| 频率测量精度 | ±0.06%×示值 |
| 谐波测量 | 10Hz~300kHz，1~500次谐波含量，总失真度 |
| 电能测量范围 | 0~99999MWh（分辨率：1mWh/0.01mAh） |
| 电能测量精度 | ±0.05%×示值 |
| 电能计时 | 9999时59分59秒 |
| 滤波器功能 | 数字滤波；频率滤波 |
| 电压、电流变比范围 | 1.00~50000.00 |
| 外部输入变比 | 0.10~100.00 |
| 数据更新周期 | 10m/20m/50m/100m/200m/500m/1/2/5/10s |
| 控制接口 | 标配：LAN, CAN；选配：RS-232 |
| 多机同步 | 测试周期同步接口（兼容触发锁定功能），最大支持4台主机同步 |
| 通讯协议 | MODBUS TCP, MODBUS SPI |
ANPA5000覆盖电动汽车（OBC/充电桩/台架）、光伏逆变器、变频电机、开关电源四大核心场景。标配30A电流板卡可直接测量AC/DC 0~30A，5A板卡（选配）适用于小电流高精度场景（如待机功耗，最小分辨力0.1mW），两种板卡可混合搭配7个通道。如需更大电流，可通过BNC接口外接电流传感器扩展。
单台ANPA5000支持1~7通道。通过测试周期同步接口（兼容触发锁定功能），最大支持4台主机同步，可实现28通道同步功率分析，满足大型台架和多路并联测试需求。
ANPA5000是旗舰机型：带宽10MHz、采样率10MS/s、18位AD、精度0.01%读数+0.02%量程、45~66Hz工频段精度行业领先。ANPA4000带宽1MHz、采样率2MS/s、16位AD、精度0.03%读数+0.05%量程。简单说：做高频变频器/GaN-SiC宽禁带器件测试选ANPA5000；常规光伏逆变器/家电能效测试选ANPA4000。两款均支持4电机同步测试。详细参数对比见功率分析仪全系列选型。
标配LAN和CAN通讯接口，选配RS-232。通讯协议支持MODBUS TCP和MODBUS SPI，可以对接产线MES系统和自动化测试平台。数据支持CSV格式导出、本地存储和截图保存，方便数据追溯。数据刷新最快10ms，满足高速产线节拍要求。
最多选配2个电机测量通道，最大支持4电机同步测试。支持脉冲型和模拟型扭矩/转速传感器输入，可计算转速、扭矩、同步速度、滑差、机械功率（Pm）、电机效率（EaMU/EaMI）等参数。适合新能源汽车电驱台架的双电机/四电机系统效率测试。
选功率分析仪看五个核心参数：①基本精度（0.01%~0.1%不等，工频段精度最关键）；②带宽（DC~10MHz覆盖GaN/SiC高频器件，1MHz够常规变频器）；③采样率（10MS/s保证高频信号不丢细节）；④通道数（单相3通道起步，三相+DC输入建议6通道以上）；⑤是否带电机测试通道。另外接线方式（1P3W/3P3W/3P4W/3V3A）、滤波器和数据更新率也要确认。更多选型细节见功率分析仪选型对比。
进口一线：横河WT5000（精度±0.03%，10MS/s）和日置PW8001（精度±0.03%，50kHz精度0.2%），性能顶级但价格高，同配置贵2-3倍。国产一线：艾诺ANPA5000精度工频段±0.01%，带宽10MHz，核心指标已对标进口旗舰，价格优势明显。对常规研发和产线测试，艾诺ANPA系列完全够；计量校准或要求可溯源至国家标准的场景，考虑进口品牌。查看艾诺全系列功率分析仪。
功率计只能测电压、电流、有功功率等基本参数，采样率低（通常每秒几次），无法分析谐波和波形。功率分析仪具备高采样率（MS/s级）、多通道同步、谐波分析（最高500次）、波形显示、电机效率计算、电能累积等功能。一句话：功率计告诉你"用了多少电"，功率分析仪告诉你"电用到了哪里、效率多高、谐波多少"。
非常重要。变频器、开关电源、光伏逆变器等设备输出波形含有大量谐波——谐波不仅影响功率因数，还会导致变压器发热、电容器损坏。ANPA5000支持7通道同时谐波分析，最高500次谐波测量，谐波带宽10Hz~300kHz，可直观显示各次谐波含量和总失真度（THD）。做电能质量评估和EMC整改时必须要有这个功能。谐波测试要求参考IEC 61000-3-2和GB/T 14549。
三条建议：①先确定工频段精度需求——大多数测试45~66Hz精度最重要，ANPA系列工频精度0.01%~0.03%够用；②通道数别省——测逆变器/变频器效率至少要同时测输入+输出（6通道起），后期加通道比一步到位贵；③国产一线（艾诺）同参数价格只有进口的1/3~1/2，常规场景完全够。入门可选ANPM600（6通道、0.1%精度），进阶选ANPA4000（8通道、0.03%），高端选ANPA5000（10MHz带宽）。功率分析仪全系列型号对比。
